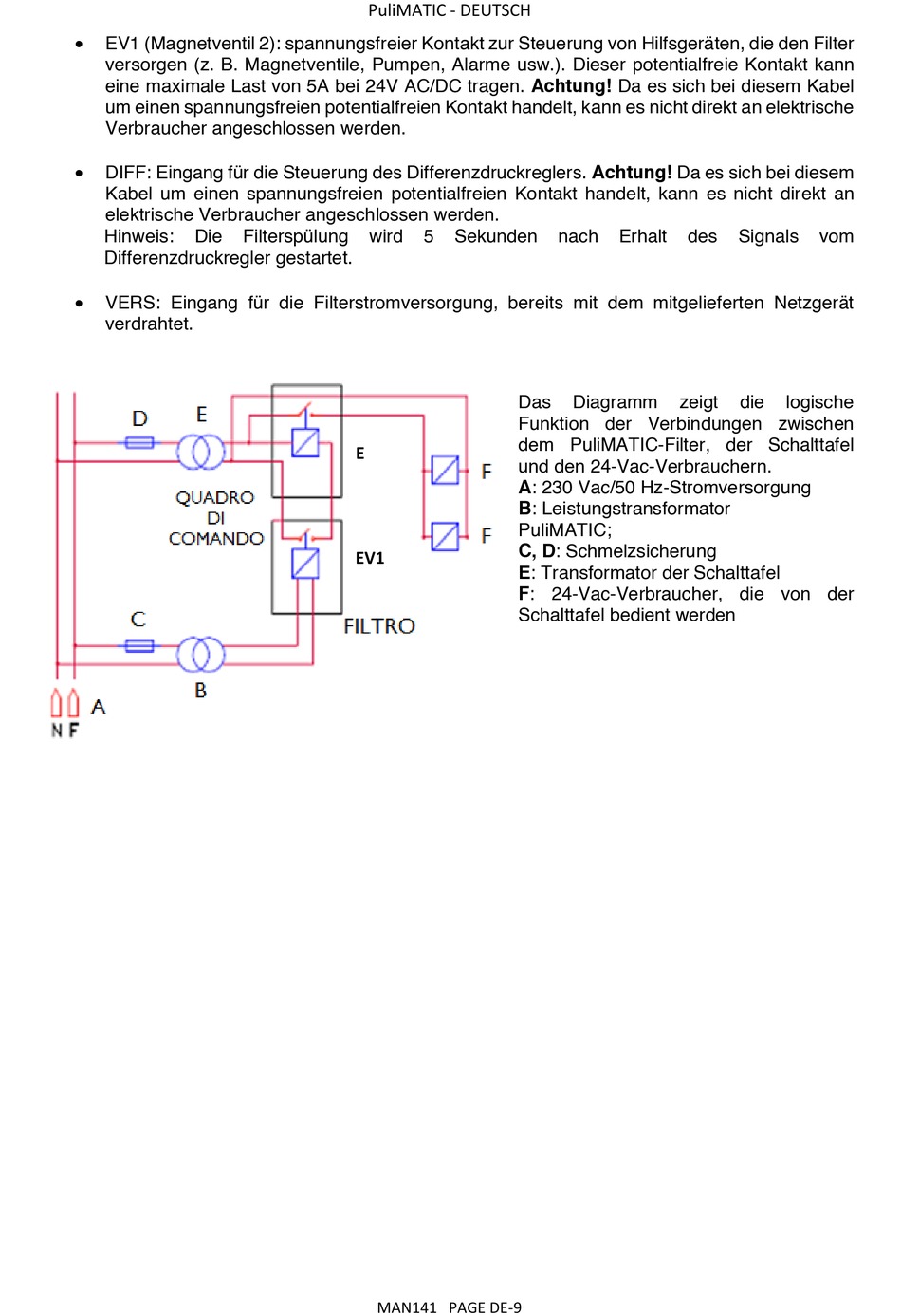

EV1 (Magnetventil 2): spannungsfreier Kontakt zur Steuerung von Hilfsgeräten, die den Filter
versorgen (z. B. Magnetventile, Pumpen, Alarme usw.). Dieser potentialfreie Kontakt kann
eine maximale Last von 5A bei 24V AC/DC tragen. Achtung! Da es sich bei diesem Kabel
um einen spannungsfreien potentialfreien Kontakt handelt, kann es nicht direkt an elektrische
Verbraucher angeschlossen werden.
DIFF: Eingang für die Steuerung des Differenzdruckreglers. Achtung! Da es sich bei diesem
Kabel um einen spannungsfreien potentialfreien Kontakt handelt, kann es nicht direkt an
elektrische Verbraucher angeschlossen werden.
Hinweis:
Die
Filterspülung
Differenzdruckregler gestartet.
VERS: Eingang für die Filterstromversorgung, bereits mit dem mitgelieferten Netzgerät
verdrahtet.
PuliMATIC - DEUTSCH
wird
5
Sekunden
Das
Funktion der Verbindungen zwischen
dem PuliMATIC-Filter, der Schalttafel
E
und den 24-Vac-Verbrauchern.
V
A: 230 Vac/50 Hz-Stromversorgung
B: Leistungstransformator
PuliMATIC;
C, D: Schmelzsicherung
EV1
E: Transformator der Schalttafel
F: 24-Vac-Verbraucher, die von der
Schalttafel bedient werden
MAN141 PAGE DE-9
nach
Erhalt
des
Diagramm
zeigt
Signals
vom
die
logische
