PuliMATIC
Esempio B - Example B - Exemple B - Ejemplo B – Beispiel B

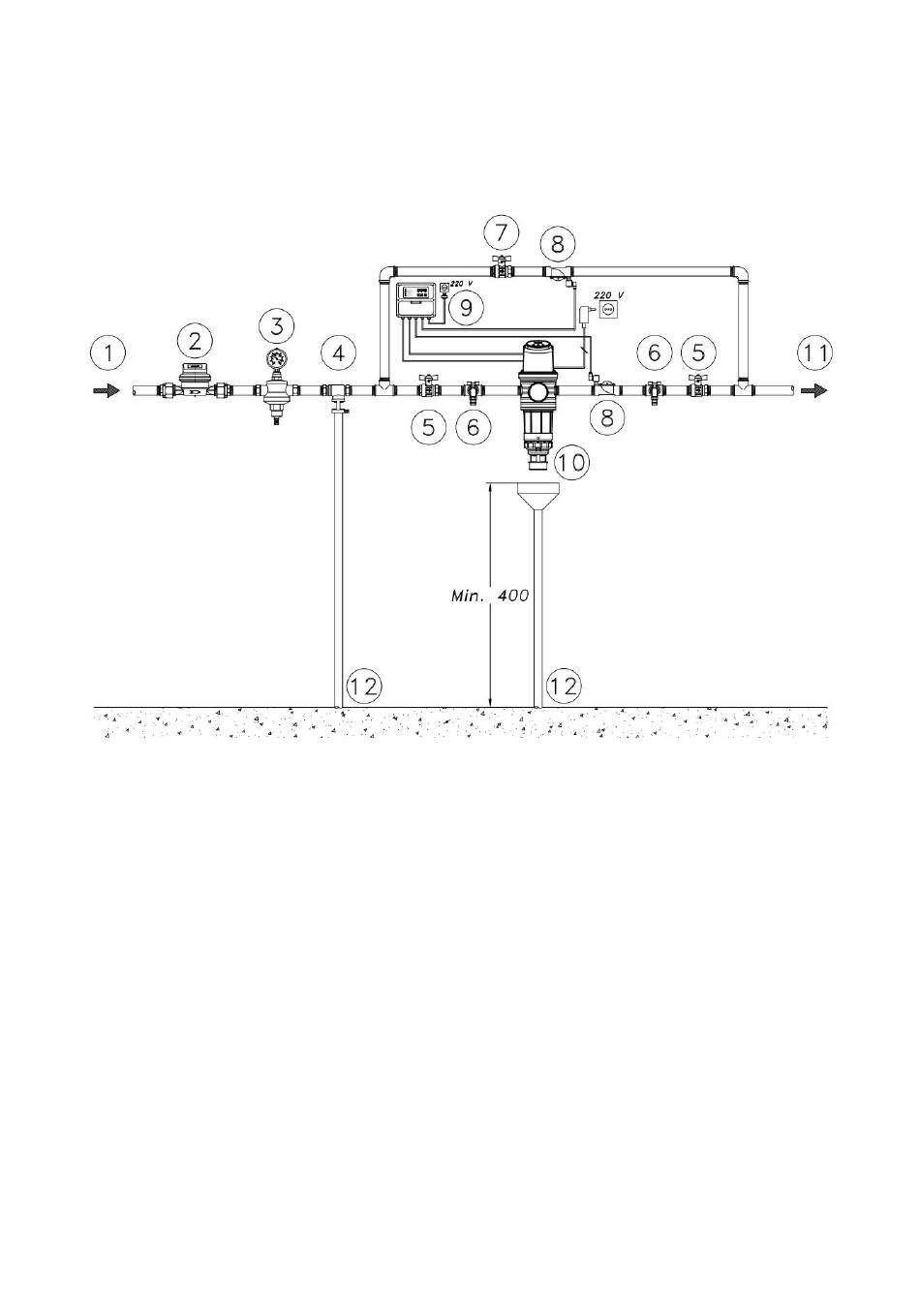

Installazione di PuliMATIC completa di quadro di comando e valvola di scarico
PuliMATIC installation complete with control panel and drain valve
Installation de PuliMATIC complète avec panneau de commande et vanne de vidange
Instalación PuliMATIC completa con panel de control y válvula de descarga
Installation von PuliMATIC komplett mit Schalttafel und Ablassventil
Legenda – Legend – Légende – Leyenda - Legende
1. Entrata acqua - Water inlet - Entrée d'eau - Entrada de agua - Wasserzulauf
2. Contatore – Contactor – Compteur – Contador - Zähler
3. Riduttore di pressione - Pressure reducer - Réducteur de pression - Reductor de presión -
Druckminderer
4. Disconnettore – Disconnector – Déconnecteur – Desconector - Trennschalter
5. Valvola di intercettazione - Shut-off valve - Vanne d'arrêt - Válvula de cierre - Absperrventil
6. Rubinetto preleva-campione - Sampling tap - Robinet d'échantillonnage - Grifo de muestreo -
Probeentnahmeventil
7. Valvola di by-pass - By-pass valve - Vanne de by-pass - Válvula de by-pass - Bypass-Ventil
8. Elettrovalvola (opzionale) - Solenoid valve (optional) - Électrovanne (en option) - Válvula solenoide
(opcional) - Magnetventil (optional)
9. Quadro di comando (opzionale) - Control panel (optional) - Panneau de commande (option) -
Panel de control (opcional) - Schalttafel (optional)
10. PuliMATIC
11. Uscita acqua trattata - Treated water outlet - Sortie d'eau traitée - Salida del agua tratada -
Ausgang für behandeltes Wasser
12. Scarico – Drain – Décharge – Descarga - Ablass
