PuliMATIC
SCHEMI D ' INSTALLAZIONE - INSTALLATION DIAGRAMS - SCHÉMAS
D'INSTALLATION DIAGRAMAS DE INSTALACIÓN -
INSTALLATIONSDIAGRAMME

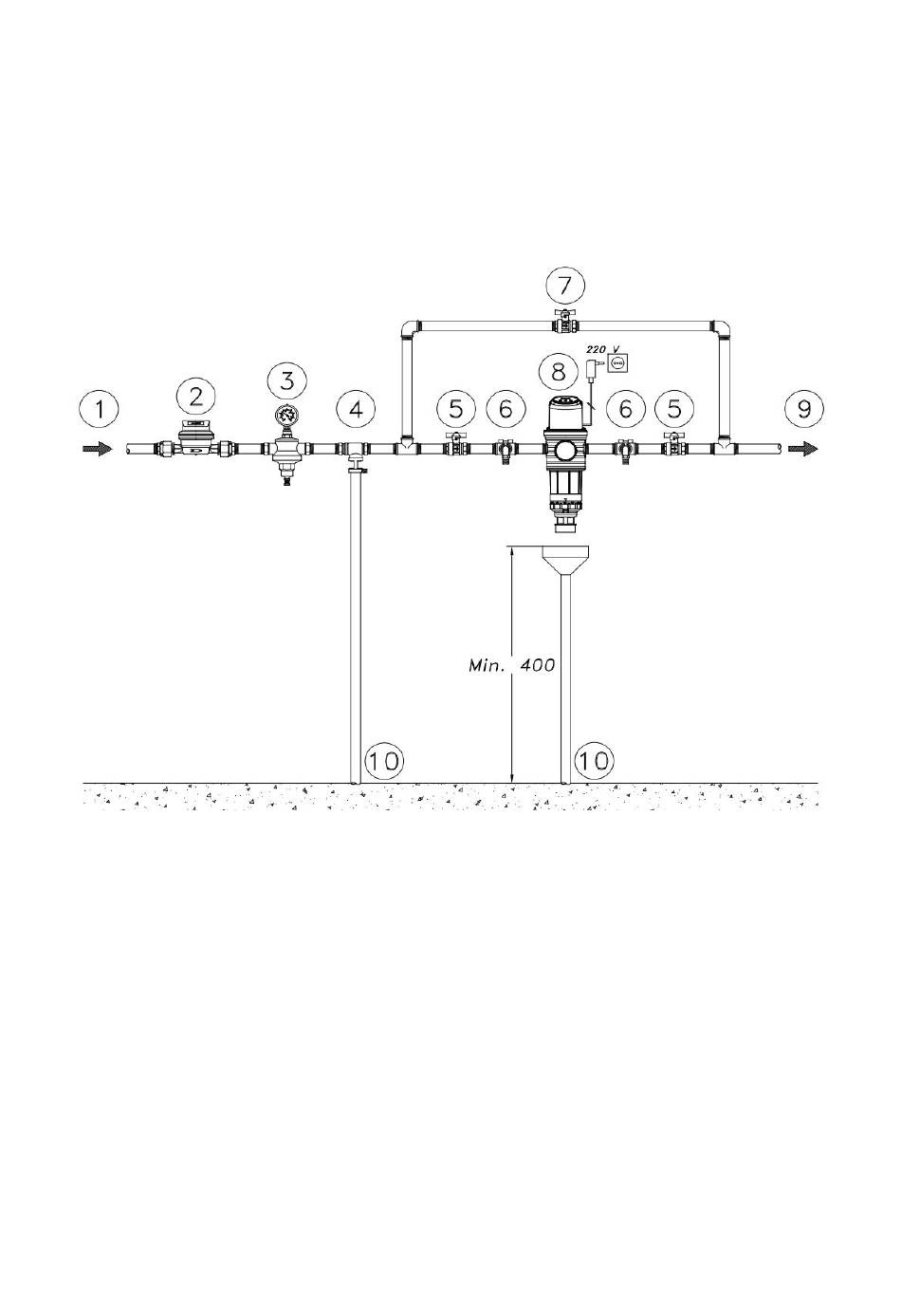

Esempio A - Example A - Exemple A - Ejemplo A - Beispiel A
Installazione di PuliMATIC - Installation of PuliMATIC - Installation de PuliMATIC - Instalación de
PuliMATIC - PuliMATIC-Installation
Legenda – Legend – Légende – Leyenda - Legende
1. Entrata acqua - Water inlet - Entrée d'eau - Entrada de agua - Wasserzulauf
2. Contatore – Contactor – Compteur – Contador - Zähler
3. Riduttore di pressione - Pressure reducer - Réducteur de pression - Reductor de presión -
Druckminderer
4. Disconnettore – Disconnector – Déconnecteur – Desconector - Trennschalter
5. Valvola di intercettazione - Shut-off valve - Vanne d'arrêt - Válvula de cierre - Absperrventil
6. Rubinetto preleva-campione - Sampling tap - Robinet d'échantillonnage - Grifo de muestreo -
Probeentnahmeventil
7. Valvola di by-pass - Vanne de by-pass - Válvula de by-pass - Bypass-Ventil
8. PuliMATIC
9. Uscita acqua trattata - Treated water outlet - Sortie d'eau traitée - Salida del agua tratada -
Ausgang für behandeltes Wasser
10. Scarico – Drain – Décharge – Descarga - Ablass
MAN141
