PuliMATIC - ITALIANO

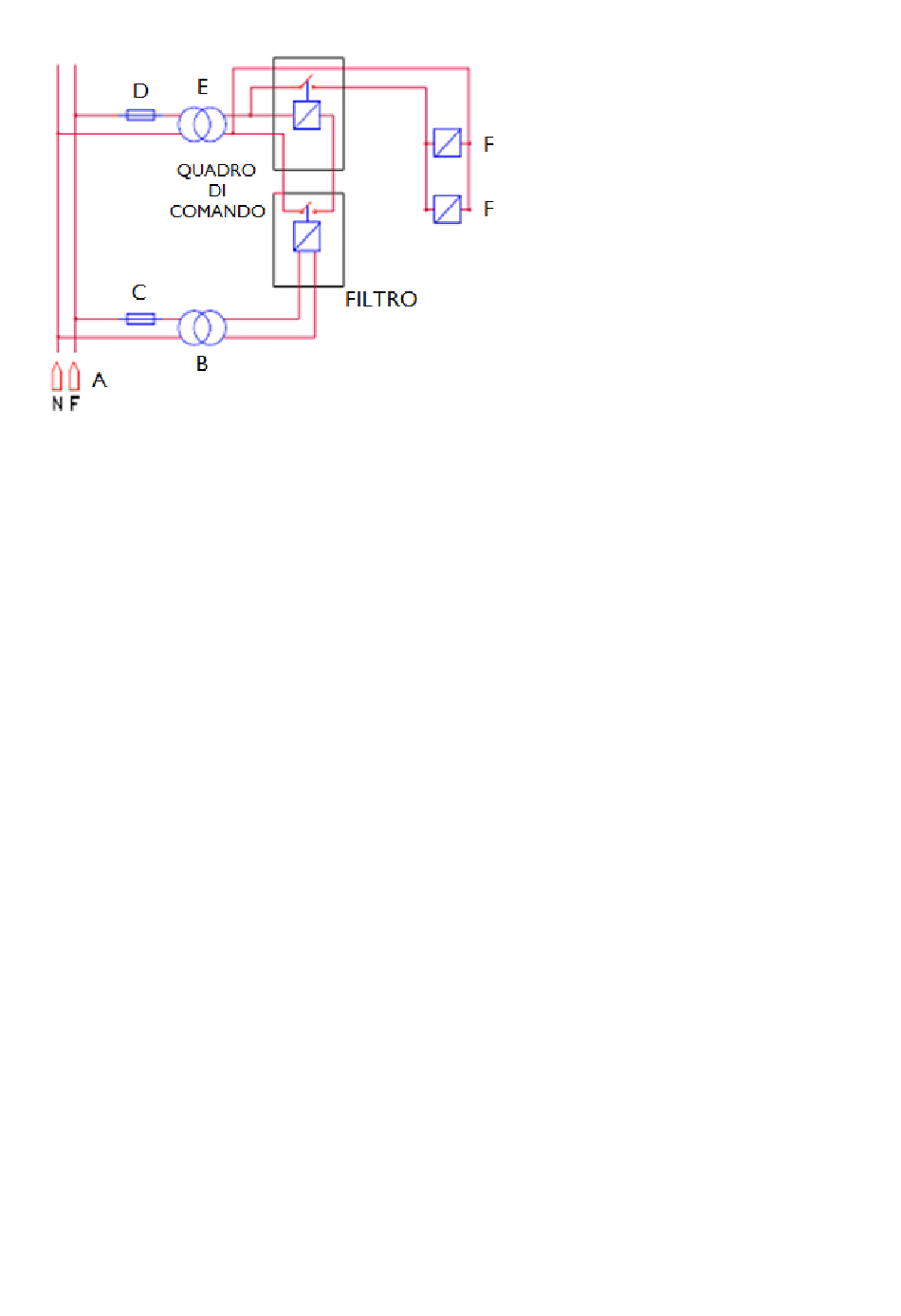

Lo schema rappresenta il funzionamento
logico
PuliMATIC, quadro di comando ed
E
utenze 24 Vac.
V
A: Alimentazione elettrica 230 Vac / 50
Hz;
B: Trasformatore di alimentazione
PuliMATIC;
C, D: Fusibile;
EV1
E: trasformatore quadro di comando;
F: utenze in 24 Vac asservite al quadro di
comando.
PAG. I-9
delle connessioni tra filtro
