Froling S4 Turbo Montageanleitung Seite 5

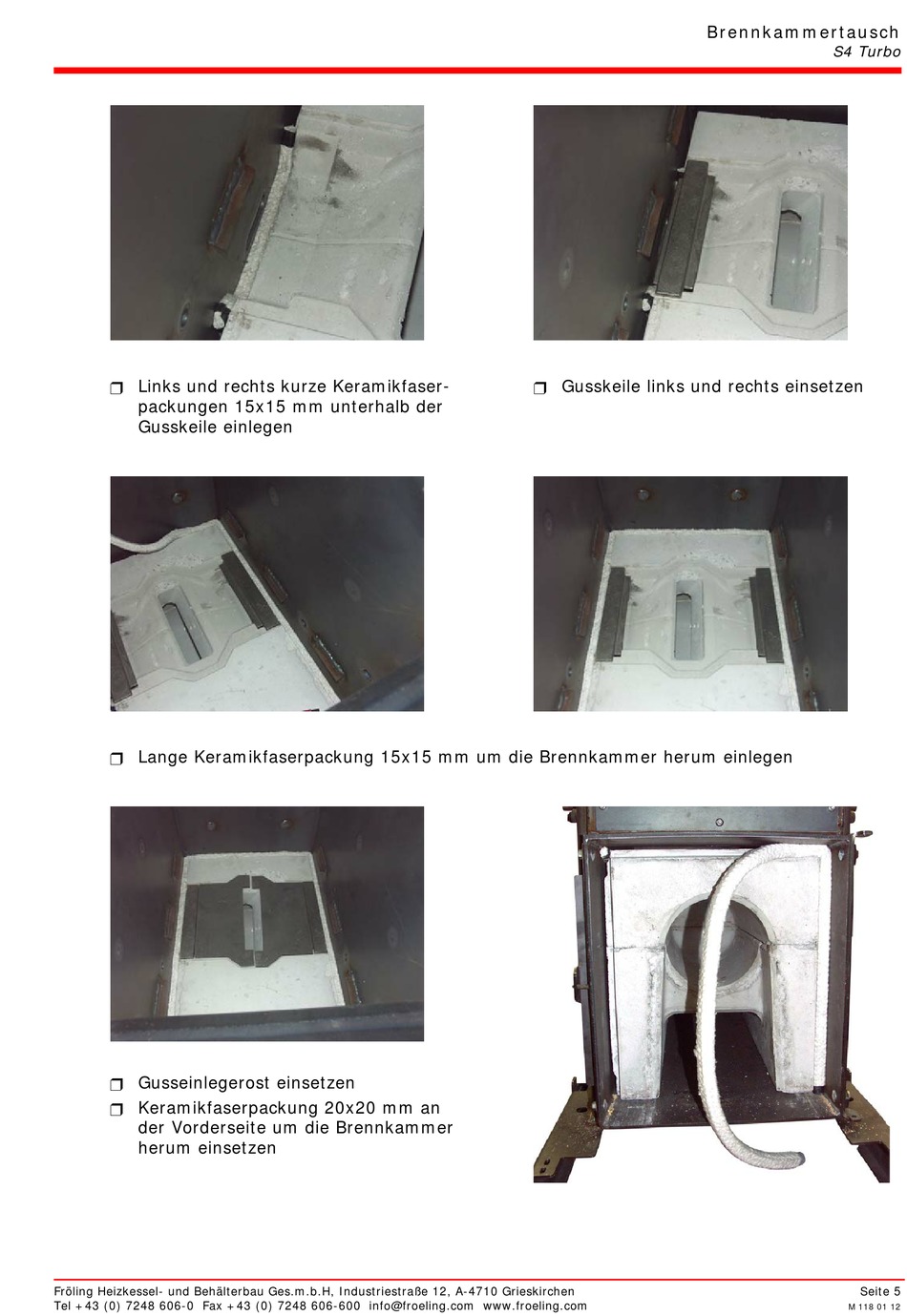

Links und rechts kurze Keramikfaser-

packungen 15x15 mm unterhalb der
Gusskeile einlegen
Lange Keramikfaserpackung 15x15 mm um die Brennkammer herum einlegen

Gusseinlegerost einsetzen

Keramikfaserpackung 20x20 mm an

der Vorderseite um die Brennkammer
herum einsetzen
Fröling Heizkessel- und Behälterbau Ges.m.b.H, Industriestraße 12, A-4710 Grieskirchen
Tel +43 (0) 7248 606-0 Fax +43 (0) 7248 606-600 info@froeling.com www.froeling.com
Gusskeile links und rechts einsetzen

Brennkammertausch
S4 Turbo
Seite 5
M 118 01 12
