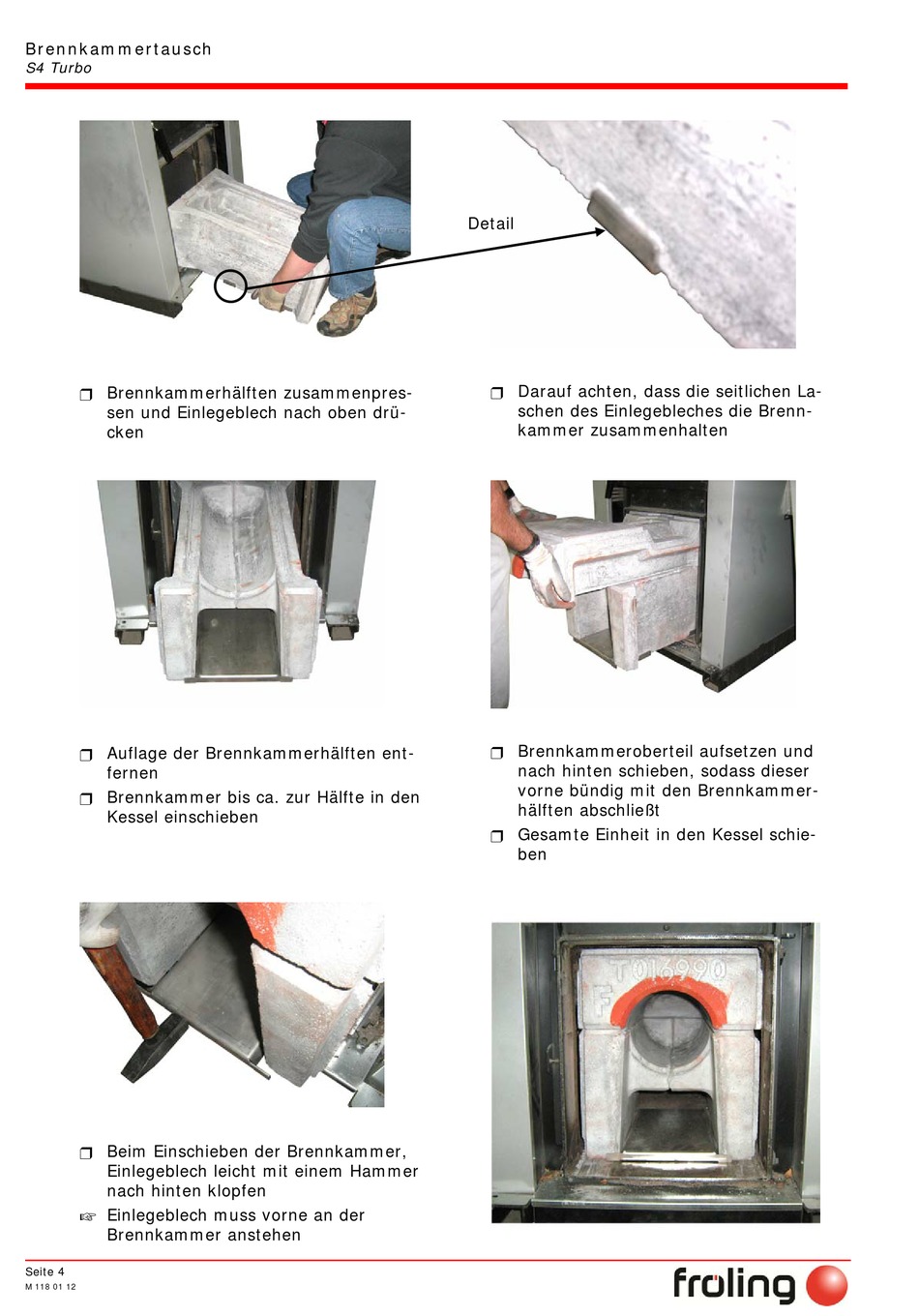

Froling S4 Turbo Montageanleitung Seite 4

Brennkammertausch
S4 Turbo
Brennkammerhälften zusammenpres-

sen und Einlegeblech nach oben drü-
cken
Auflage der Brennkammerhälften ent-

fernen
Brennkammer bis ca. zur Hälfte in den

Kessel einschieben
Beim Einschieben der Brennkammer,

Einlegeblech leicht mit einem Hammer
nach hinten klopfen
 Einlegeblech muss vorne an der
Brennkammer anstehen
Seite 4
M 118 01 12
Detail
Darauf achten, dass die seitlichen La-

schen des Einlegebleches die Brenn-
kammer zusammenhalten
Brennkammeroberteil aufsetzen und

nach hinten schieben, sodass dieser
vorne bündig mit den Brennkammer-
hälften abschließt
Gesamte Einheit in den Kessel schie-

ben
