9.2

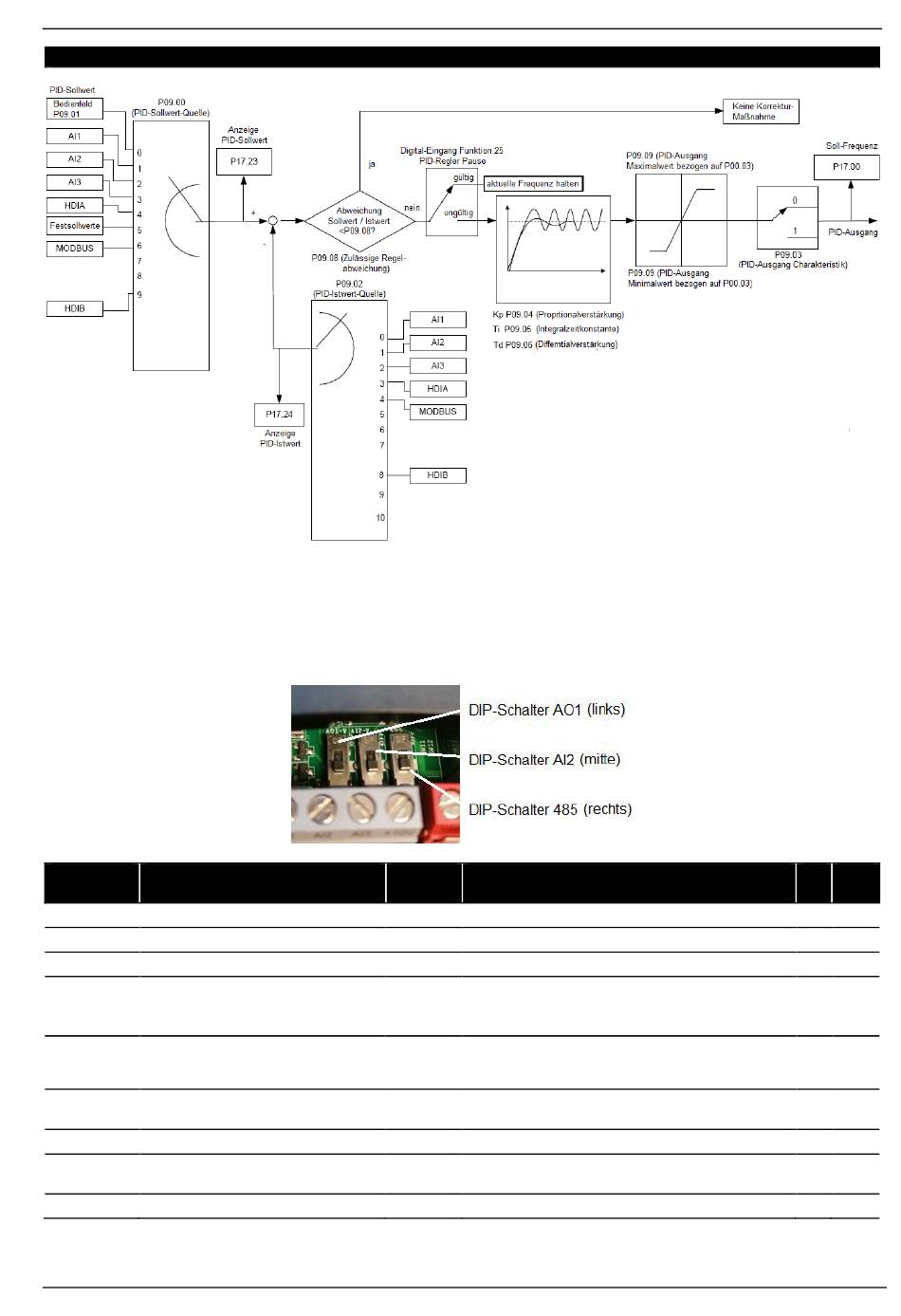

PID-Regler Sleep-Modus
Aktivierung des PID-Reglers erfolgt mit P00.06 bzw. P00.07=7, Zuweisung der Soll- und Istwertquelle erfolgt unter P09.00
und P09.02.
Beispiel: PID-Regler, Sollwert fest eingestellt, Istwert 0...20mA, Frequenzbereich 25...50Hz, Sleep-Modus.
Istwertsignal anschließen an AI2-COM; mit DIP-Schalter AI2 umstellen auf 0...20mA (DIP-Schalter AI2 nach oben
schieben)
Funktions-
Funktion
nummer
Maximale Betriebsfrequenz
P00.04
Minimale Betriebsfrequenz
P00.05
P00.06
Frequenzsollwertquelle A
Verhalten bei Frequenzen <
P01.19
Minimale Betriebsfrequenz
P00.05
Aufwachverzögerung nach
P01.20
Sleep
Sleep-Modus, Verzögerung
P08.21
PID-Regler, Sollwertquelle
P09.00
PID-Regler, Sollwert
P09.01
(P09.00=0)
PID-Regler, Istwertquelle
P09.02
Grund-
Einstellbereich / Bemerkung
wert
P00.05...P00.03
50,00Hz
0,00...P00.04
25,00Hz
7: Aktivierung PID-Regler
7
2
2: Sleep; Motor läuft frei aus; Neustart bei
Sollwert >P00.05, wenn Startbefehl anliegt
nach Ablauf von P01.20 (siehe P08.21).
0,0...3600,0s
2,0s
Aufwachzögerung
wenn der Frequenz-Sollwert > P00.05.
2,0s
0,0...600,0s
Verzögerung vor Sleep (P01.19=2)
0
0: Bedienfeld (P09.01)
50,0%
-100,0...100,0%
PID-Sollwert bei P09.00=0
0
0: Analog-Eingang AI1
HITACHI S 1 - L
nach
Sleep
(P01.19=2),
Seite
*
n
n
j
n
j
j
j
j
j
63
