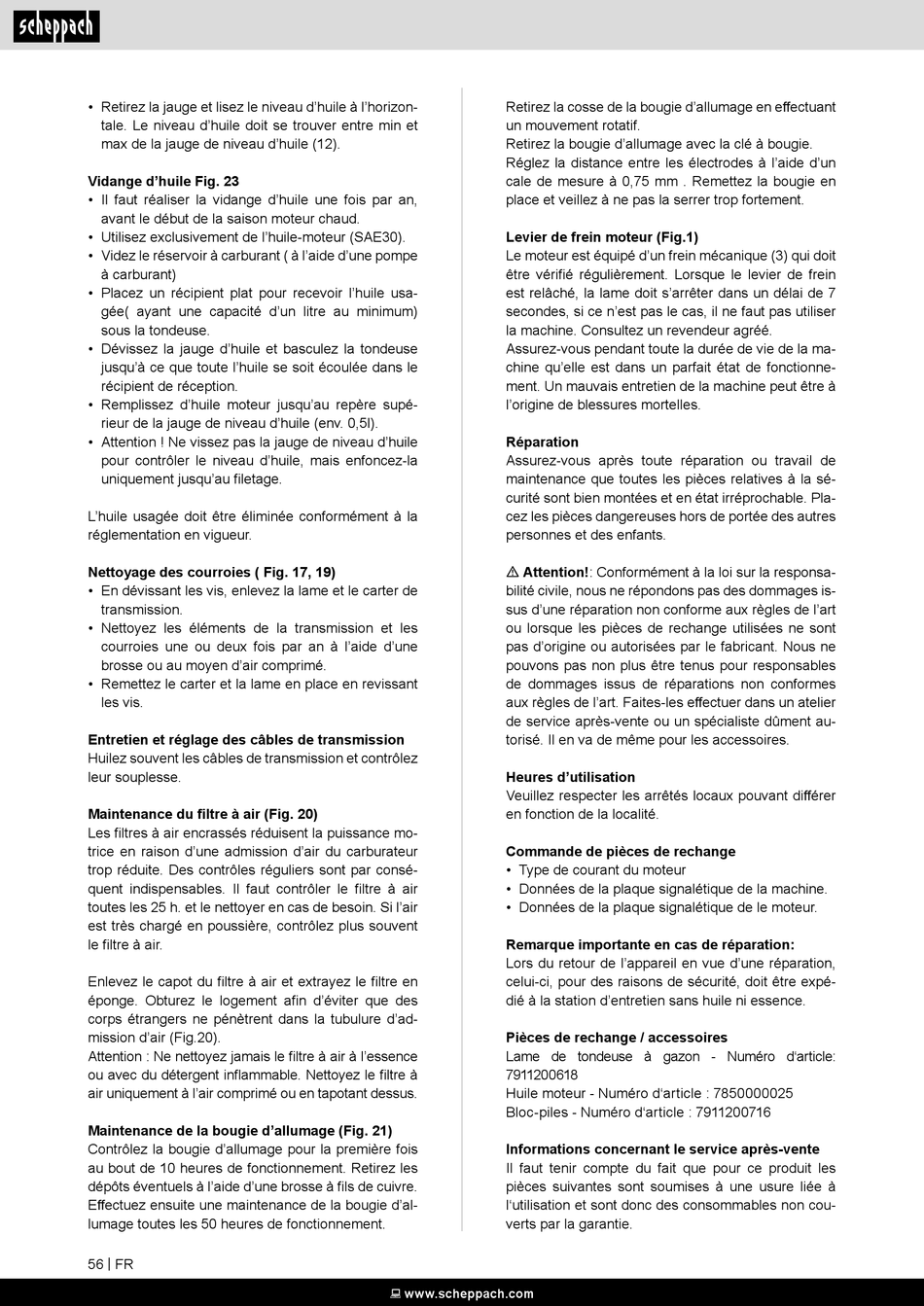

Scheppach MS226-53E SE Original Bedienungsanleitung Seite 56

• Retirez la jauge et lisez le niveau d'huile à l'horizon-
tale. Le niveau d'huile doit se trouver entre min et
max de la jauge de niveau d'huile (12).
Vidange d'huile Fig. 23
• Il faut réaliser la vidange d'huile une fois par an,
avant le début de la saison moteur chaud.
• Utilisez exclusivement de l'huile-moteur (SAE30).
• Videz le réservoir à carburant ( à l'aide d'une pompe
à carburant)
• Placez un récipient plat pour recevoir l'huile usa-
gée( ayant une capacité d'un litre au minimum)
sous la tondeuse.
• Dévissez la jauge d'huile et basculez la tondeuse
jusqu'à ce que toute l'huile se soit écoulée dans le
récipient de réception.
• Remplissez d'huile moteur jusqu'au repère supé-
rieur de la jauge de niveau d'huile (env. 0,5l).
• Attention ! Ne vissez pas la jauge de niveau d'huile
pour contrôler le niveau d'huile, mais enfoncez-la
uniquement jusqu'au filetage.
L'huile usagée doit être éliminée conformément à la
réglementation en vigueur.
Nettoyage des courroies ( Fig. 17, 19)
• En dévissant les vis, enlevez la lame et le carter de
transmission.
• Nettoyez les éléments de la transmission et les
courroies une ou deux fois par an à l'aide d'une
brosse ou au moyen d'air comprimé.
• Remettez le carter et la lame en place en revissant
les vis.
Entretien et réglage des câbles de transmission
Huilez souvent les câbles de transmission et contrôlez
leur souplesse.
Maintenance du filtre à air (Fig. 20)
Les filtres à air encrassés réduisent la puissance mo-
trice en raison d'une admission d'air du carburateur
trop réduite. Des contrôles réguliers sont par consé-
quent indispensables. Il faut contrôler le filtre à air
toutes les 25 h. et le nettoyer en cas de besoin. Si l'air
est très chargé en poussière, contrôlez plus souvent
le filtre à air.
Enlevez le capot du filtre à air et extrayez le filtre en
éponge. Obturez le logement afin d'éviter que des
corps étrangers ne pénètrent dans la tubulure d'ad-
mission d'air (Fig.20).
Attention : Ne nettoyez jamais le filtre à air à l'essence
ou avec du détergent inflammable. Nettoyez le filtre à
air uniquement à l'air comprimé ou en tapotant dessus.
Maintenance de la bougie d'allumage (Fig. 21)
Contrôlez la bougie d'allumage pour la première fois
au bout de 10 heures de fonctionnement. Retirez les
dépôts éventuels à l'aide d'une brosse à fils de cuivre.
Effectuez ensuite une maintenance de la bougie d'al-
lumage toutes les 50 heures de fonctionnement.
56 | FR
Retirez la cosse de la bougie d'allumage en effectuant
un mouvement rotatif.
Retirez la bougie d'allumage avec la clé à bougie.
Réglez la distance entre les électrodes à l'aide d'un
cale de mesure à 0,75 mm . Remettez la bougie en
place et veillez à ne pas la serrer trop fortement.
Levier de frein moteur (Fig.1)
Le moteur est équipé d'un frein mécanique (3) qui doit
être vérifié régulièrement. Lorsque le levier de frein
est relâché, la lame doit s'arrêter dans un délai de 7
secondes, si ce n'est pas le cas, il ne faut pas utiliser
la machine. Consultez un revendeur agréé.
Assurez-vous pendant toute la durée de vie de la ma-
chine qu'elle est dans un parfait état de fonctionne-
ment. Un mauvais entretien de la machine peut être à
l'origine de blessures mortelles.
Réparation
Assurez-vous après toute réparation ou travail de
maintenance que toutes les pièces relatives à la sé-
curité sont bien montées et en état irréprochable. Pla-
cez les pièces dangereuses hors de portée des autres
personnes et des enfants.
m Attention!: Conformément à la loi sur la responsa-
bilité civile, nous ne répondons pas des dommages is-
sus d'une réparation non conforme aux règles de l'art
ou lorsque les pièces de rechange utilisées ne sont
pas d'origine ou autorisées par le fabricant. Nous ne
pouvons pas non plus être tenus pour responsables
de dommages issus de réparations non conformes
aux règles de l'art. Faites-les effectuer dans un atelier
de service après-vente ou un spécialiste dûment au-
torisé. Il en va de même pour les accessoires.
Heures d'utilisation
Veuillez respecter les arrêtés locaux pouvant différer
en fonction de la localité.
Commande de pièces de rechange
• Type de courant du moteur
• Données de la plaque signalétique de la machine.
• Données de la plaque signalétique de le moteur.
Remarque importante en cas de réparation:
Lors du retour de l'appareil en vue d'une réparation,
celui-ci, pour des raisons de sécurité, doit être expé-
dié à la station d'entretien sans huile ni essence.
Pièces de rechange / accessoires
Lame de tondeuse à gazon - Numéro d'article:
7911200618
Huile moteur - Numéro d'article : 7850000025
Bloc-piles - Numéro d'article : 7911200716
Informations concernant le service après-vente
Il faut tenir compte du fait que pour ce produit les
pièces suivantes sont soumises à une usure liée à
l'utilisation et sont donc des consommables non cou-
verts par la garantie.
