Auspacken; Aufbau / Vor Inbetriebnahme - Scheppach MS226-53E SE Original Bedienungsanleitung

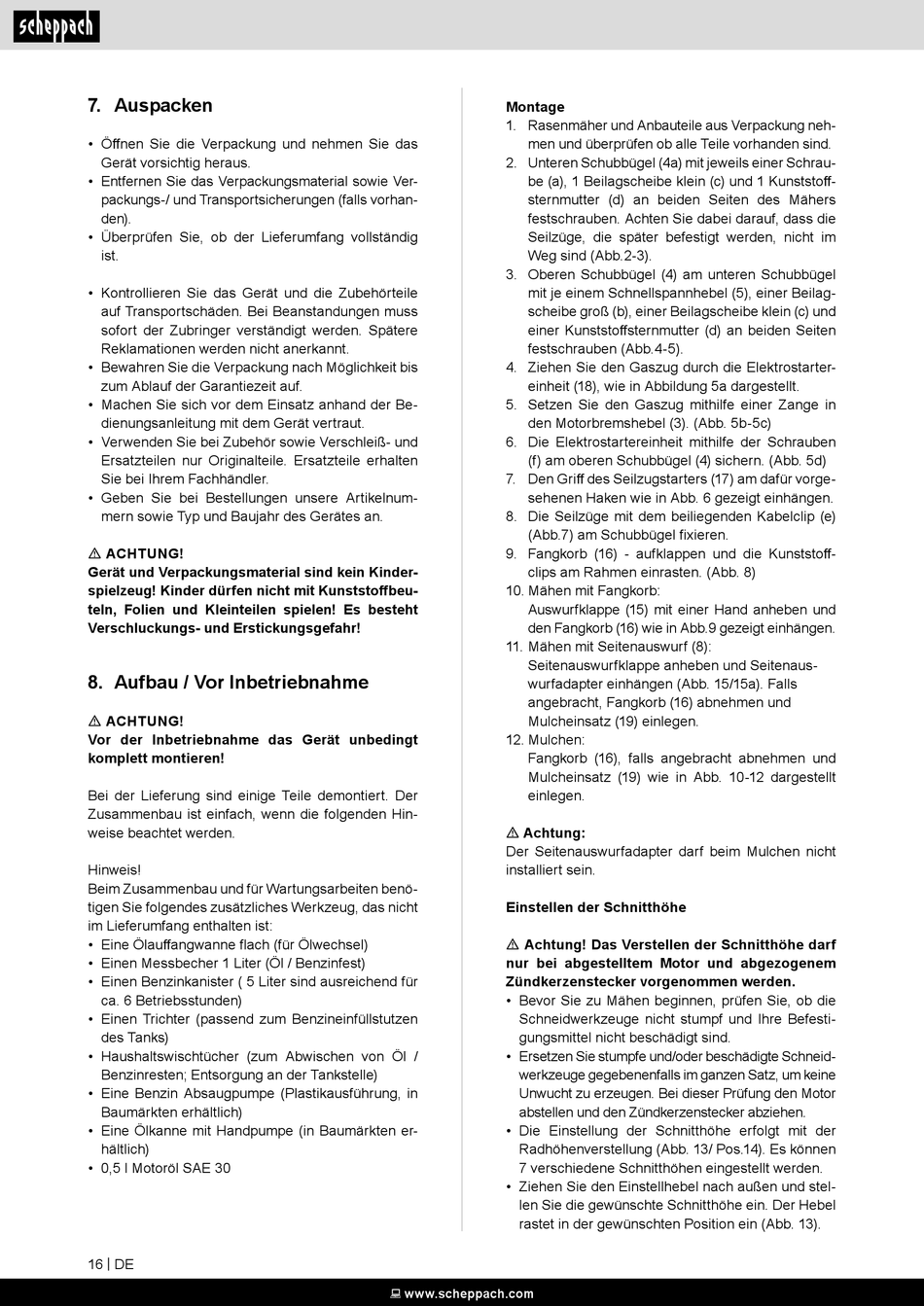

7. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnum-
mern sowie Typ und Baujahr des Gerätes an.
m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!

8. Aufbau / Vor Inbetriebnahme

m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Bei der Lieferung sind einige Teile demontiert. Der
Zusammenbau ist einfach, wenn die folgenden Hin-
weise beachtet werden.
Hinweis!
Beim Zusammenbau und für Wartungsarbeiten benö-
tigen Sie folgendes zusätzliches Werkzeug, das nicht
im Lieferumfang enthalten ist:
• Eine Ölauffangwanne flach (für Ölwechsel)
• Einen Messbecher 1 Liter (Öl / Benzinfest)
• Einen Benzinkanister ( 5 Liter sind ausreichend für
ca. 6 Betriebsstunden)
• Einen Trichter (passend zum Benzineinfüllstutzen
des Tanks)
• Haushaltswischtücher (zum Abwischen von Öl /
Benzinresten; Entsorgung an der Tankstelle)
• Eine Benzin Absaugpumpe (Plastikausführung, in
Baumärkten erhältlich)
• Eine Ölkanne mit Handpumpe (in Baumärkten er-
hältlich)
• 0,5 l Motoröl SAE 30
16 | DE
Montage
1. Rasenmäher und Anbauteile aus Verpackung neh-
men und überprüfen ob alle Teile vorhanden sind.
2. Unteren Schubbügel (4a) mit jeweils einer Schrau-
be (a), 1 Beilagscheibe klein (c) und 1 Kunststoff-
sternmutter (d) an beiden Seiten des Mähers
festschrauben. Achten Sie dabei darauf, dass die
Seilzüge, die später befestigt werden, nicht im
Weg sind (Abb.2-3).
3. Oberen Schubbügel (4) am unteren Schubbügel
mit je einem Schnellspannhebel (5), einer Beilag-
scheibe groß (b), einer Beilagscheibe klein (c) und
einer Kunststoffsternmutter (d) an beiden Seiten
festschrauben (Abb.4-5).
4. Ziehen Sie den Gaszug durch die Elektrostarter-
einheit (18), wie in Abbildung 5a dargestellt.
5. Setzen Sie den Gaszug mithilfe einer Zange in
den Motorbremshebel (3). (Abb. 5b-5c)
6. Die Elektrostartereinheit mithilfe der Schrauben
(f) am oberen Schubbügel (4) sichern. (Abb. 5d)
7. Den Griff des Seilzugstarters (17) am dafür vorge-
sehenen Haken wie in Abb. 6 gezeigt einhängen.
8. Die Seilzüge mit dem beiliegenden Kabelclip (e)
(Abb.7) am Schubbügel fixieren.
9. Fangkorb (16) - aufklappen und die Kunststoff-
clips am Rahmen einrasten. (Abb. 8)
10. Mähen mit Fangkorb:
Auswurfklappe (15) mit einer Hand anheben und
den Fangkorb (16) wie in Abb.9 gezeigt einhängen.
11. Mähen mit Seitenauswurf (8):
Seitenauswurfklappe anheben und Seitenaus-
wurfadapter einhängen (Abb. 15/15a). Falls
angebracht, Fangkorb (16) abnehmen und
Mulcheinsatz (19) einlegen.
12. Mulchen:
Fangkorb (16), falls angebracht abnehmen und
Mulcheinsatz (19) wie in Abb. 10-12 dargestellt
einlegen.
m Achtung:
Der Seitenauswurfadapter darf beim Mulchen nicht
installiert sein.
Einstellen der Schnitthöhe
m Achtung! Das Verstellen der Schnitthöhe darf
nur bei abgestelltem Motor und abgezogenem
Zündkerzenstecker vorgenommen werden.
• Bevor Sie zu Mähen beginnen, prüfen Sie, ob die
Schneidwerkzeuge nicht stumpf und Ihre Befesti-
gungsmittel nicht beschädigt sind.
• Ersetzen Sie stumpfe und/oder beschädigte Schneid-
werkzeuge gegebenenfalls im ganzen Satz, um keine
Unwucht zu erzeugen. Bei dieser Prüfung den Motor
abstellen und den Zündkerzenstecker abziehen.
• Die Einstellung der Schnitthöhe erfolgt mit der
Radhöhenverstellung (Abb. 13/ Pos.14). Es können
7 verschiedene Schnitthöhen eingestellt werden.
• Ziehen Sie den Einstellhebel nach außen und stel-
len Sie die gewünschte Schnitthöhe ein. Der Hebel
rastet in der gewünschten Position ein (Abb. 13).
