Rack-Einbau des 16- und 48-Port-SCS
Der HP SCS wird mit Halterungen für den Rack-Einbau geliefert, die die problemlose Installation in einem Rack
ermöglichen. Bevor der HP SCS und andere Komponenten im Rack installiert werden (sofern noch nicht geschehen),
muss das Rack fest an seiner endgültigen Position stehen. Bauen Sie das erste Gerät an unterster Stelle im Rack ein,
und gehen Sie dann nacheinander von unten nach oben vor. Vermeiden Sie eine unausgeglichene Belastung oder
Überlastung des Racks.
Installieren Sie den SCS so, dass Sie Kabel zwischen den seriellen Geräten und den seriellen Ports des SCS sowie ein
LAN-Schnittstellenkabel zwischen dem Ethernet-Hub oder -Switch und dem SCS-LAN-Anschluss anbringen können.
Rack-Einbau eines 16-Port-SCS
Der 16-Port-SCS kann je nach der Rack-Konfiguration vorne oder hinten im Rack eingebaut und in den folgenden
Positionen im Fach befestigt werden.
Der SCS wird in der Standard-Montageposition in der Mitte des Komponentenfachs geliefert.

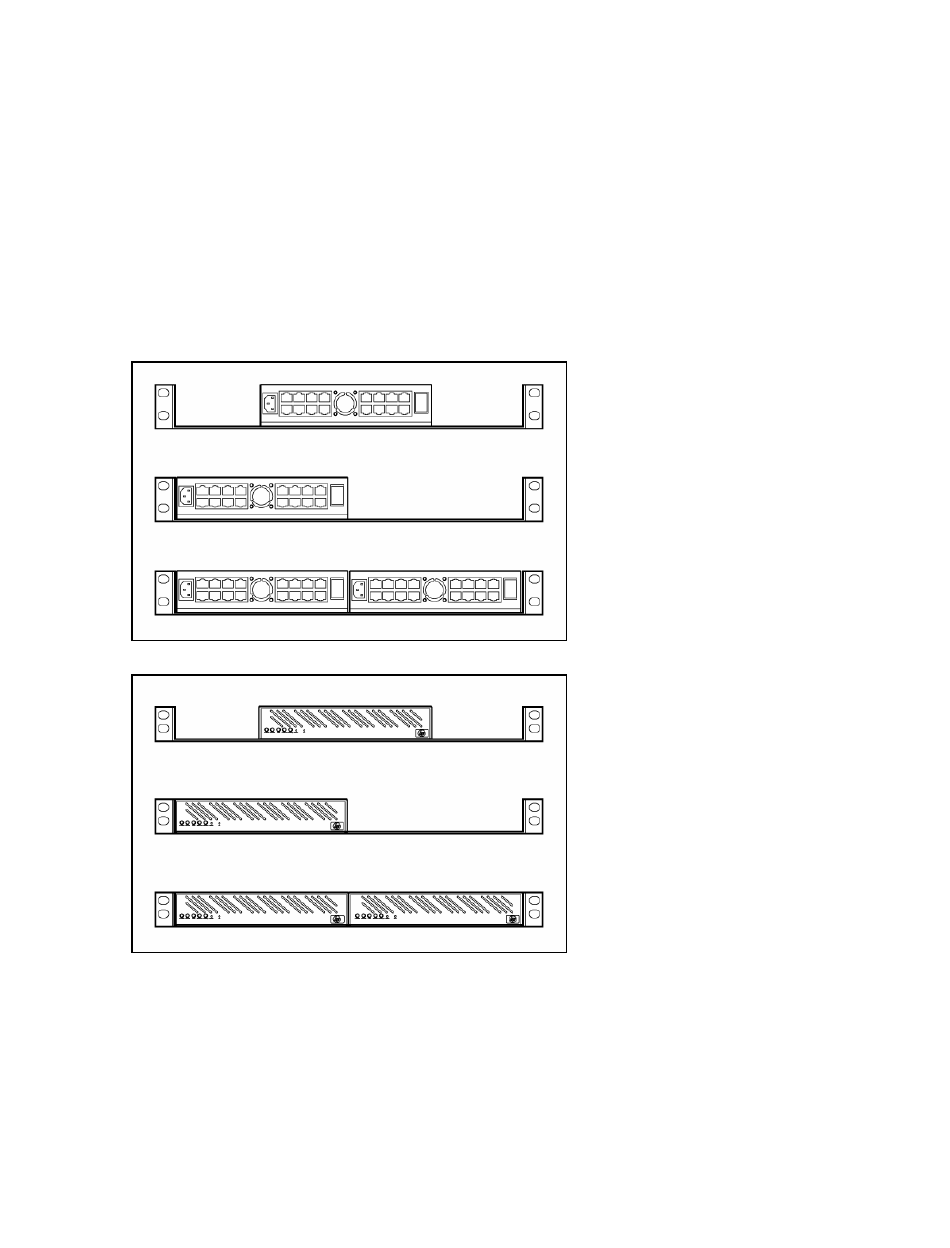

Abbildung 2-5
Drei mögliche rückseitige Montagepositionen (Standard-Montageposition)
Abbildung 2-6
Drei mögliche vorderseitige Montagepositionen (alternative Montageposition)
