HP 48-Port Serial Console Server – Komponenten
Der 48-Port-SCS besitzt die folgenden Komponenten auf Vorder- und Rückseite.
Komponenten auf der Vorderseite
Abbildung 2-3

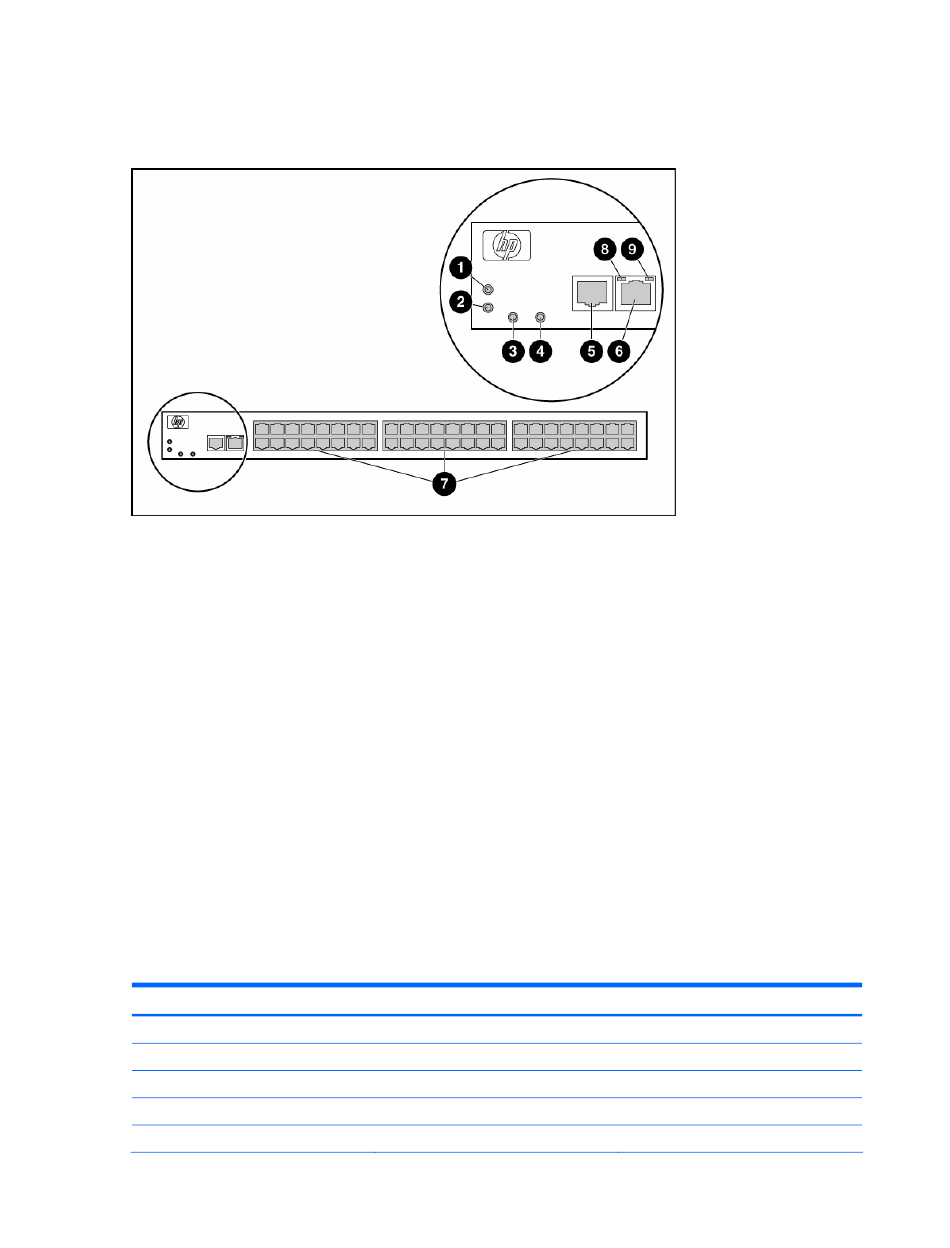

HP 48-Port Serial Console Server – Vorderseite
1
Online-LED – Leuchtet ständig
(nicht blinkend), wenn
Selbsttest und Initialisierung
des SCS erfolgreich
abgeschlossen wurden.
2
Power LED – Leuchtet,
wenn der SCS an
eine Stromquelle
angeschlossen ist.
3
Reset-Taste – Startet den
SCS neu.
4
Init-Taste – Stellt bei
gedrückt gehaltener Taste die
werkseitigen Einstellungen
des SCS wieder her.
5
Serieller RJ-45-Konsolenport.
Speed- und Link/Traffic-LEDs
Die Speed- und Link/Traffic-LEDs befindet sich direkt über dem LAN-Port. Tabelle 2-1 beschreibt die möglichen Werte
für diese beiden LEDs.
Tabelle 2-1
LAN-LED-Werte
Speed-LED
Leuchtet nicht
Leuchtet nicht
Grün
Leuchtet nicht
Grün
6
LAN-Port für ein 10BaseT-
oder ein 100BaseT-
Schnittstellenkabel.
7
RJ-45-Portbuchsen für serielle
Kabel. Die Portnummer steht
über bzw. unter der
jeweiligen Buchse.
8
Speed-LED – Gibt die
Verbindungsgeschwindigkeit
an. Siehe Tabelle 2-1.
9
Link/Traffic-LED – Zeigt an,
ob über die Verbindung
Netzwerkverkehr vorhanden
ist. Siehe Tabelle 2-1.
Link/Traffic-LED
Leuchtet nicht
Leuchtet
Leuchtet
Blinkt
Blinkt
Beschreibung
Keine Verbindung
Verbindung bei 10 MBit/s
Verbindung bei 100 MBit/s
Netzwerkverkehr bei 10 MBit/s
Netzwerkverkehr bei 100 MBit/s
Installation und Konfiguration 10
