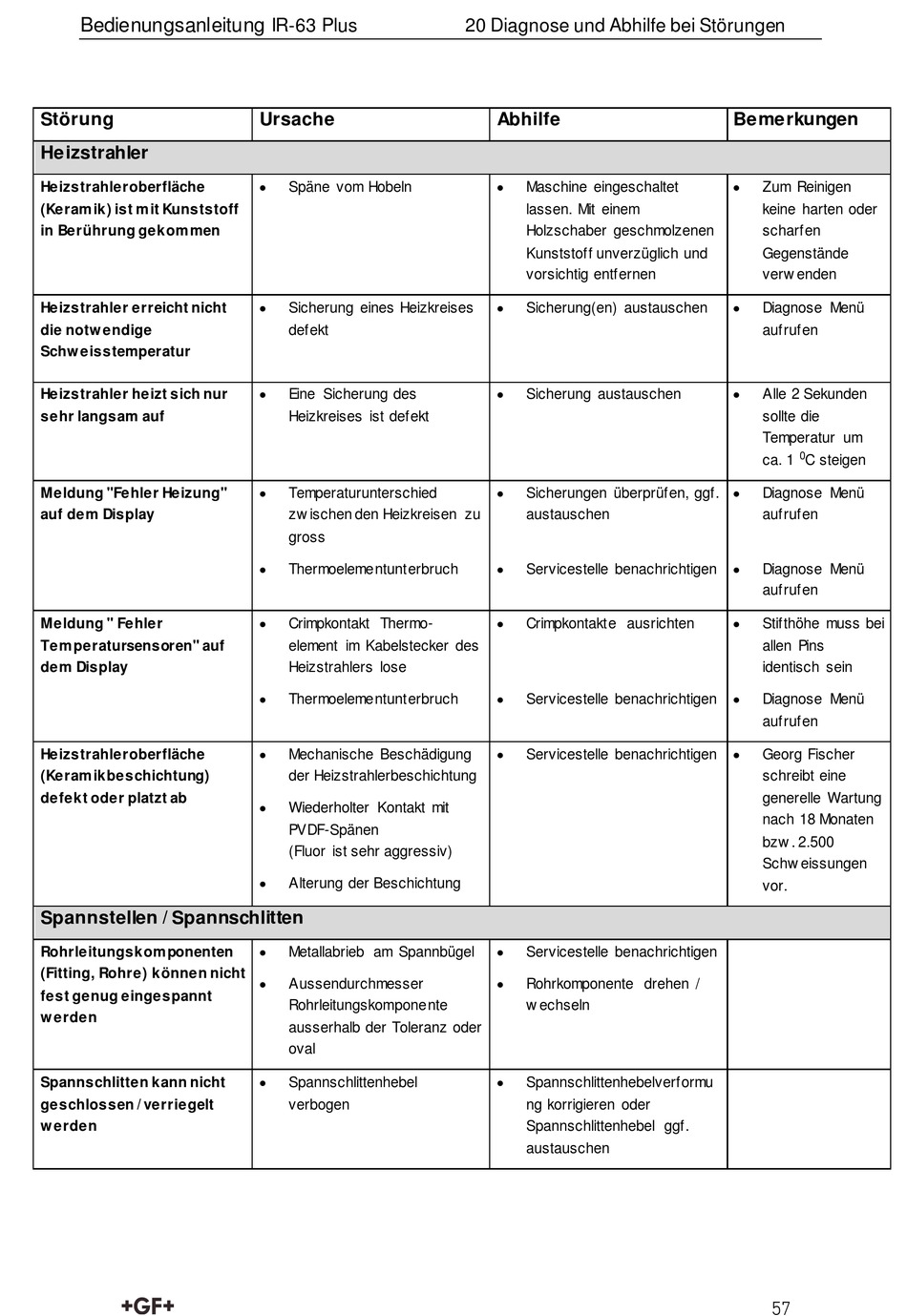

GF IR-63 Plus Betriebsanleitung Seite 63

Bedienungsanleitung
Störung
Heizstrahler
Heizstrahleroberfläche
(Keram ik) ist m it Kunststoff
in Berührung gekom men
Heizstrahler erreicht nicht
die notw endige
Schw eisstemperatur
Heizstrahler heizt sich nur
sehr langsam auf
Meldung "Fehler Heizung"
auf dem Display
Meldung " Fehler
Tem peratursensoren" auf
dem Display
Heizstrahleroberfläche
(Keram ikbeschichtung)
defekt oder platzt ab
Spannstellen / Spannschlitten
Rohrleitungskom ponenten
(Fitting, Rohre) können nicht
fest genug eingespannt
w erden
Spannschlitten kann nicht
geschlossen / verriegelt
w erden
IR-63 Plus
Ursache

Späne vom Hobeln

Sicherung eines Heizkreises
defekt

Eine Sicherung des
Heizkreises ist defekt

Temperaturunterschied
zw ischen den Heizkreisen zu
gross

Thermoelementunterbruch

Crimpkontakt Thermo-
element im Kabelstecker des
Heizstrahlers lose

Thermoelementunterbruch

Mechanische Beschädigung
der Heizstrahlerbeschichtung

Wiederholter Kontakt mit
PVDF-Spänen
(Fluor ist sehr aggressiv)

Alterung der Beschichtung

Metallabrieb am Spannbügel

Aussendurchmesser
Rohrleitungskomponente
ausserhalb der Toleranz oder
oval

Spannschlittenhebel
verbogen
20 Diagnose und Abhilfe bei Störungen
Abhilfe

Maschine eingeschaltet
lassen. Mit einem
Holzschaber geschmolzenen
Kunststoff unverzüglich und
vorsichtig entfernen

Sicherung(en) austauschen

Sicherung austauschen

Sicherungen überprüfen, ggf.
austauschen

Servicestelle benachrichtigen

Crimpkontakte ausrichten

Servicestelle benachrichtigen

Servicestelle benachrichtigen

Servicestelle benachrichtigen

Rohrkomponente drehen /
w echseln

Spannschlittenhebelverformu
ng korrigieren oder
Spannschlittenhebel ggf.
austauschen
Bemerkungen

Zum Reinigen
keine harten oder
scharfen
Gegenstände
verw enden

Diagnose Menü
aufrufen

Alle 2 Sekunden
sollte die
Temperatur um
0
ca. 1 C steigen

Diagnose Menü
aufrufen

Diagnose Menü
aufrufen

Stifthöhe muss bei
allen Pins
identisch sein

Diagnose Menü
aufrufen

Georg Fischer
schreibt eine
generelle Wartung
nach 18 Monaten
bzw . 2.500
Schw eissungen
vor.
