EINSTELLUNG DER STOPPLEISTE IM INSTRUMENT

Bevor Sie diese Einstellung im Instrument überprüfen und die Mechanik einsetzen, ist
es notwendig, das Endstück im Diskant zu kürzen, sodass es nur 10 mm heraussteht.
Entgraten Sie das Ende des Achse-Verbindungsstücks Rand (CBD-00098).
Entfernen Sie danach die Metallspäne.
Die Mechanik in das Instrument stellen. Unter Berücksichtigung folgender vier Punkte
können Sie nun die Einstellung vornehmen:

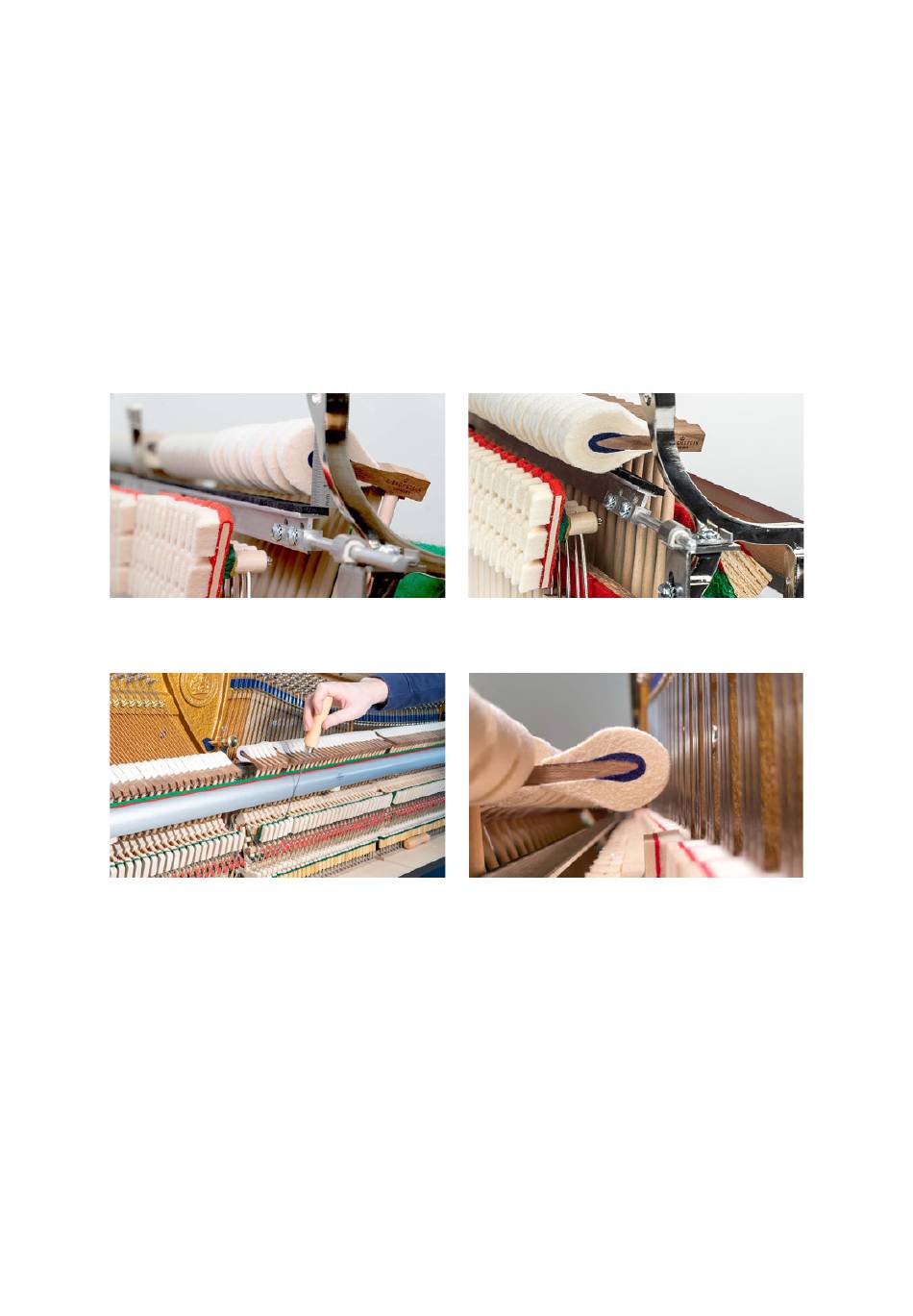

Abstand Hammerkopf zur Stoppleiste
Einstellung der Auslösung
Wenn alle vier Punkte eingestellt und kontrolliert sind, können Sie die Mechanik aus
dem Instrument nehmen und die Dämpferprallleiste auf das Maß einstellen.
Alle Zylinderkopfschrauben M5 x 16 mm (CBD-00106) der Befestigungswinkel
(CBD-00087/ CBD-00088) und der Stoppleistenelemente (CBD-00086) fest anziehen.
Zur Stabilisierung der Stoppleisten eine Zylinderkopfschraube M5 x 55 mm
(CBD-00112) an der kleinen Stütze (Übergang von Mitte zum Diskant) anschrauben.
Abstand der Dämpferpüppchen zur
Stoppleiste
Abstand des Hammerstiels zur Stoppleiste
bei Anschlag des Hammers an der Saite
