Einbau Der Dämpferprallleiste Beim Concert 8 - C. Bechstein VARIO Einbauanleitung

C. BECHSTEIN VARIO · EINBAUANLEITUNG FÜR KLAVIERE
EINBAU DER DÄMPFERPRALLLEISTE BEIM CONCERT 8
Dieses Kapitel beschreibt die Montage der Stoppleistenelemente (CBD-00086) bei
Mechanikstützen mit Gewindebohrung für die Dämpferprallleiste und zusätzlicher
Bohrung ohne Gewinde.
Hinweis: Die Montage der Befestigungswinkel (CBD-00087/ 00088) bei nur einer
Bohrung wird im nächsten Kapitel „Montage der Befestigungswinkel bei Mechanikstützen
mit nur einer Bohrung" beschrieben.
• Die Dämpferprallleiste aus der Mechanik entfernen.
• Ein M5-Gewinde in das untere Loch schneiden (siehe Abbildung).
• Bedingt durch den geringen Abstand der beiden Löcher in der Mechanikstütze
müssen die Distanzgummis (CBD-00116) vor dem Einbau zwischen der Dämpfer-
prallleiste und der Mechanikstütze beschnitten werden.
• Die Befestigungswinkel (CBD-00087/00088) am oberen Loch mit einer Flachkopf-
schraube Schlitz M5 x 16 mm montieren. Nachdem alle Befestigungswinkel ange-
bracht sind, die Dämpferprallleiste befestigen.

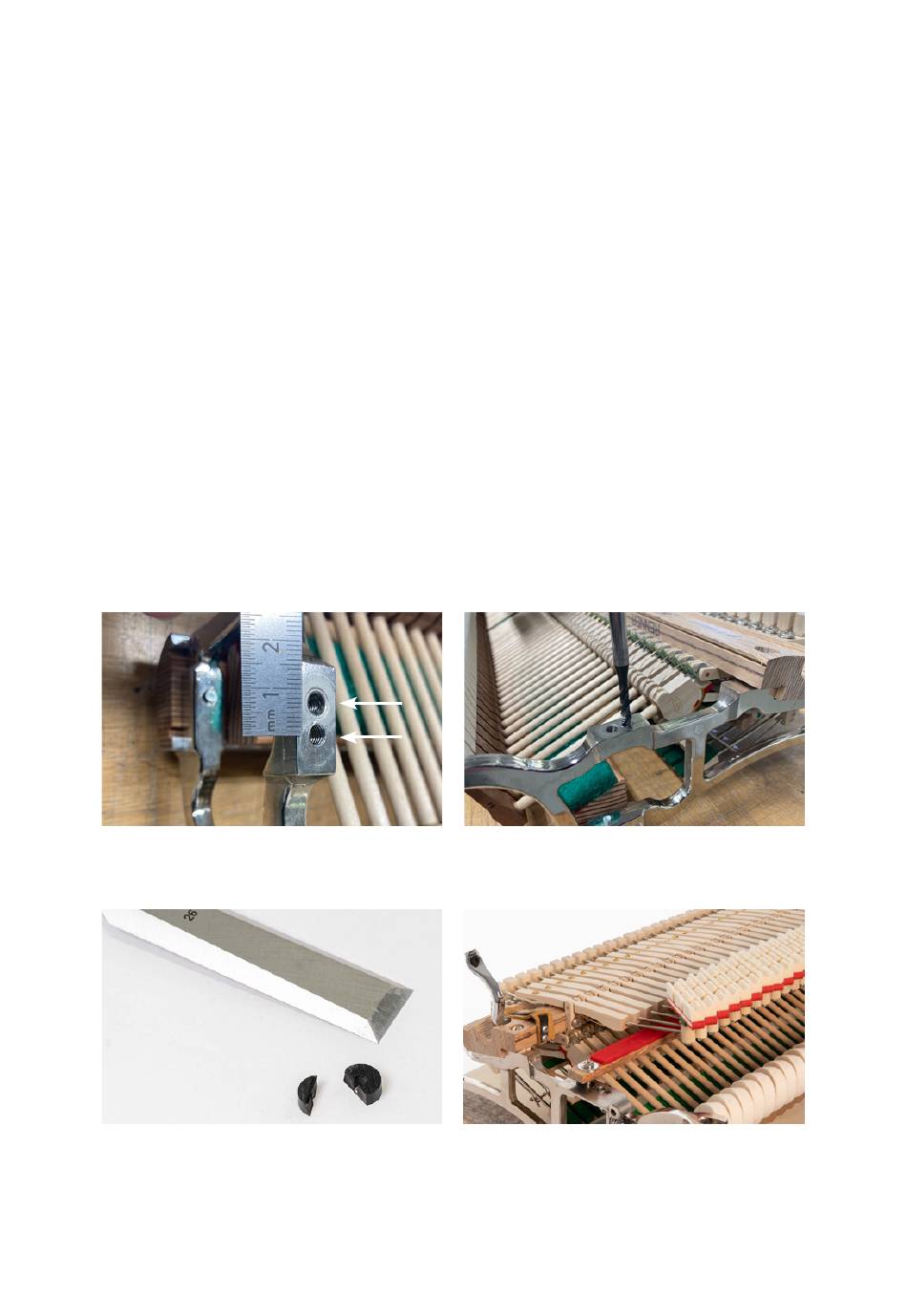

Geringer Lochabstand
Zuschneiden des Distanzgummis.
M5-Gewinde schneiden
Winkel mit Dämpferprallleiste
