C. BECHSTEIN VARIO · EINBAUANLEITUNG FÜR KLAVIERE

MONTAGE DER BEFESTIGUNGSWINKEL

Beim Einbau der Befestigungswinkel (CBD-00087/00088) das obere Loch der
Mechanikstütze nutzen.
Das untere Loch bleibt für die Dämpferprallleiste frei.
Für die Montage die Zylinderkopfschraube mit Schlitz M5 x 16 mm (CBD-00106) und
die Fächerscheibe groß M5 x 5,3 mm (CBD-00111) verwenden.
Die Befestigungswinkel am oberen Loch der Mechanikstützen anschrauben, wie in den
Abbildungen zu sehen ist.
Die Befestigungswinkel entsprechend der Tabelle im Kapitel „Montage der Stoppleisten-
elemente" verteilen.
Hinweis: Bei Klavieren ab 121 cm Bauhöhe sind unter die Befestigungswinkel
(CBD-00087/ 00088) im Übergang Mittellage zu Bass und im Bass, Unterlegscheiben
M5 5,3 x 15 x 2 mm (CBD-00109) zwischen Befestigungswinkel und Mechanikstütze zu
montieren (siehe Abbildung Mitte).
Bei Klavieren bis 120 cm Bauhöhe ist dies nicht nötig.

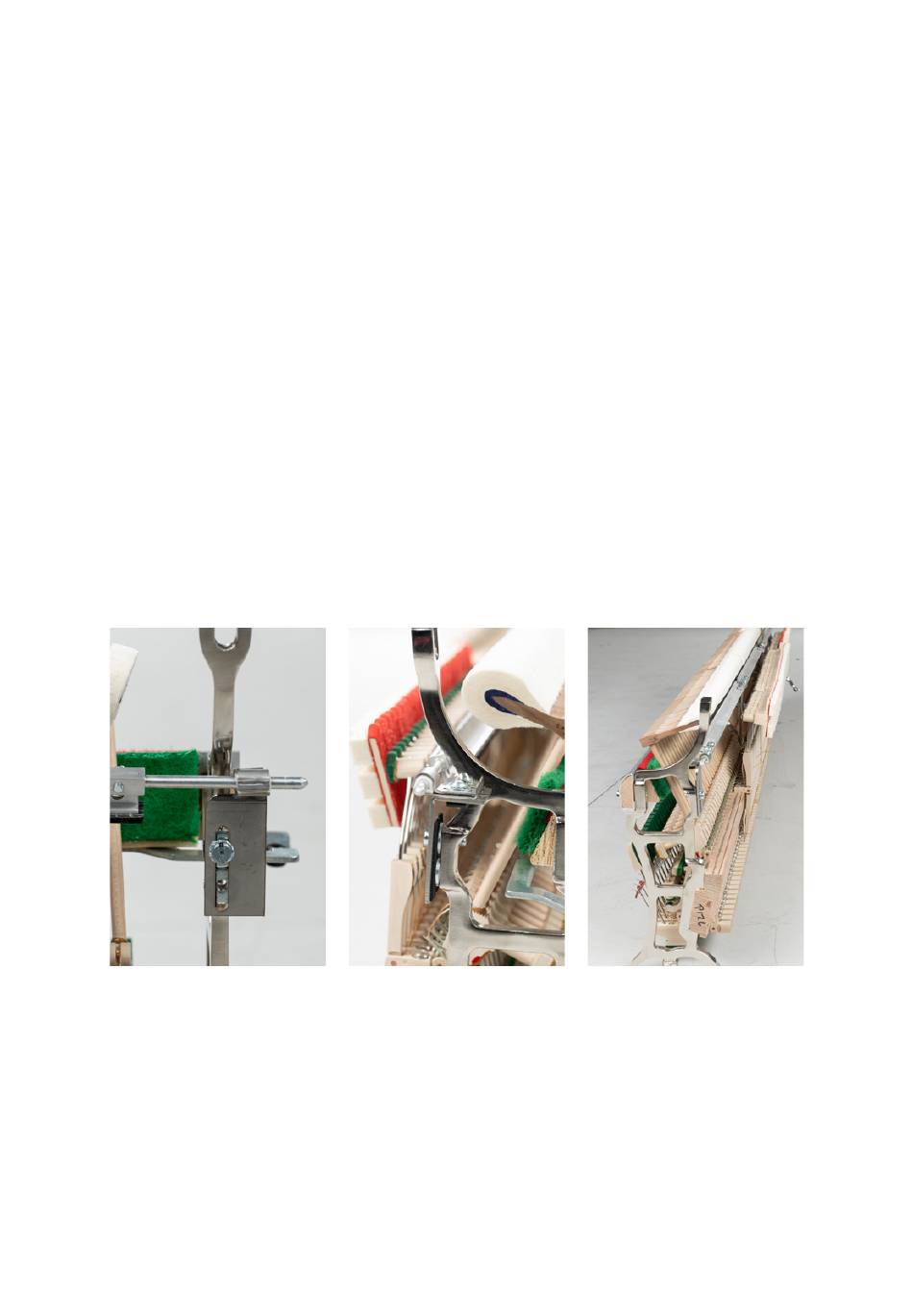

Befestigung der Winkel Unterlegscheiben
zwischen Winkel und
Mechanikstütze
15
Fertig eingebaute Stopp-
leiste
