C. BECHSTEIN VARIO · EINBAUANLEITUNG FÜR KLAVIERE
Die Achsverbindungsstücke (CBD-00098) werden zunächst mittig auf der Stoppleiste
verschraubt. Achten Sie beim Zusammenbau darauf, dass die Halbrundkopfschrauben
ISK2,5 M4 x10 mm (CBD-00104) nicht zu fest angezogen werden.

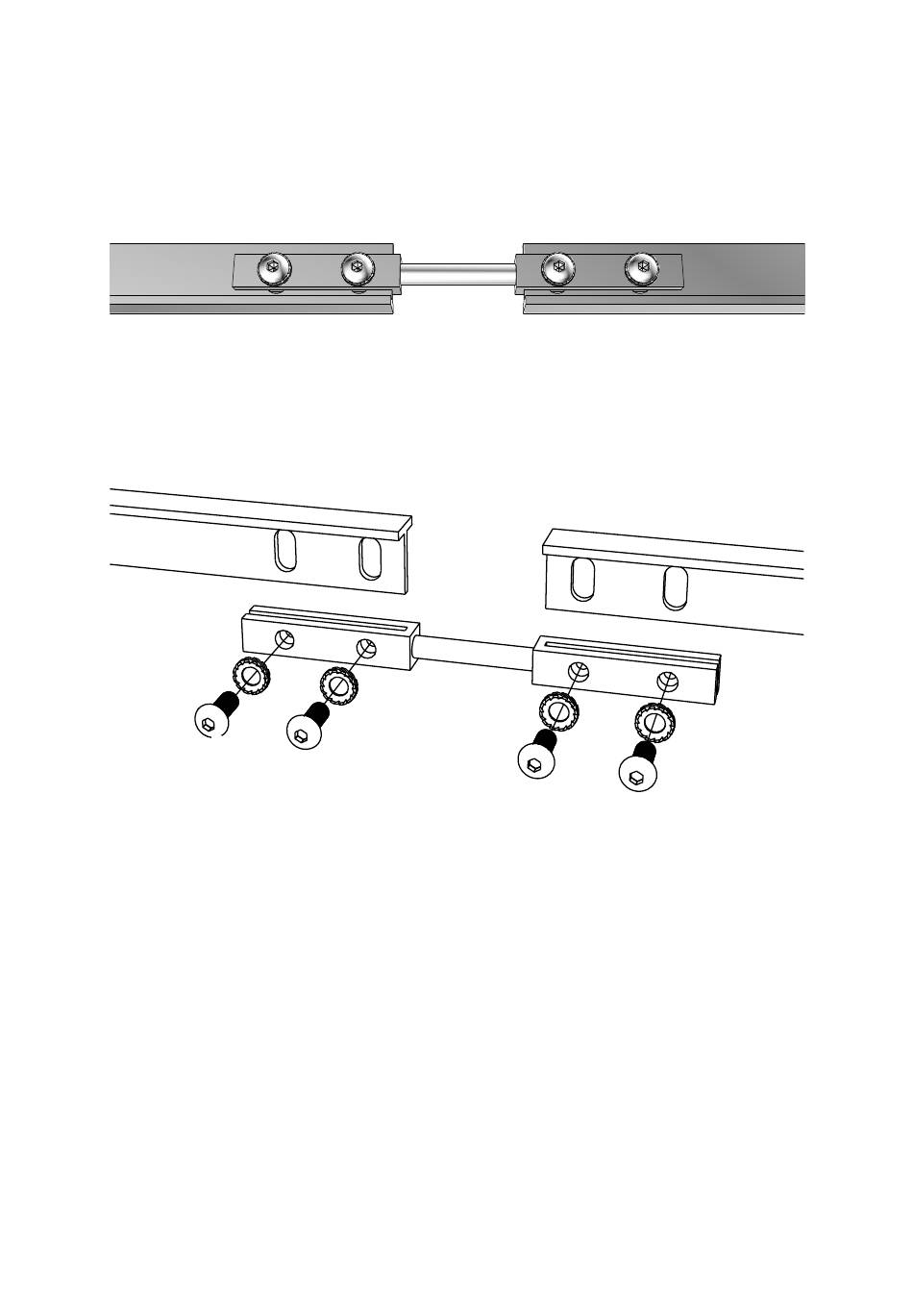

Mittige Positionierung der Achse
Die Fächerscheibe klein M4 x 4,3 mm (CBD-00110) auf die Halbrundkopfschraube
ISK2 M4 x 10 mm stecken und die Achshalterung für Verbindungsstücke (CBD-00099/
00100) mit den Stoppleistenelementen (CBD-00086) verschrauben.
Aufbau Verbindungsstück
