C. BECHSTEIN VARIO · EINBAUANLEITUNG FÜR KLAVIERE

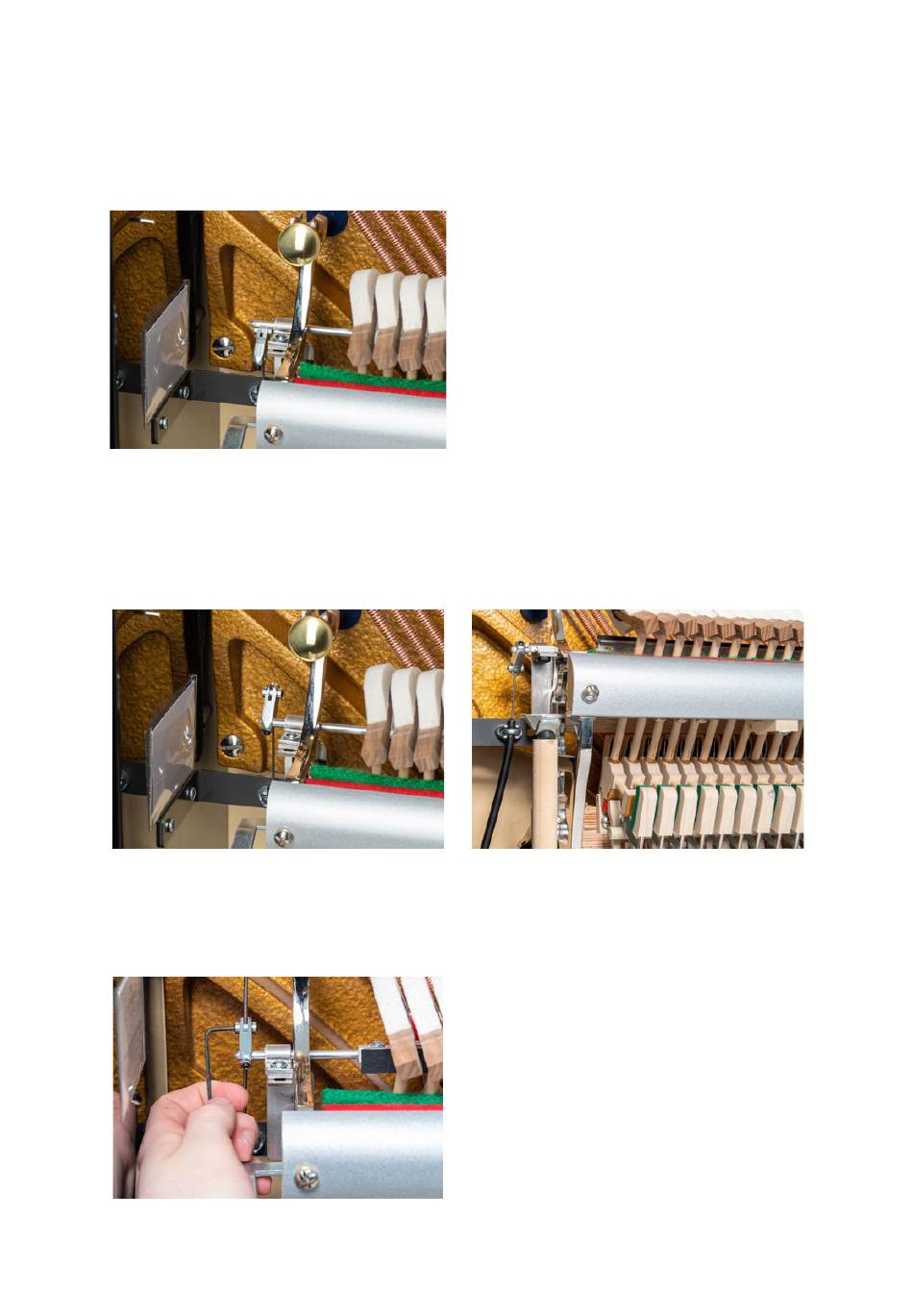

Das Bowdenzuggelenk inkl. Achse ca. 45° nach oben zeigend wieder einhängen.
Um die Gewindestifte ISK2, M4 x 5 mm (CBD-00095) am Bowdenzuggelenk anzuziehen
die Seele vom Bowdenzug leicht unter Spannung halten.
Einhängen des Gelenks
Das Bowdenzuggelenk so befestigen, dass es bei ein- und ausgeschalteter Stoppleiste
im gleichen Winkel zur Bowdenzugbefestigung (CBD-00089) nach oben bzw. nach unten
steht:
Stoppleiste eingeschaltet Stoppleiste ausgeschaltet
Zum Befestigen der drei Gewindestifte, ISK2, M4 x 5 mm den Sechskantschlüssel ISK2
(CBD-00120) verwenden.
Anziehen der Schrauben
