C. BECHSTEIN VARIO · EINBAUANLEITUNG FÜR KLAVIERE

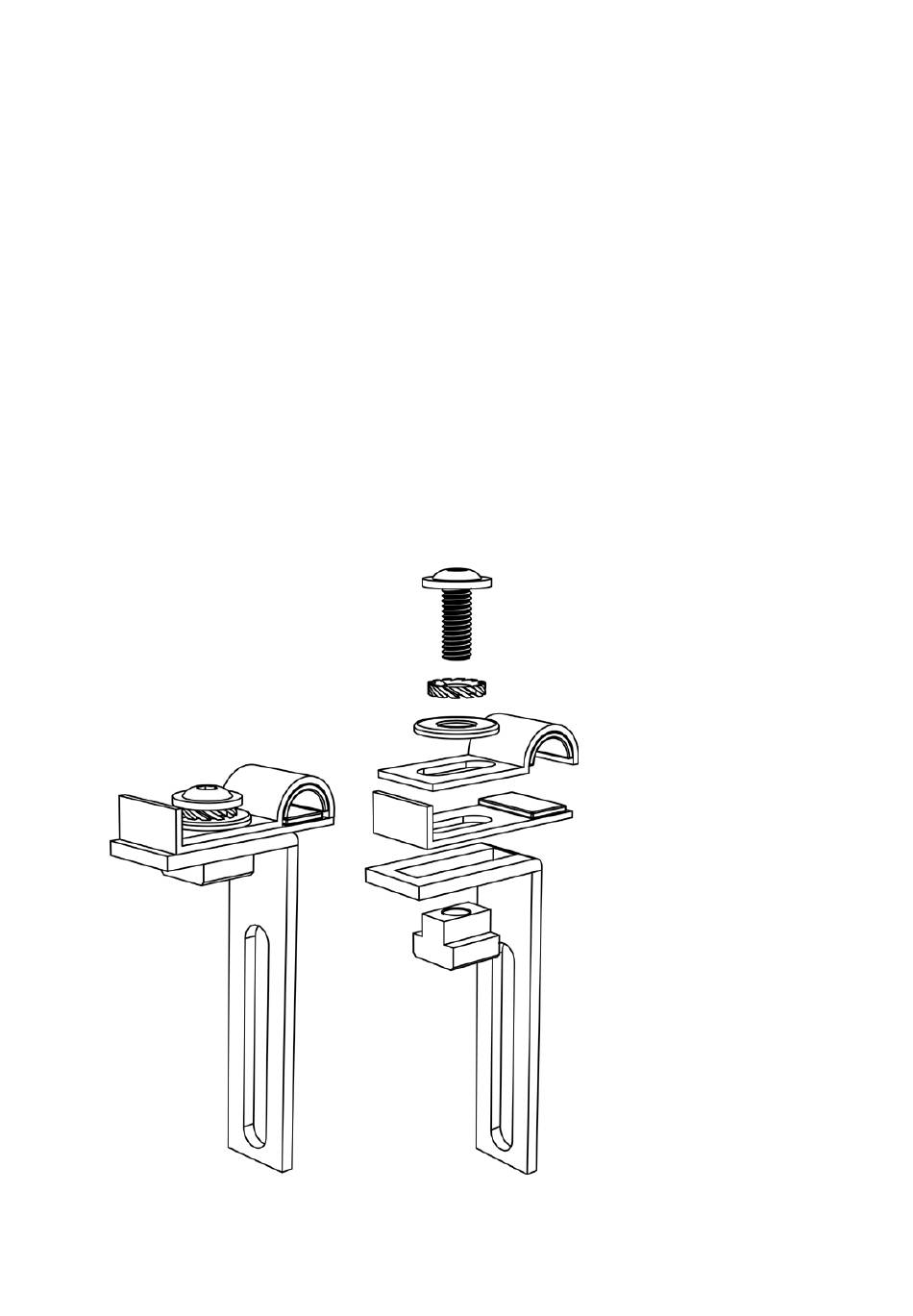

Vormontage der Befestigungswinkel:
Legen Sie die folgenden Teile bereit:
• Flanschkopf-Schraube ISK2,5 M4 x 10 mm (CBD-00105)
• Fächer-Scheibe, klein M4 x 4,3 mm (CBD-00110)
• Kleine Unterlegscheiben, M4 4,3 x 12 x 1 mm (CBD-00108)
• Achshalterung für Verbindungsstück, unten (CBD-00099)
• Achshalterung für Verbindungsstück, oben (CBD-00100)
• Befestigungswinkel links/ rechts (CBD-00087)
• Befestigungswinkel, gerade (CBD-00088)
• T-Nutmutter M4 x 5 mm (CBD-00103)
• Achse-Verbindungsstück Bass-Mitte, lang (CBD-00096)
• Achse-Verbindungsstück Mitte-Diskant, kurz (CBD-00097)
Gemäß der Abbildung montieren.
