C. BECHSTEIN VARIO · EINBAUANLEITUNG FÜR KLAVIERE

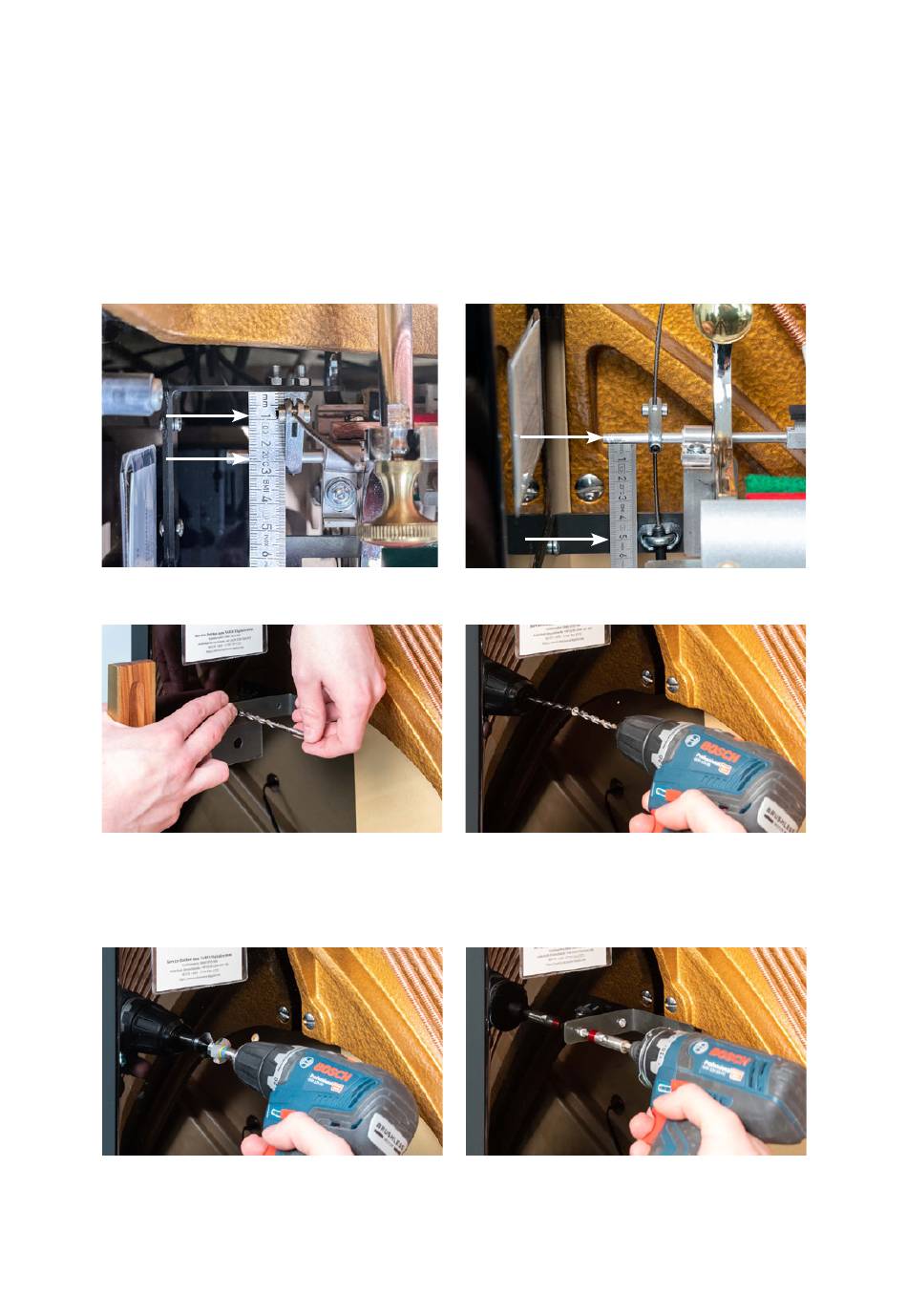

Um die Position des Befestigungswinkels (CBD-00087) an der linken Seitenwand festzu-
legen, sollte man zwei Punkte beachten:
1. Die Tiefe: Der Abstand zwischen der
Mitte des Bowdenzugs und dem Mittel-
punkt der Stoppleistenachse sollte
zwischen 15 mm und 20 mm liegen.
Die Position des Winkels an den Schrau-
benbohrungen anreißen.
Absenken der Bohrung
2. Die Höhe: Der Abstand zwischen der
Mitte des Winkels und dem Mittelpunkt der
Stoppleistenachse sollte ca. 50 mm
betragen.
Mit einem Bohrer (2,5 mm) vorbohren.
Den Winkel mit 16 mm langen Halbrund-
kopfschrauben (CBD-00092) mit Torx 4,0
anschrauben.
