Richtlinien für Boote mit zwei Steuerständen

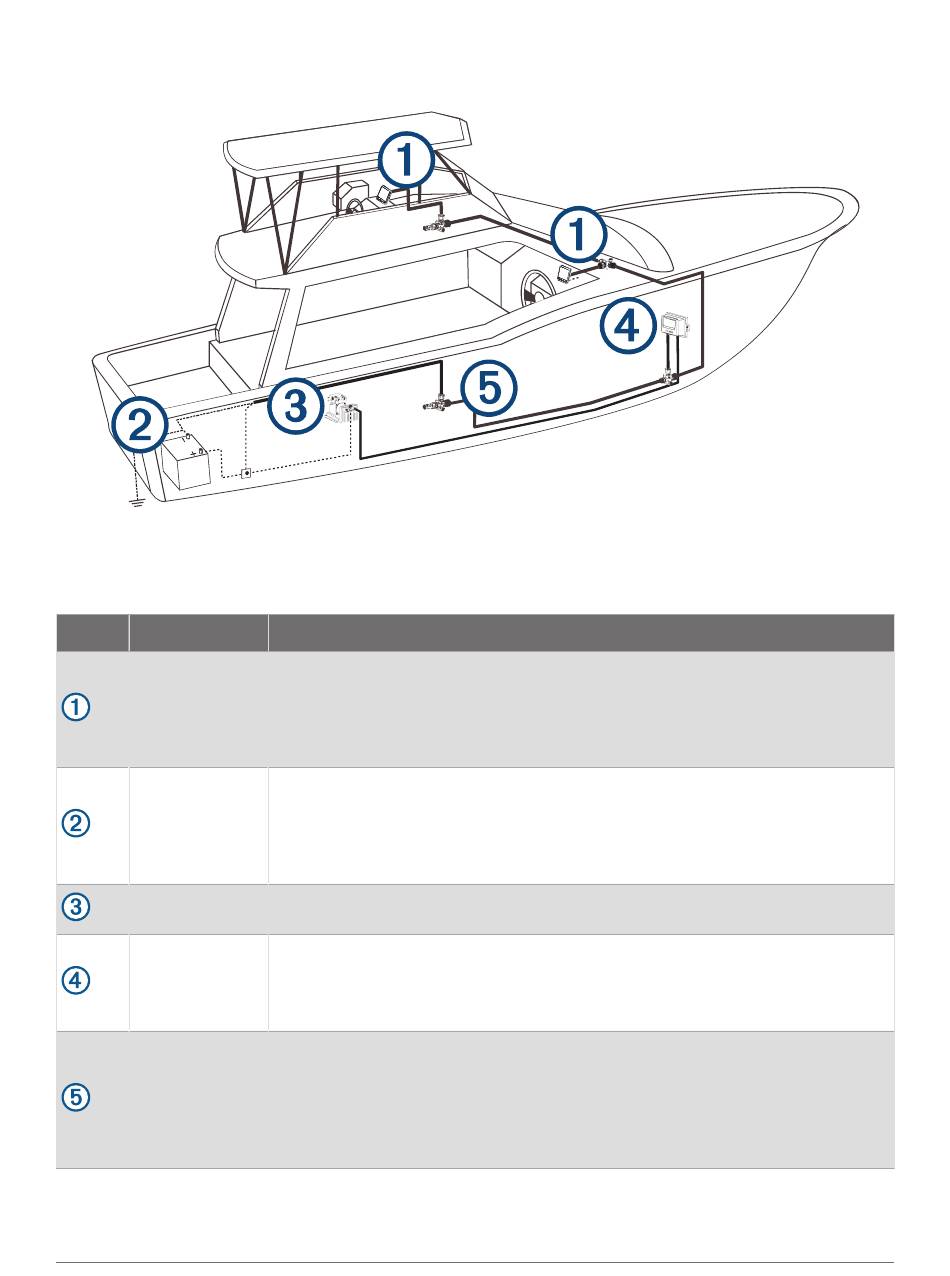

HINWEIS: Dieser Schaltplan dient ausschließlich zu Planungszwecken. Bei Bedarf sind spezifische Schaltpläne
in den detaillierten Installationsanweisungen der einzelnen Komponenten enthalten.
Hydraulikanschlüsse sind in diesem Schaltplan nicht dargestellt.
Element Beschreibung
Bediendisplay
Batterie (12 bis
24 V Gleich­
strom)
SmartPump
CCU
NMEA 2000
Netzwerk
8
Wichtige Hinweise
Ein zugehöriges Bediendisplay ist nicht im Lieferumfang aller Autopiloten
enthalten. Wenn Sie den Autopiloten ohne ein zugehöriges Bediendisplay instal­
lieren, muss die Autopilot-CCU mit demselben NMEA 2000 Netzwerk wie ein
kompatibler Garmin Kartenplotter verbunden werden, damit das Autopilotsystem
konfiguriert und bedient werden kann.
Die Pumpe muss mit einer Gleichstromquelle von 12 bis 24 V verbunden werden.
Verlängern Sie das Kabel unter Verwendung des richtigen Leitungsquerschnitts
(Verlängerung des Netzkabels,
Sie müssen das NMEA 2000 Netzkabel mit einer Gleichstromquelle von 9 bis 16 V
verbinden.
Sie können die CCU mit beliebiger Ausrichtung an einem Ort in der Nähe der
Bootsmitte montieren, der sich nicht unter Wasser befindet
und Verkabelung der CCU,
Montieren Sie die CCU mit ausreichendem Abstand zu magnetischen Störquellen.
Sie müssen das Bediendisplay bzw. den kompatiblen Garmin Kartenplotter
und die CCU mit den mitgelieferten T-Stücken an ein NMEA 2000 Netzwerk
anschließen (Hinweise für NMEA 2000
Wenn auf dem Boot noch kein NMEA 2000 Netzwerk vorhanden ist, können
Sie mithilfe der mitgelieferten Kabel und Anschlüsse ein Netzwerk einrichten
(Einrichten eines NMEA 2000 Basisnetzwerks für das Autopilotsystem,
Seite 10).
Seite 2).
Verbindungen,
®
(Hinweise zu Montage
Seite 4).
Seite 14).
