HINWEIS: Wird ein NMEA 0183 Gerät mit zwei Sende- und zwei Empfangsleitungen verbunden, müssen Sie den
NMEA 2000 Bus und das NMEA 0183 Gerät nicht mit einer gemeinsamen Masse verbinden.

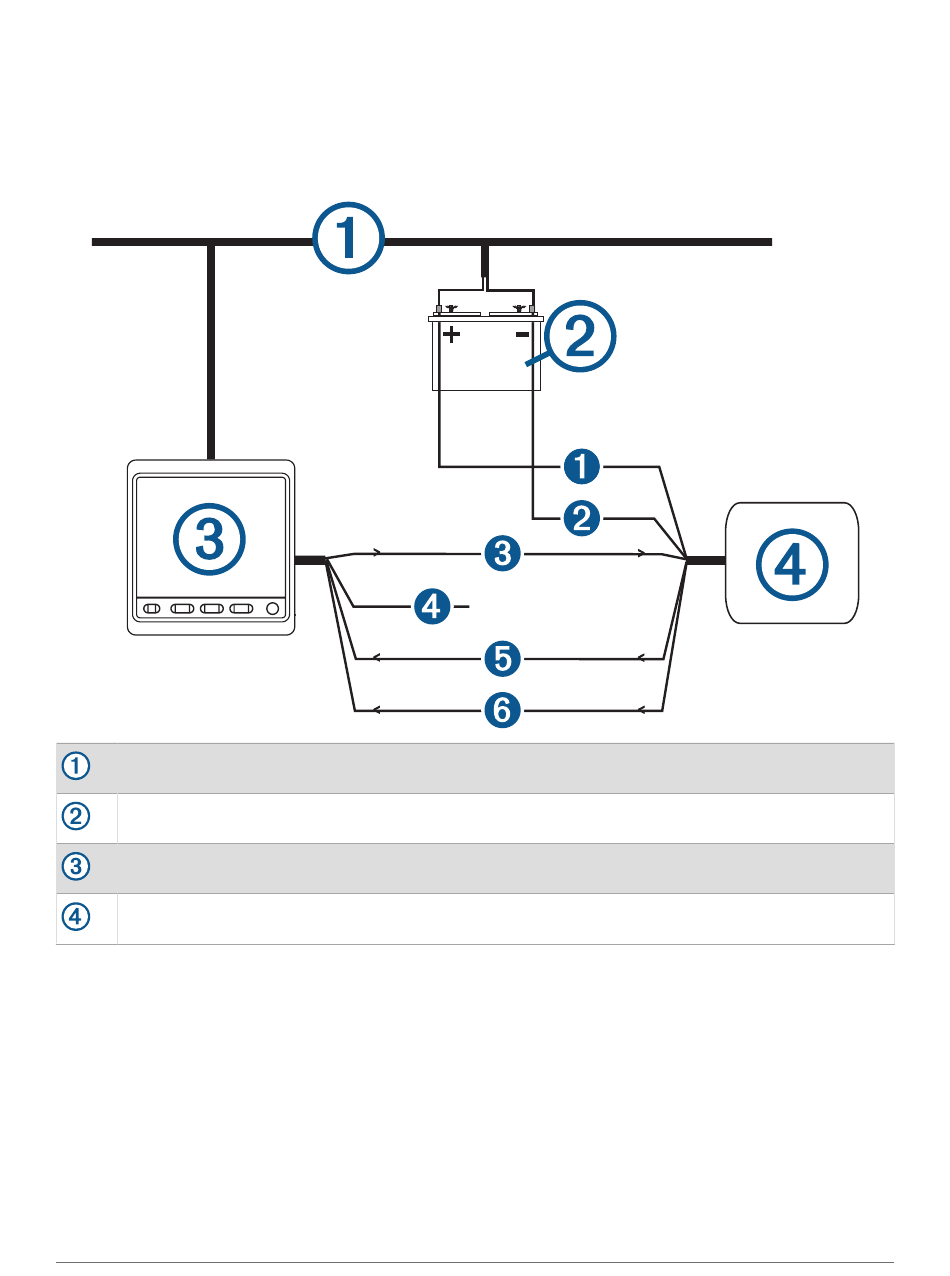

Nur eine Empfangsleitung
Wenn das NMEA 0183 kompatible Gerät nur über eine Empfangsleitung (Rx) verfügt, muss diese mit der
blauen Leitung (Tx/A) des Bedieninstruments verbunden werden. Schließen Sie die weiße Leitung (Tx/B) des
Bedieninstruments nicht an.
NMEA 2000 Netzwerk (versorgt das Bedieninstrument mit Strom)
12-V-Gleichstromquelle
Bedieninstrument
NMEA 0183 kompatibles Gerät
