Leitung Leitungsfarbe des Bedieninstruments – Funktion
Nicht verfügbar
Nicht verfügbar
Blau – Tx/A (+)
Weiß – nicht belegt
Braun – Rx/A (+)
Grün – Rx/B (-)
HINWEIS: Wenn ein NMEA 0183 Gerät nur über eine Empfangsleitung (Rx) verfügt, müssen Sie den NMEA 2000
Bus und das NMEA 0183 Gerät mit einer gemeinsamen Masse verbinden.

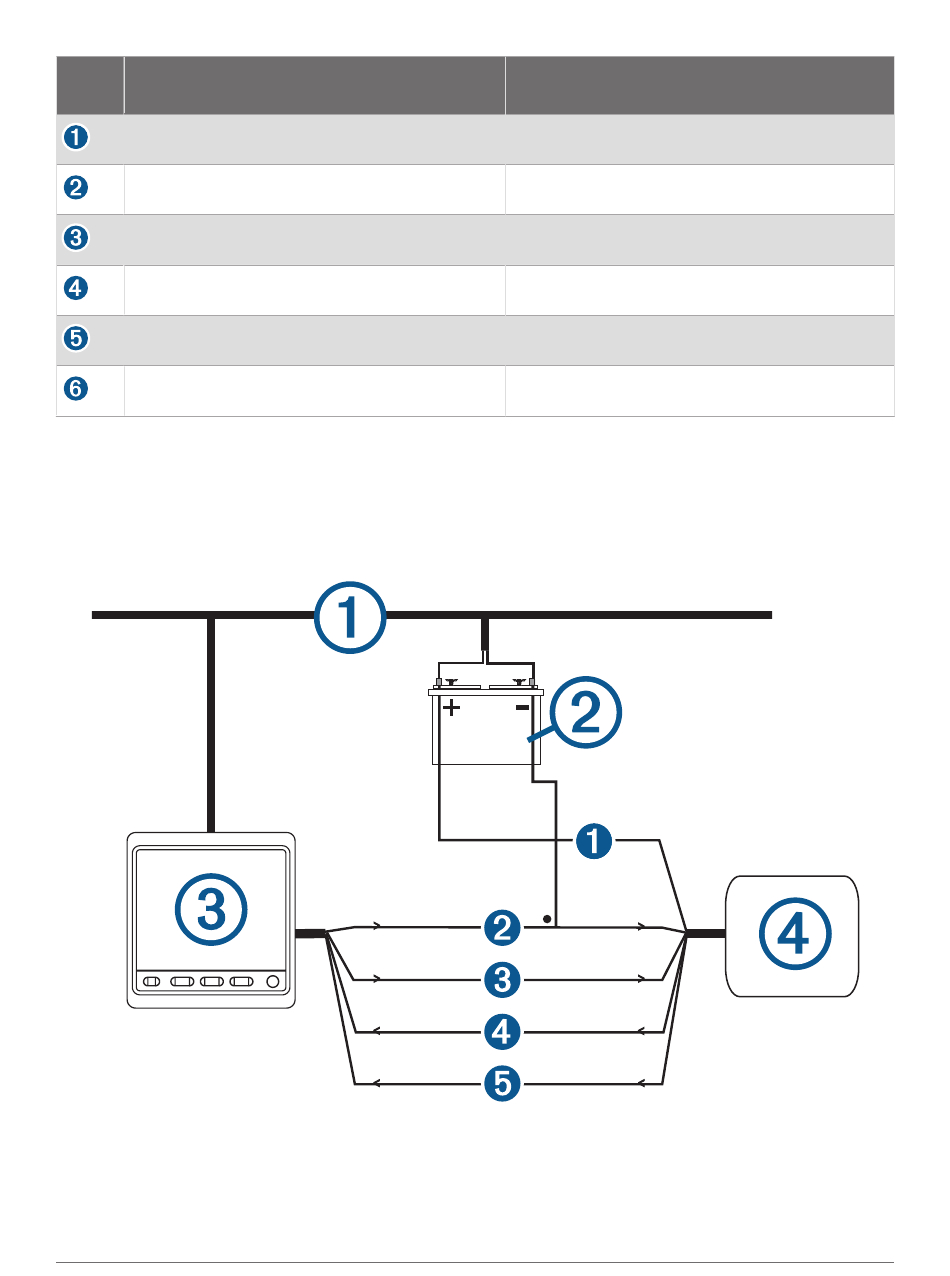

Nur eine Sendeleitung
Wenn das NMEA 0183 kompatible Gerät nur über eine Sendeleitung (Tx) verfügt, muss diese mit der
braunen Leitung (Rx/A) des Bedieninstruments verbunden werden. Schließen Sie die grüne Leitung (Rx/B) des
Bedieninstruments an die NMEA 0183 Masse an.
Funktion der Leitung des NMEA 0183
kompatiblen Geräts
Leistung
NMEA 0183 Masse
Rx
Nicht verfügbar
Tx/A (+)
Tx/B (-)
