INStAllAtION

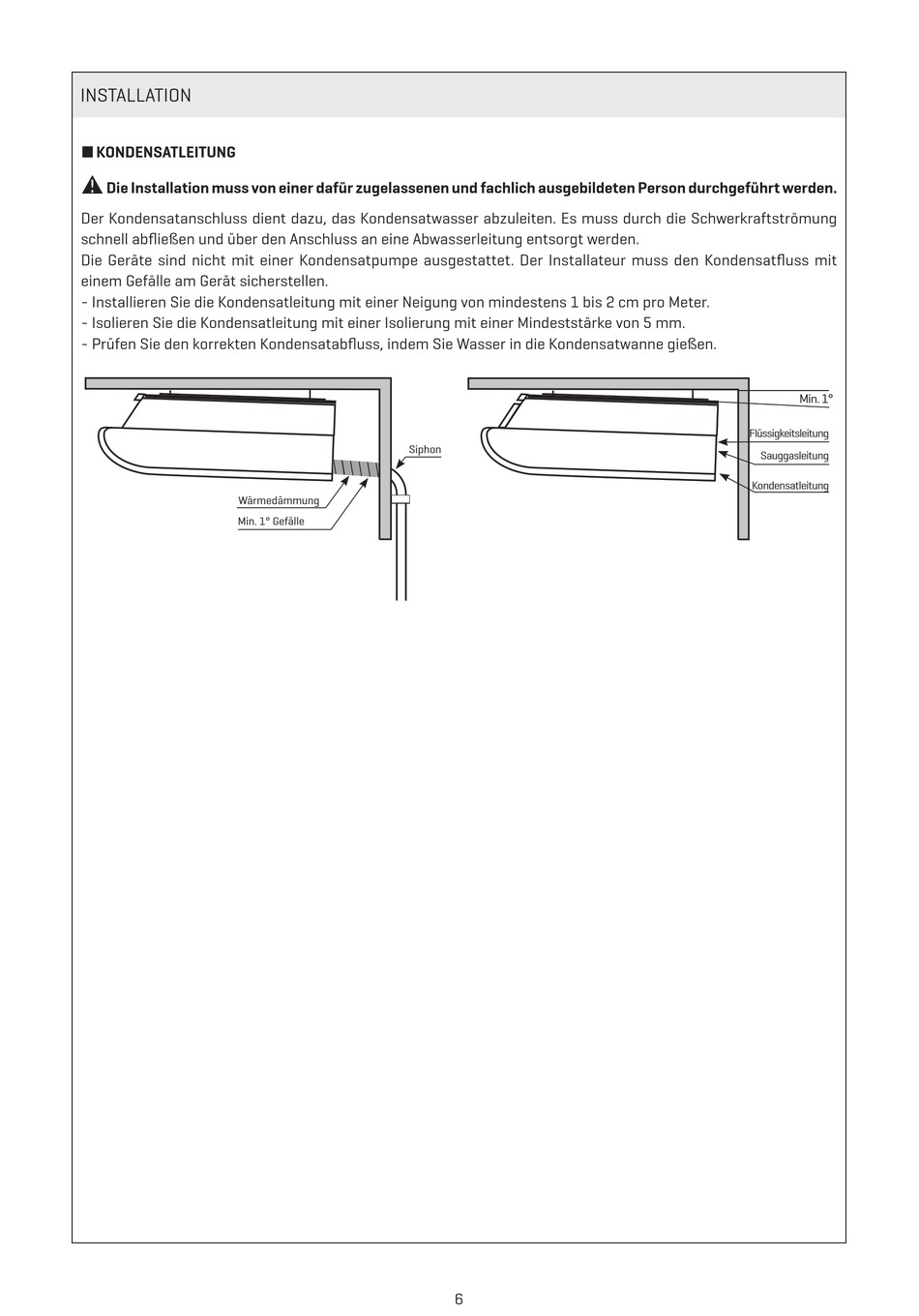

n KONDENSATLEITUNG
a
Die Installation muss von einer dafür zugelassenen und fachlich ausgebildeten Person durchgeführt werden.
Der Kondensatanschluss dient dazu, das Kondensatwasser abzuleiten. Es muss durch die Schwerkraftströmung
schnell abfließen und über den Anschluss an eine Abwasserleitung entsorgt werden.
Die Geräte sind nicht mit einer Kondensatpumpe ausgestattet. Der Installateur muss den Kondensatfluss mit
einem Gefälle am Gerät sicherstellen.
- Installieren Sie die Kondensatleitung mit einer Neigung von mindestens 1 bis 2 cm pro Meter.
- Isolieren Sie die Kondensatleitung mit einer Isolierung mit einer Mindeststärke von 5 mm.
- Prüfen Sie den korrekten Kondensatabfluss, indem Sie Wasser in die Kondensatwanne gießen.
Min. 1°
Flüssigkeitsleitung
Siphon
Sauggasleitung
Kondensatleitung
Wärmedämmung
Min. 1° Gefälle
6
