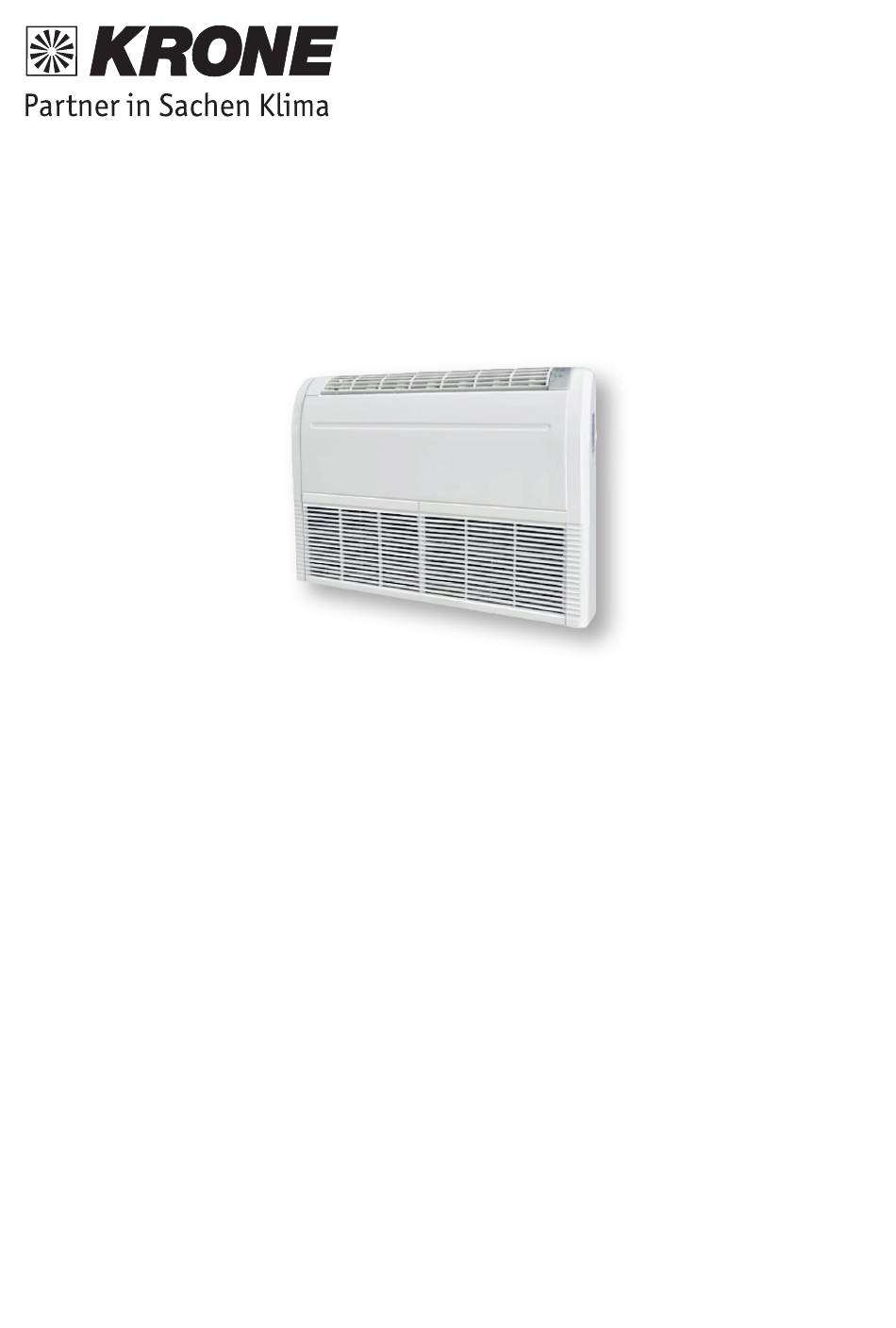

- Seite 1 Installations- und Bedienungsanleitung Universaltruhen GTH-MECH-V2 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch.
-
Seite 2: Inhaltsverzeichnis
Inhalt Spezifikationen Allgemein, Lieferung, Beschreibung Installation Abmessungen Kondensatleitung Kältemittelleitungen Elektrischer Anschluss Infrarot-Fernbedienung Betriebsarten Fehlercodes Wartung... -
Seite 3: Spezifikationen
Spezifikationen GTH-14-MECH-V2 GTH-18-MECH-V2 GTH-24-MECH-V2 GTH-36-MECH-V2 Wandgerät Nennleistungen Kühlung 3300 5000 7000 8800 Heizung 3850 5850 7600 9370 Betriebsspannung V/Ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 Leist.-Aufnahme Stromaufnahme 0,60 0,62 1,10 1,52 Umluft 1300 1700 Schalldruckpegel dB(A) 38-42 38-42 38-42 39-43 Rohrleitung 1/4 - 6 1/4 - 6 3/8 - 10 3/8 - 10... -
Seite 4: Einleitung
Einleitung n Allgemein Dieses Dokument enthält die Installationsanleitung der Universaltruhen GTH-MECH-V2. Die Installation muss von einer dafür zugelassenen und kompetenten Person durchgeführt werden. Diese muss sich an geltende Gesetze halten und die Klimaanlage fachgerecht installieren. Bei Nichtbeachtung dieser Installationsanleitung weist der Hersteller jegliche Haftung zurück und die Gewährleistung erlischt. Bei Zweifeln oder Fragen wenden Sie sich bitte an Ihren Lieferanten. -
Seite 5: Installation
Installation n INNENGERÄT INSTALLIEREN Die Installation muss von einer dafür zugelassenen und fachlich ausgebildeten Person durchgeführt werden. Dieser Absatz erklärt, wie der Installationsort zu wählen und einzurichten ist. Bezüglich des VS muss auf seine eigene Dokumentation verwiesen werden . Installationsort: Die IG dürfen nicht in aggressiven Umgebungen installiert werden. -
Seite 6: Abmessungen
Installation n Modell GTH 14-18 MECH-V2 für die Wandmontage oder horizontale Installation Vertikal Horizontal > > Min. 50 Min. 50 8 - 12 mm Muttern Unterlegscheiben Gewindestange Befestigungsschraube Befestigungswinkel (max. 40 mm) n Modell GTH 24-36 MECH-V2 für die Wandmontage oder horizontale Installation Vertikal Horizontal >... -
Seite 7: Kondensatleitung
Installation n KONDENSATLEITUNG Die Installation muss von einer dafür zugelassenen und fachlich ausgebildeten Person durchgeführt werden. Der Kondensatanschluss dient dazu, das Kondensatwasser abzuleiten. Es muss durch die Schwerkraftströmung schnell abfließen und über den Anschluss an eine Abwasserleitung entsorgt werden. Die Geräte sind nicht mit einer Kondensatpumpe ausgestattet. Der Installateur muss den Kondensatfluss mit einem Gefälle am Gerät sicherstellen. -
Seite 8: Kältemittelleitungen
Installation n ANSCHLUSS DER KÄLTEMITTELLEITUNGEN Die Installation muss von einer dafür zugelassenen und fachlich ausgebildeten Person durchgeführt werden. Es ist ratsam, umfassende Vorsichtsmaßnahmen für die Installation der Kältemittelleitungen zu ergreifen. Insbesondere die Anzahl der Rohrbiegungen muss beschränkt sein. Die Saugleitung 2% neigen und Ölfallen vorsehen, um eine gute Ölzirkulation zu gewährleisten. - Seite 9 Installation GTH-14-MECH-V2 / GTH-18-MECH-V2 Die Verbindungskabel zwischen Außen- und Innengerät müssen vom folgenden Typ sein: Anzahl der Leiter Außengerät Verbindungskabel Stromversorgung Kompressor 4-Wege-Ventil Ventilator Frostschutzfühler FW nur Kühlen 4G x 1,5 FW umkehrbar 5G x 1,5 FA nur Kühlen 5G x 1,5 FA umkehrbar 8G x 1,5 GTH-24-MECH-V2 / GTH-36-MECH-V2...
-
Seite 10: Betrieb
Betrieb n INFRAROT-FERNBEDIENUNG 1 ON/OFF Das Gerät ein- / ausschalten 2 TEMP Kann die eingestellte Temperatur um 1°C erhöhen oder senken (einstellbar von 16°C bis 32°C) 3 MODE Wählt Automatikmodus, Kaltentfeuchtung, Heizung oder Lüftung 4 FAN SPEED Wählt die Lüftergeschwindigkeit (niedrig, mittel oder hoch) 5 TIMER Stellt den Countdown ein, um das Gerät nach einer bestimmten Zeit zu starten oder zu stoppen 6 SWING... -
Seite 11: Betriebsarten
Betrieb n BETRIEBSARTEN AUTOMATISCHER MODUS (AUTO): Um den automatischen Modus zu aktivieren, drücken Sie die MODE-Taste auf der Fernbedienung, bis das Symbol vor FEEL erscheint. Im automatischen Modus werden die Solltemperatur und die Ventilatorgeschwindigkeit automatisch entsprechend der Raumtemperatur ausgewählt, um den besten Komfort für den Benutzer zu gewährleisten. RAUMTEMPERATUR MODUS AUTOMATISCHE SOLLTEMPERATUR... -
Seite 12: Fehlercodes
Betrieb n FEHLERCODES CODE BESCHREIBUNG MÖGLICHE URSACHE OPERATION blinkt Störung des Temperaturfühlers (IG) Fühler abgeschnitten oder außer Betrieb (T2-Anschluss auf der Platine) OPERATION und Kommunikationsstörung auf der Gestörter Kontakt zwischen Karte und TIMER blinken Platine Infrarotempfänger. DEF/FAN + ALARM Keine Brücke zwischen Klemme N Keine Brücke zwischen Klemme N blinken und Klemme 4... - Seite 14 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
