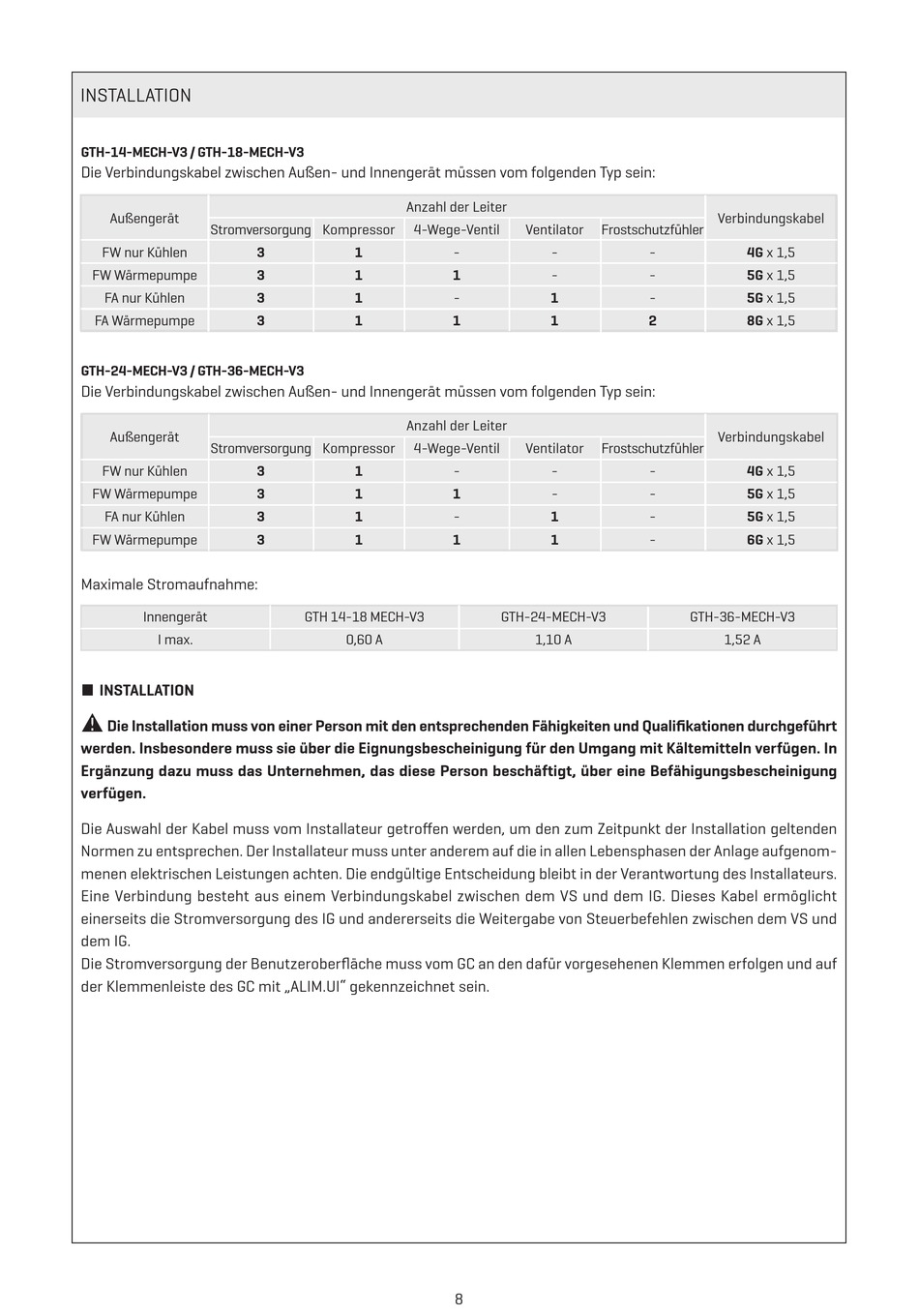

INStAllAtION
GTH-14-MECH-V3 / GTH-18-MECH-V3
Die Verbindungskabel zwischen Außen- und Innengerät müssen vom folgenden typ sein:
Außengerät
Stromversorgung Kompressor
FW nur Kühlen
FW Wärmepumpe
FA nur Kühlen
FA Wärmepumpe
GTH-24-MECH-V3 / GTH-36-MECH-V3
Die Verbindungskabel zwischen Außen- und Innengerät müssen vom folgenden typ sein:
Außengerät
Stromversorgung Kompressor
FW nur Kühlen
FW Wärmepumpe
FA nur Kühlen
FW Wärmepumpe
Maximale Stromaufnahme:
Innengerät
I max.
n INSTALLATION
a
Die Installation muss von einer Person mit den entsprechenden Fähigkeiten und Qualifikationen durchgeführt
werden. Insbesondere muss sie über die Eignungsbescheinigung für den Umgang mit Kältemitteln verfügen. In
Ergänzung dazu muss das Unternehmen, das diese Person beschäftigt, über eine Befähigungsbescheinigung
verfügen.
Die Auswahl der Kabel muss vom Installateur getroffen werden, um den zum zeitpunkt der Installation geltenden
Normen zu entsprechen. Der Installateur muss unter anderem auf die in allen lebensphasen der Anlage aufgenom-
menen elektrischen leistungen achten. Die endgültige Entscheidung bleibt in der Verantwortung des Installateurs.
Eine Verbindung besteht aus einem Verbindungskabel zwischen dem VS und dem IG. Dieses Kabel ermöglicht
einerseits die Stromversorgung des IG und andererseits die Weitergabe von Steuerbefehlen zwischen dem VS und
dem IG.
Die Stromversorgung der Benutzeroberfläche muss vom GC an den dafür vorgesehenen Klemmen erfolgen und auf
der Klemmenleiste des GC mit „AlIM.uI" gekennzeichnet sein.
Anzahl der leiter
4-Wege-Ventil
3
1
3
1
3
1
3
1
Anzahl der leiter
4-Wege-Ventil
3
1
3
1
3
1
3
1
Gth 14-18 MECh-V3
0,60 A
Ventilator
Frostschutzfühler
-
-
1
-
-
1
1
1
Ventilator
Frostschutzfühler
-
-
1
-
-
1
1
1
Gth-24-MECh-V3
1,10 A
8
Verbindungskabel
-
4G x 1,5
-
5G x 1,5
-
5G x 1,5
2
8G x 1,5
Verbindungskabel
-
4G x 1,5
-
5G x 1,5
-
5G x 1,5
-
6G x 1,5
Gth-36-MECh-V3
1,52 A
