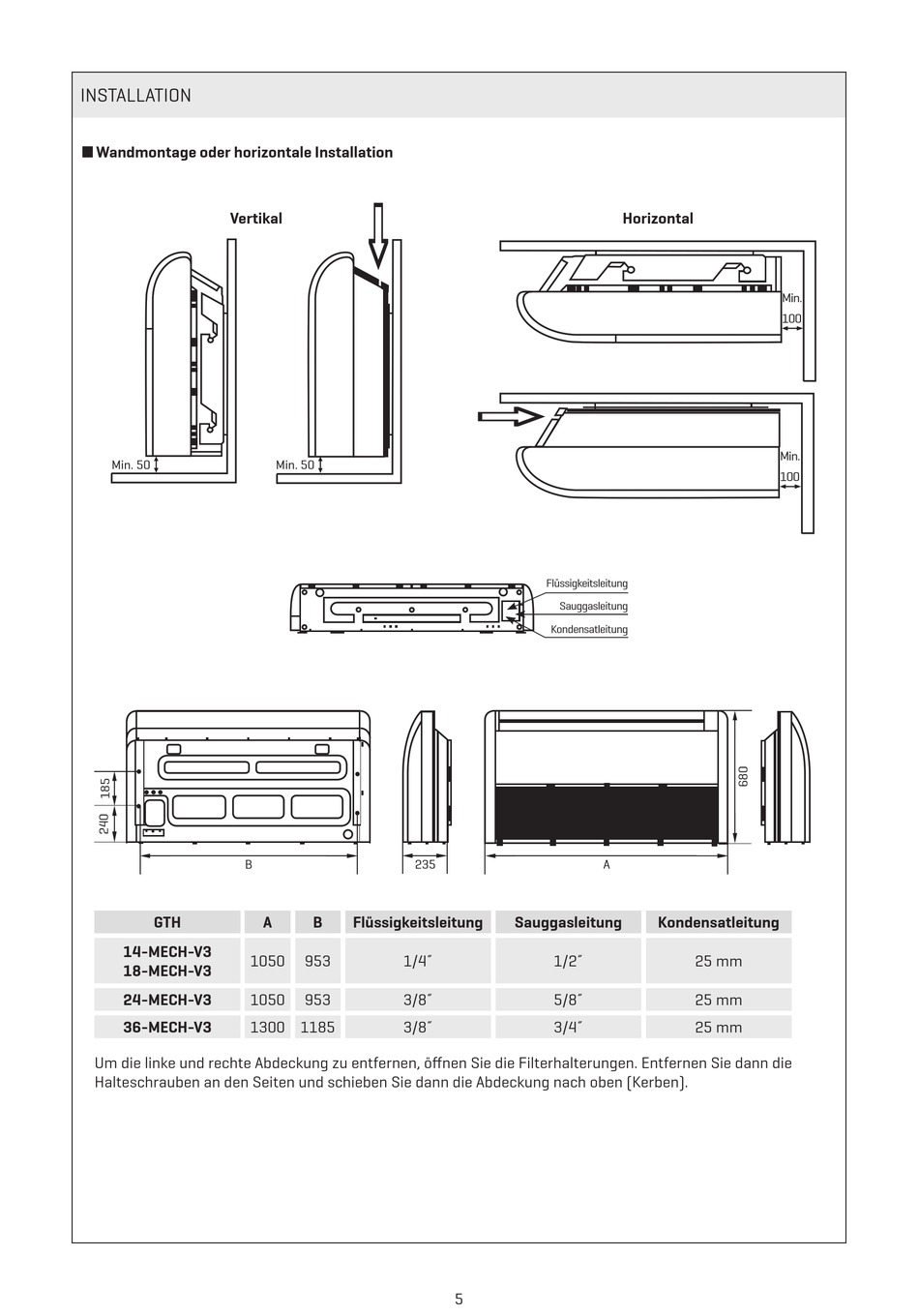

INStAllAtION
n Wandmontage oder horizontale Installation
Vertikal
Min. 50
B
GTH
14-MECH-V3
1050
18-MECH-V3
24-MECH-V3
1050
36-MECH-V3
1300 1185
um die linke und rechte Abdeckung zu entfernen, öffnen Sie die Filterhalterungen. Entfernen Sie dann die
halteschrauben an den Seiten und schieben Sie dann die Abdeckung nach oben (Kerben).
Min. 50
235
A
B
Flüssigkeitsleitung
953
1/4˝
953
3/8˝
3/8˝
Horizontal
Flüssigkeitsleitung
Sauggasleitung
Kondensatleitung
A
Sauggasleitung
1/2˝
5/8˝
3/4˝
5
Min.
100
Min.
100
Kondensatleitung
25 mm
25 mm
25 mm
