Elektronischer
Kopftransmitter
Messfühler
6
Der gewünschte Ausgangssignaltyp wird durch die Wahl des entsprechenden Kopftransmitters erzielt. End-
ress+Hauser liefert dem neuesten Stand der Technik entsprechende Transmitter (iTEMP®-Serie) in 2-Leiter-
Technik und mit 4...20-mA-, HART® oder PROFIBUS-PA®-Ausgangssignal. Sämtliche Transmitter lassen
sich problemlos am PC programmieren:
Kopftransmitter
Kommunikationssoftware
PCP TMT181
ReadWin® 2000
®
HART
TMT182
ReadWin® 2000, FieldCare, Handbedienmodul DXR275, DXR375
®
PROFIBUS PA
TMT184
FieldCare
Für PROFIBUS-PA®-Transmitter empfiehlt E+H die Verwendung von speziellen PROFIBUS®-Steckverbin-
dern. Standardmäßig wird der Weidmüller-Typ mitgeliefert. Ausführliche Informationen zu Transmittern ent-
nehmen Sie bitte der entsprechenden Dokumentation (siehe TI-Codes am Ende dieses Dokumentes). Wenn
kein Kopftransmitter eingesetzt wird, kann der Sensor über den Anschlusssockel mit einem externen Trans-
mitter verbunden werden (Hutschienen-Transmitter). Die gewünschte Konfiguration wird vom Kunden bei
der Bestellung angegeben.

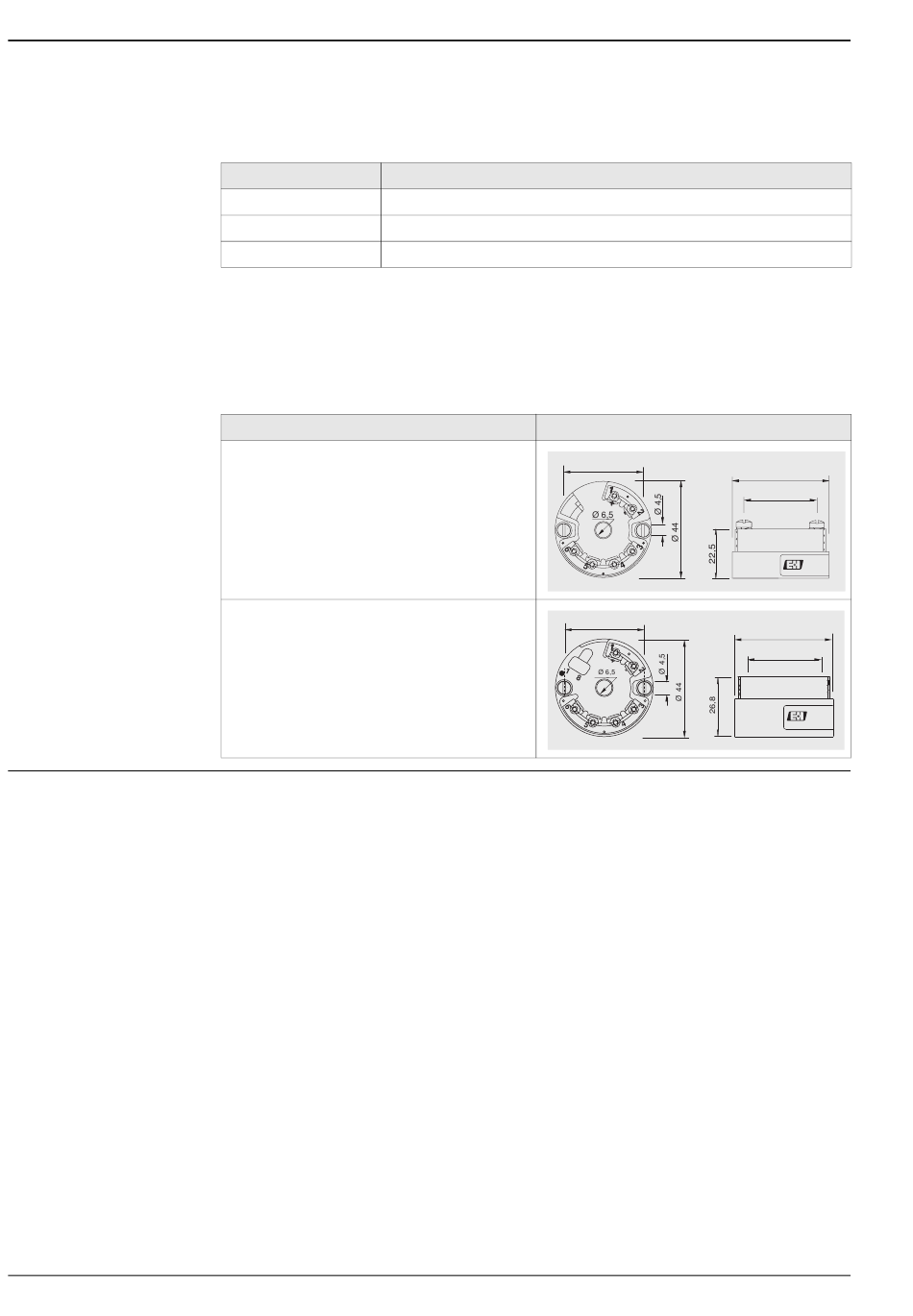

Folgende Kopftransmitter sind lieferbar:
Beschreibung
TMT180 und TMT181:PCP 4...20 mA. Die Transmitter
TMT180 und TMT181 sind am PC programmierbar. Der
TMT180 kann auch in einer Ausführung mit verbesserter
Messgenauigkeit (0,1°C statt 0,2°C) im Temperaturbe-
reich -50...250°C geliefert werden; ein Modell mit fes-
tem Messbereich (wird vom Anwender bei der Bestellung
angegeben) ist ebenfalls lieferbar.
Der TMT182 liefert am Ausgang ein 4...20-mA- und ein
überlagertes HART®-Signal. TMT182: Smart HART®.
TMT184: PROFIBUS-PA®.
Beim TMT184 mit PROFIBUS-PA®-Ausgangssignal kann
die Kommunikationsadresse per Software oder über
einen mechanischen DIP-Schalter eingestellt werden.
Beim TR65 besteht der Messfühler aus einem nicht austauschbaren mineralisolierten Messeinsatz (MgO) mit
einer Ummantelung aus AISI316L.
Als Einbaulänge (ML) können die am häufigsten verwendeten Abmessungen sowie kundenspezifische Längen
gewählt werden. Sie können vom Kunden ganz spezifisch aus einer großen Bandbreite von Werten ausgewählt
werden (siehe "Produktübersicht" am Ende dieses Dokumentes).
Für den Sensor kann eine Länge innerhalb eines Standardbereichs von 50 bis 5000 mm gewählt werden.
Sensoren mit einer Länge von mehr als 5000 mm können ebenfalls bestellt und geliefert werden, nachdem
zunächst eine technische Analyse der jeweiligen Anwendung vorgenommen wurde (max. Länge 30.000 mm).
Obwohl das Schaltungsschema des einfachen Pt100 immer mit 4 Leitern geliefert wird, kann der Anschluss
des Transmitters auch mit 3 Leitern erfolgen. In diesem Fall wird einfach einer der 4 Drähte nicht angeschlos-
sen (siehe Abb. 5).
Zeichnung
Ø 33
+
-
Ø 33
+
-
Omnigrad S TR65
Ø 44
Ø 33
Ø 44
Ø 33
