Regolazioni

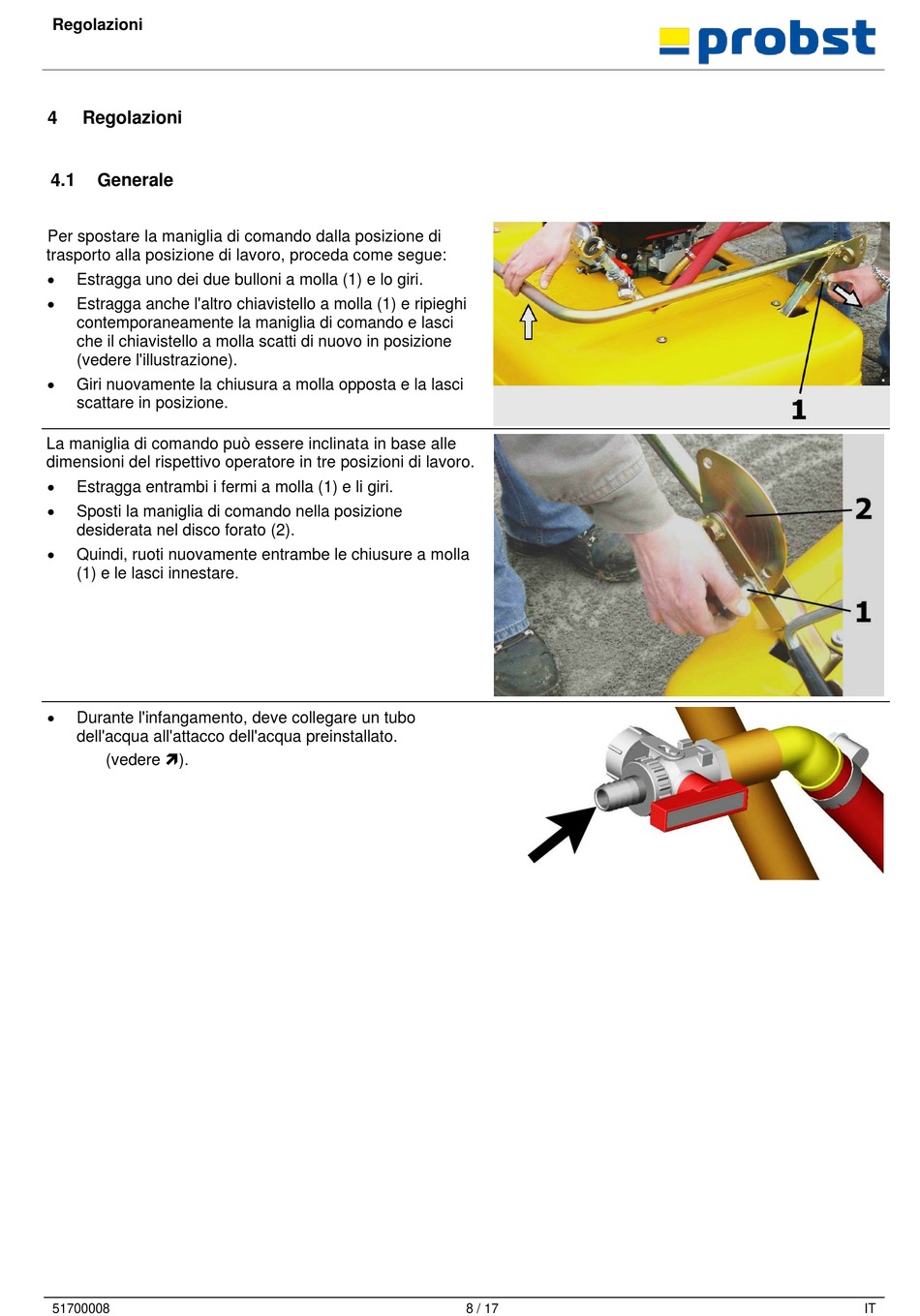

4 Regolazioni
4.1

Generale

Per spostare la maniglia di comando dalla posizione di
trasporto alla posizione di lavoro, proceda come segue:
•
Estragga uno dei due bulloni a molla (1) e lo giri.
•
Estragga anche l'altro chiavistello a molla (1) e ripieghi
contemporaneamente la maniglia di comando e lasci
che il chiavistello a molla scatti di nuovo in posizione
(vedere l'illustrazione).
•
Giri nuovamente la chiusura a molla opposta e la lasci
scattare in posizione.
La maniglia di comando può essere inclinata in base alle
dimensioni del rispettivo operatore in tre posizioni di lavoro.
•
Estragga entrambi i fermi a molla (1) e li giri.
•
Sposti la maniglia di comando nella posizione
desiderata nel disco forato (2).
•
Quindi, ruoti nuovamente entrambe le chiusure a molla
(1) e le lasci innestare.
•
Durante l'infangamento, deve collegare un tubo
dell'acqua all'attacco dell'acqua preinstallato.
(vedere ).
