Regolazioni

5 Regolazioni
5.1

Adeguamento al diametro esterno del tub

Le catene sono già regolate in fabbrica alla lunghezza
massima. Se le catene devono essere regolate più corte
(altezza della testa troppo elevata), allentare i bulloni
(F). Le catene devono essere regolate esattamente alla
stessa lunghezza e fissate. L'angolo di inclinazione non
deve essere superiore a 45°. Pericolo di caduta!
5.2

Impostazione dell'ampiezza di apertura

Aprire la pinza ruotando la vite di regolazione (E) (Fig. 3). Non superare l'ampiezza massima di apertura (vedi
targhetta), poiché il dado della vite di regolazione non è fissato; pericolo di caduta! Posizionare le fascette sulla
parete del tubo in modo che la leva angolare (B) si trovi all'interno (Fig. 4). Spingere la leva angolare (B) verso il
basso contro la forza della molla, fino all'arresto. Avvitare la vite di regolazione (E) finché l'ampiezza dell'apertura
non supera di 5-10 mm lo spessore della parete. L'ampiezza dell'apertura deve essere impostata allo stesso
modo per tutti i morsetti.
54400001 / 54400002 / 54400003

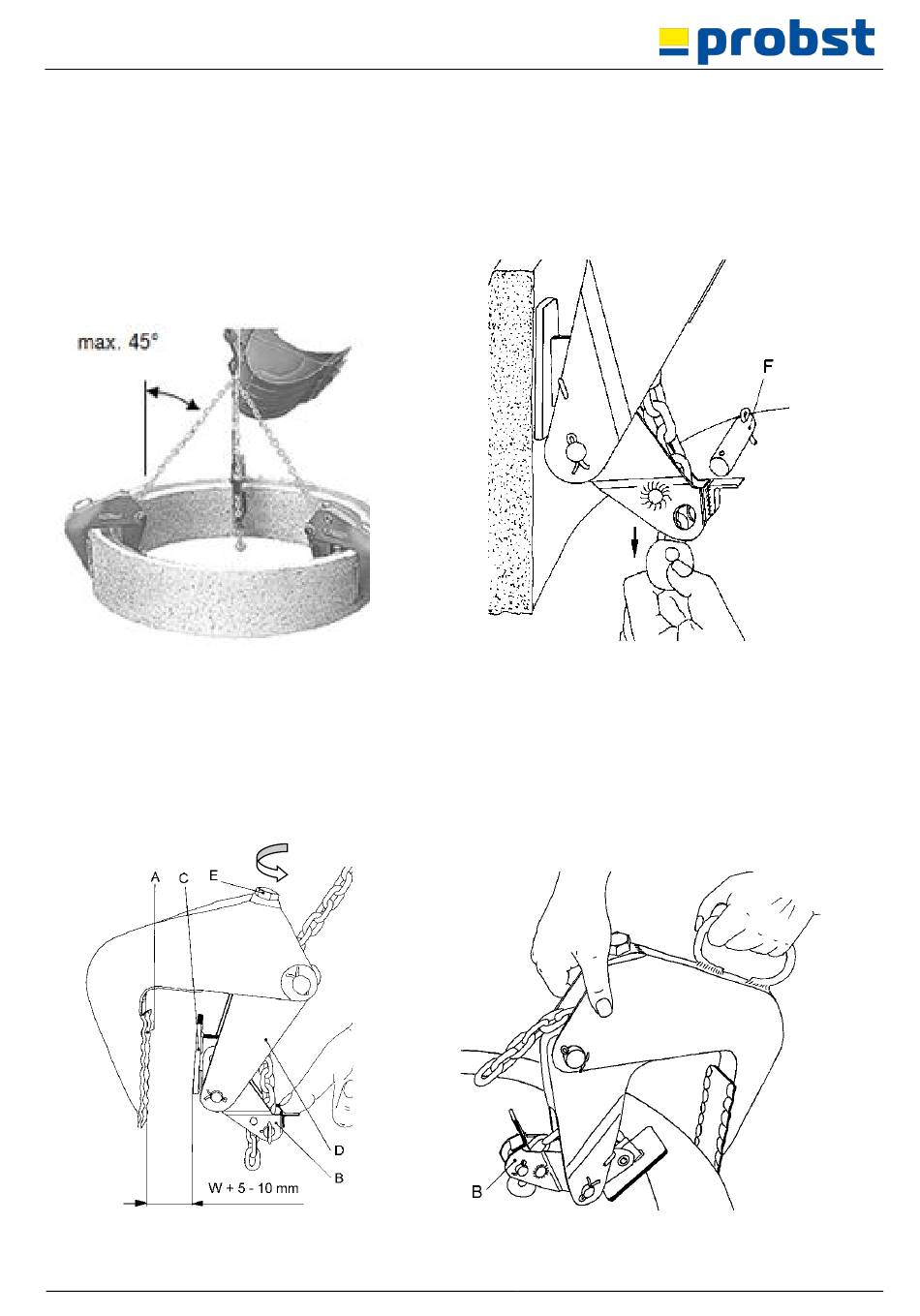

Fig. 1
