Regolazioni

4.1.4

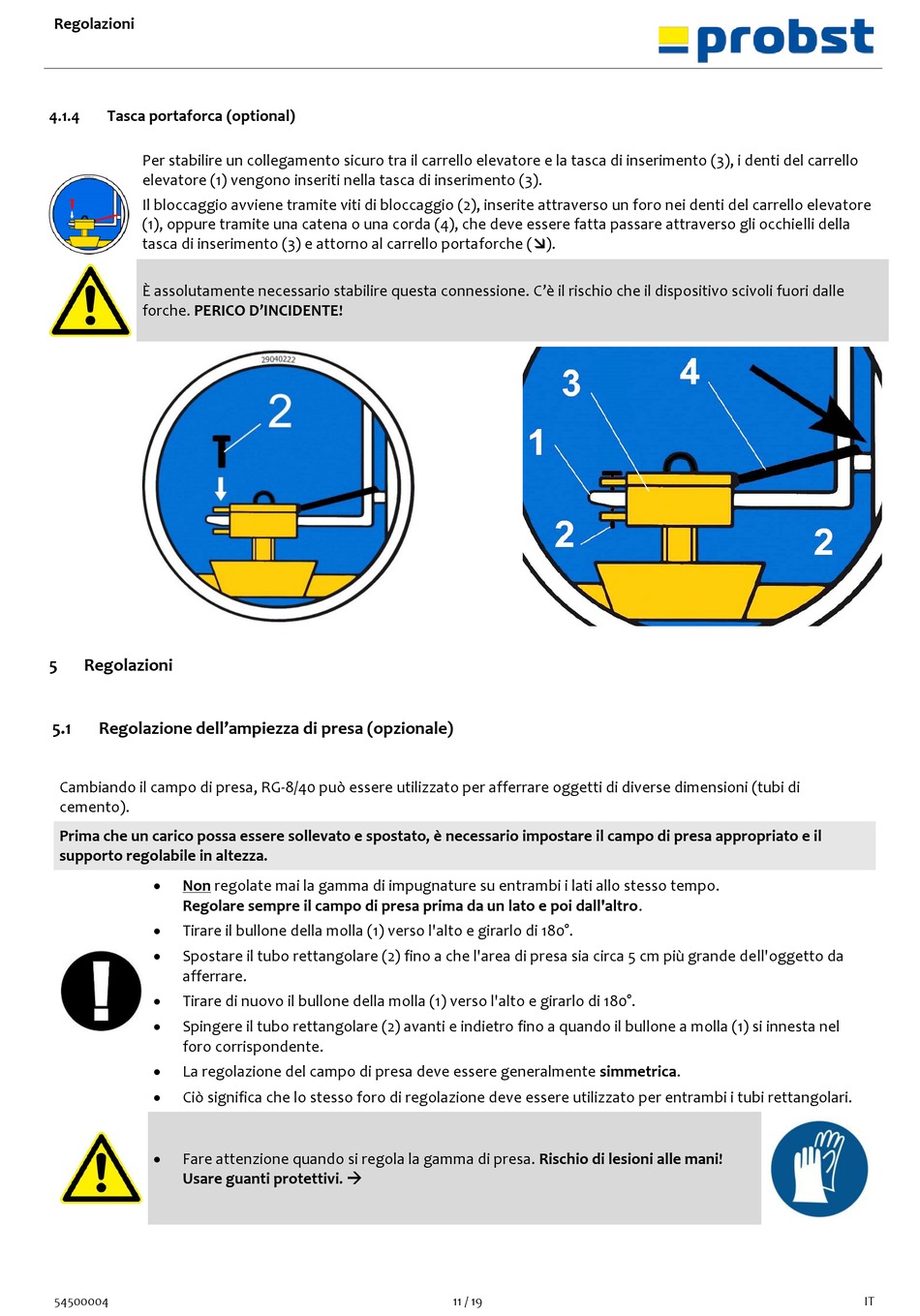

Tasca portaforca (optional)

Per stabilire un collegamento sicuro tra il carrello elevatore e la tasca di inserimento (3), i denti del carrello
elevatore (1) vengono inseriti nella tasca di inserimento (3).
Il bloccaggio avviene tramite viti di bloccaggio (2), inserite attraverso un foro nei denti del carrello elevatore
(1), oppure tramite una catena o una corda (4), che deve essere fatta passare attraverso gli occhielli della
tasca di inserimento (3) e attorno al carrello portaforche ().
È assolutamente necessario stabilire questa connessione. C'è il rischio che il dispositivo scivoli fuori dalle
forche. PERICO D'INCIDENTE!
5 Regolazioni
5.1

Regolazione dell'ampiezza di presa (opzionale)

Cambiando il campo di presa, RG-8/40 può essere utilizzato per afferrare oggetti di diverse dimensioni (tubi di
cemento).
Prima che un carico possa essere sollevato e spostato, è necessario impostare il campo di presa appropriato e il
supporto regolabile in altezza.
•
Non regolate mai la gamma di impugnature su entrambi i lati allo stesso tempo.
Regolare sempre il campo di presa prima da un lato e poi dall'altro.
•
Tirare il bullone della molla (1) verso l'alto e girarlo di 180°.
•
Spostare il tubo rettangolare (2) fino a che l'area di presa sia circa 5 cm più grande dell'oggetto da
afferrare.
•
Tirare di nuovo il bullone della molla (1) verso l'alto e girarlo di 180°.
•
Spingere il tubo rettangolare (2) avanti e indietro fino a quando il bullone a molla (1) si innesta nel
foro corrispondente.
•
La regolazione del campo di presa deve essere generalmente simmetrica.
•
Ciò significa che lo stesso foro di regolazione deve essere utilizzato per entrambi i tubi rettangolari.
•
Fare attenzione quando si regola la gamma di presa. Rischio di lesioni alle mani!
Usare guanti protettivi. →
54500004 11 / 19 IT
