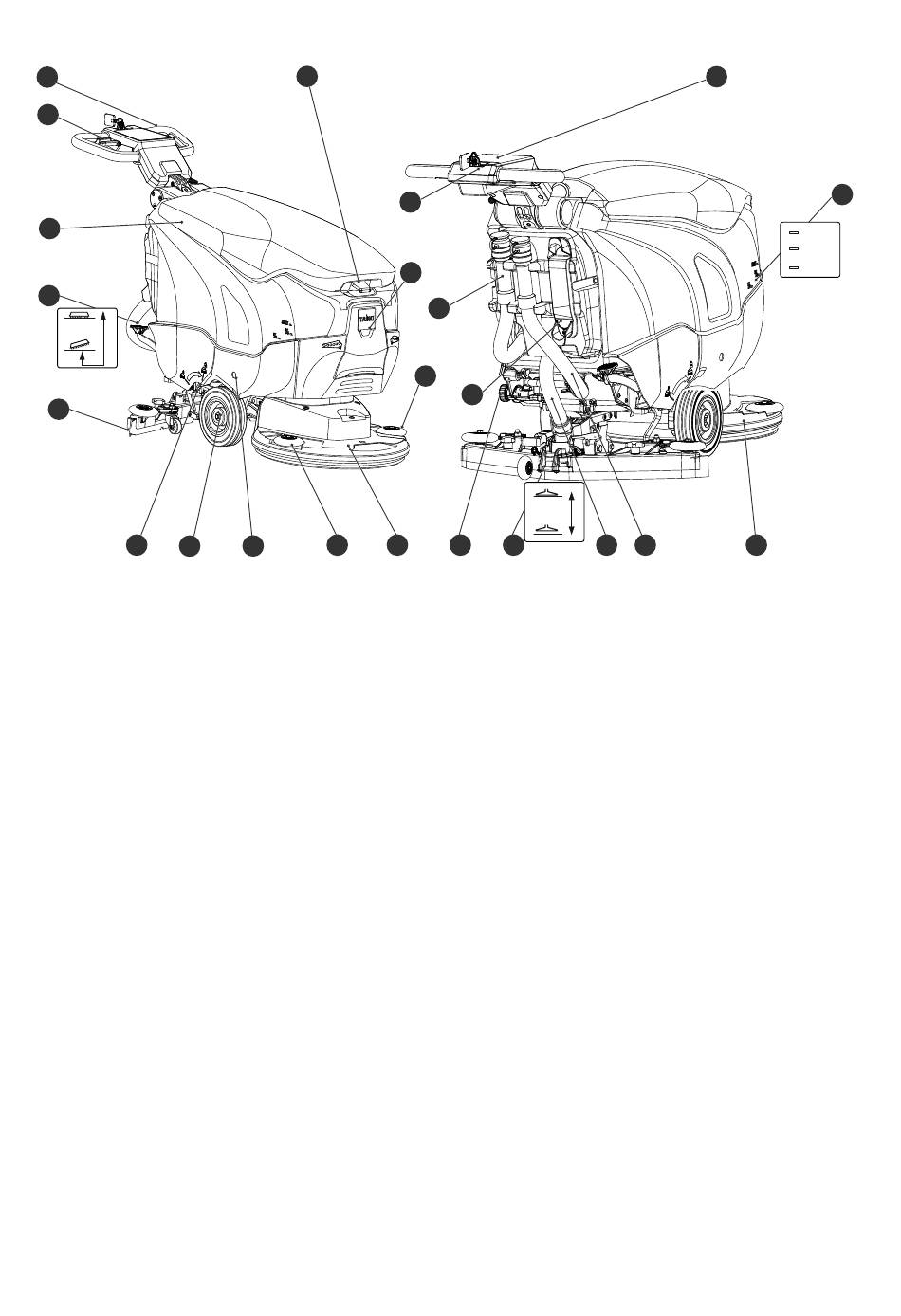

Общий вид конструкции машин
1
2
3
4
5
6
7
1 Приводная рукоятка
2 Переключатель режимов
3 Крышка бака
4 Вариант: Педаль рабочего органа
5 Осушитель
6 Рычаг для уменьшения давления щетки или рабочего
органа
7 Транспортировочное колесо
8 Устройство для разблокировки отсека питания
9 Отводящий ролик справа
10 Блок рабочих органов
11 Фильтр бака чистой воды
12 Педаль осушителя
13 Всасывающий шланг
14 Сливной шланг для моющего раствора (синяя крышка)
15 Рабочий орган (щетки, диски и т. п.)
16 Индикатор уровня заполнения
17 Панели управления
18 Разблокировка крышки бака
19 Камера для автоматической дозировки
20 Отводящий ролик слева
21 Механизм смотки провода
22 Сливной шланг для грязной воды (красная крышка)
23 Выключатель (аварийный)
18
23
19
20
9 10
8
22
21
11 12 13
17
MAX
3/4
1/4
14 15
16
