27.0 - COMBINACIÓN CON EL EXTENSOR DE FILM
Para el uso del extensor de film, consultar el manual de uso y mantenimiento de
PS14 y PS19.
27.1 - ELEVACIÓN
Elevar la máquina según lo indicado en la fig. 29 y seguir las instrucciones dadas en
los apartados 6.1, 6.3 y 6.4.
27.2 - ENGANCHE DEL EXTENSOR DE FILM
Enganchar el extensor de film al tractor según las instrucciones dadas en el capítulo
9. A continuación, acercar el tractor con el extensor a la trasplantadora y engancharla
como se describe en el mismo capítulo.

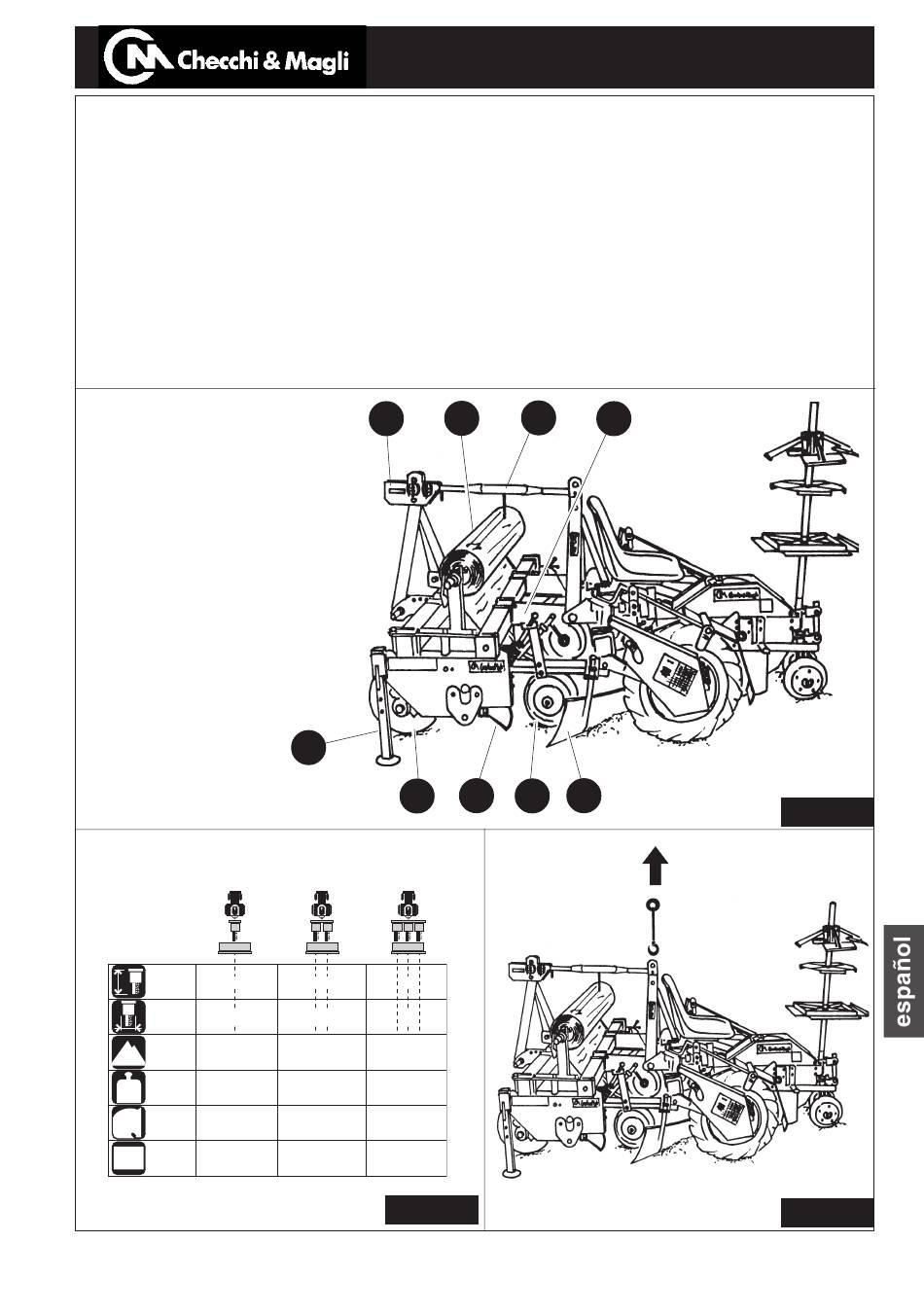

1 = Acople 3er. punto
2 = Bobina de film
3 = Brazo 3er. punto tras.
4 = Acople para trasplantadora
5 = Pata de apoyo
6 = Rodillo
7 = Reja descalzadora
8 = Rueda prensafilm
9 = Reja de aporcar
PS14 +
WOLF/1
230
cm.
200
cm.
150
cm.
H.
450
Kg
40
HP
29
Kw
1 2
5
6
PS14 + PS14 +
WOLF/2 WOLF/3
230 275
200 200
150 150
580 750
50 65
36 47
FIG. 28
WOLF
WOLF-COMPACT
3 4
7 8 9
FIG. 27
FIG. 29
