2.1.1
Ändern des Rohrdurchmessers
Der im Durchflussmesser eingestellte Rohrdurchmesser muss mit dem verwendeten Messblock überein-
stimmen. Nur dann werden die aktuellen Prozesswerte richtig gemessen.
Der Durchflussmesser ist ab Werk auf den bestellten Rohrdurchmesser eingestellt.
Kennzeichnung des
Rohrdurchmessers
Der eingestellte Rohrdurchmesser ist bei der Version mit Display über die Statusseite ersichtlich
und kann über den Menüpunkt „Rohrdurchmesser" geändert werden.
(--> 5 auf Seite 17)
Bei der Version ohne Display kann der Rohrdurchmesser mit der Konfiguratorsoftware EE-PCS
ausgelesen oder geändert werden.
2.2
Funktionen
2.2.1
Analogausgang (OUt 1)
Der Analoge Stromausgang dient zur Messung des aktuellen Durchflusses oder der Temperatur.
Ab Werk kann der Durchflussmesser mit der Einstellung 4...20 mA oder 0...20 mA bestellt wer-
den. Der Analog Start- und Endwert kann nachträglich über das Displaymenü oder die Konfigura-
torsoftware EE-PCS geändert werden.
Der Analogausgang verfügt über eine Ausfallinformation entsprechend NAMUR NE43. Bei einem Fehler
des Durchflussmessers (thermischer Sensor defekt) wird ein Signalpegel von 21 mA ausgegeben.
2.2.2
Schaltausgang (OUt 1 und OUt 2)
Für den Schaltausgang kann ein „Hysteresemodus" oder ein „Fenstermodus" gewählt werden.
Der Schaltausgang kann als Öffner (NC) oder Schließer (NO) eingestellt werden.
Die Einstellung der Schaltausgänge ist über das Displaymenü oder die Konfiguratorsoftware EE-
PCS möglich.
Nm ³ /h
Schaltpunkt
Hysterese
1
NO (Schließer)
0
1
NC (Öffner)
0
Abb. 2
Bedienungsanleitung EE741 Durchflussmesser für Druckluft und Gase

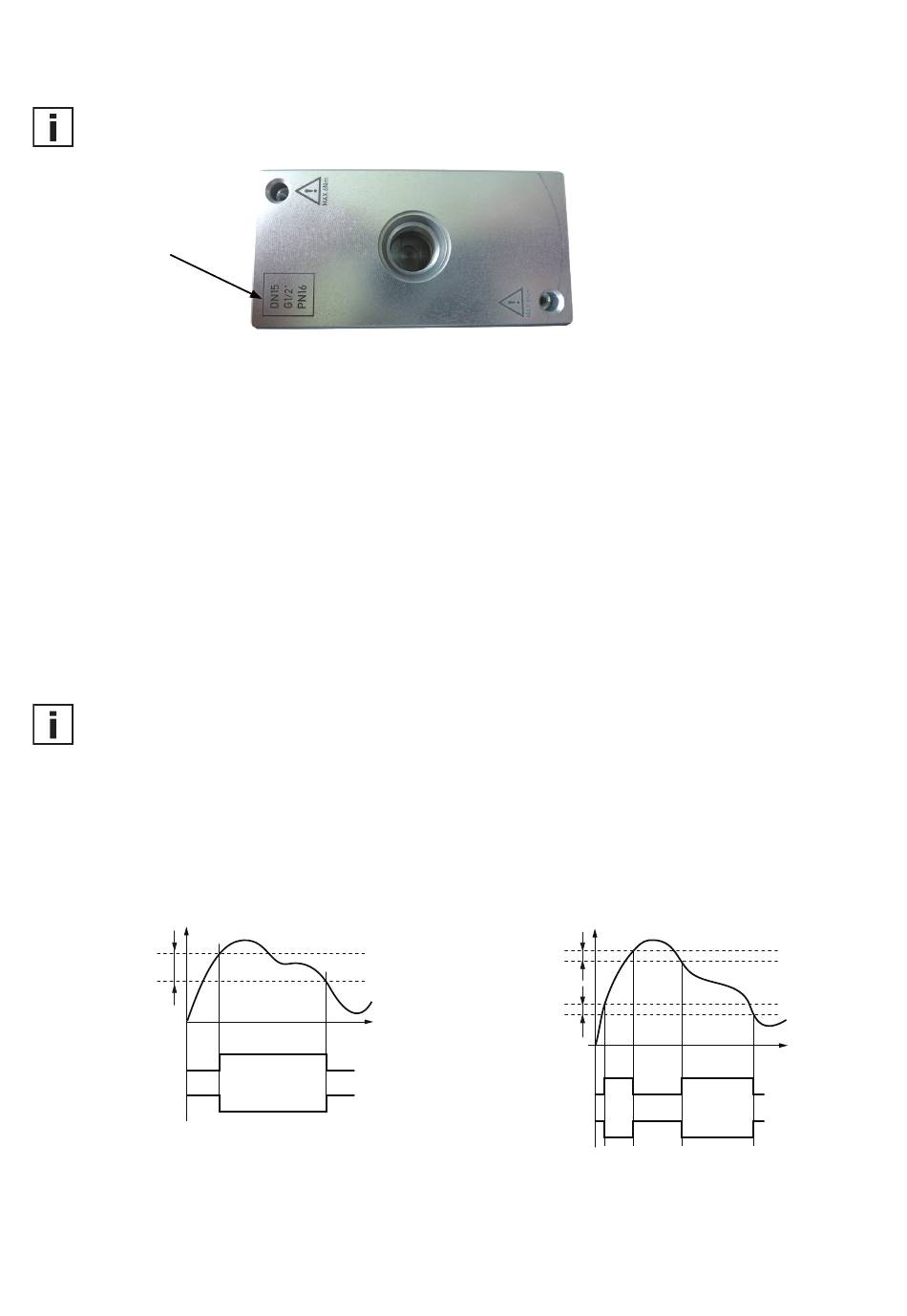

Abb. 1
Rohrdurchmesser am Messblock
t
Hysteresemodus
Nm 3 /h
Schaltpunkt oben
Hysterese oben
Schaltpunkt unten
Hysterese unten
1
NO (Schließer)
0
1
NC (Öffner)
0
Abb. 3
Fenstermodus
t
7
