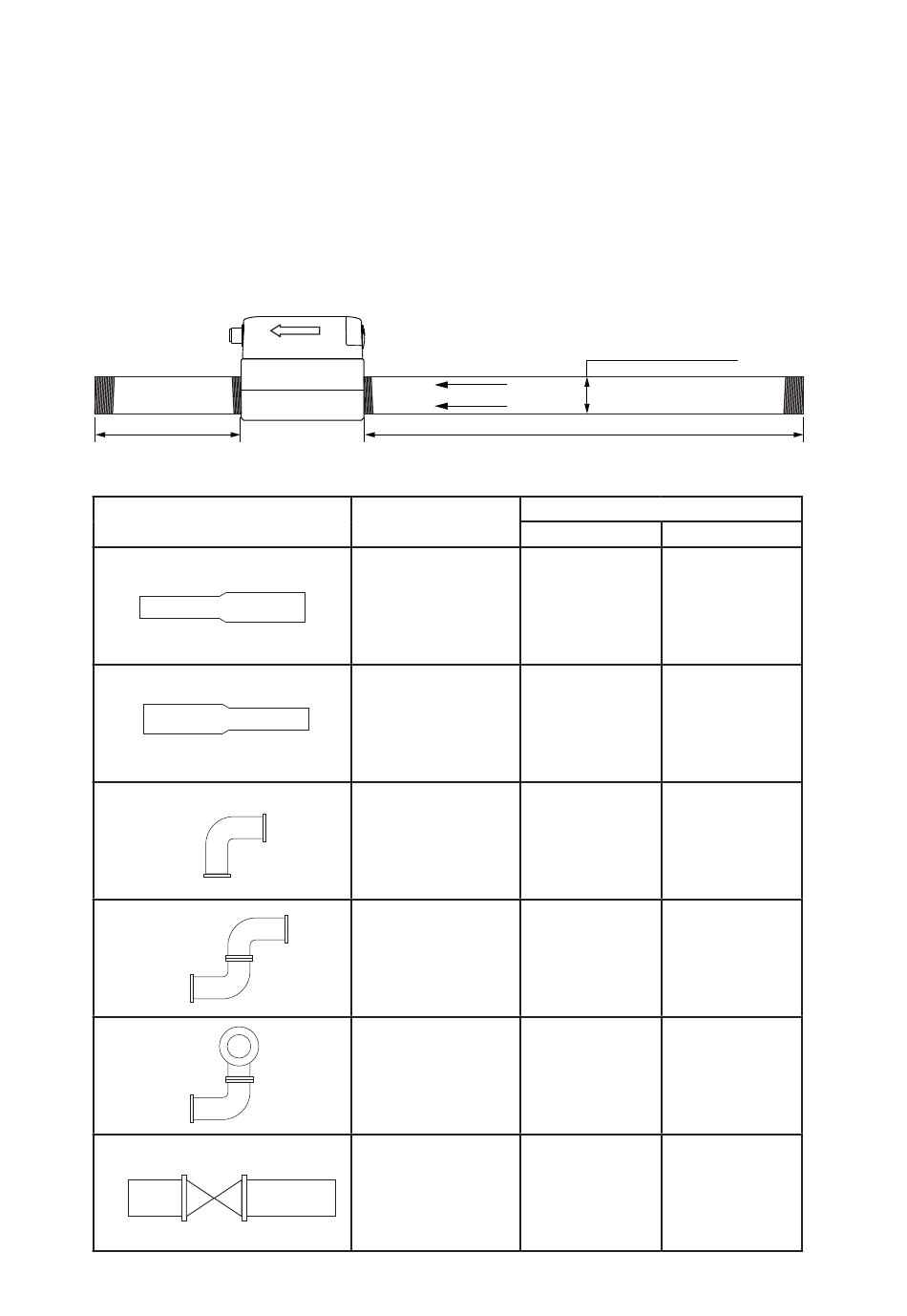

Erforderliche Messstrecke
Die spezifizierte Messgenauigkeit kann nur erreicht werden, wenn die nachfolgend beschriebe-
nen Ein- und Auslaufstrecken berücksichtigt werden.
Der Durchflussmesser sollte so weit als möglich von Strömungsstörungen entfernt montiert
werden. Strömungsstörungen sind z.B. Reduktionen, Aufweitungen, Krümmer, T-Stücke, Ventile,
Schieber, etc.
• Die angegebenen Werte sind Mindestmaße. Wenn möglich sollten größere Abstände verwen-
det werden.
• Ventile oder Schieber sollen Auslaufseitig (nach dem Durchflussmesser) eingebaut werden.
• Bei leichten Gasen müssen die Einlaufstrecken vergrößert werden.
Auslaufstrecke
Bedienungsanleitung EE741 Durchflussmesser für Druckluft und Gase
Flow Direction
Durchflussrichtung
Art
Erweiterung
Reduzierung
90° - Krümmer
Zwei 90° - Krümmer,
in einer Ebene
Zwei 90° - Krümmer,
in zwei Ebenen,
T-Stück
Ventil, Schieber
Rohrnennweite (DN)
Einlaufstrecke
(DN = Rohrnennweite)
Einlaufstrecke
Auslaufstrecke
15 x DN
15 x DN
20 x DN
25 x DN
30 x DN
50 x DN
5 x DN
5 x DN
5 x DN
5 x DN
5 x DN
5 x DN
