2.2.3
Impulsausgang (OUt 2) / Verbrauchszähler
Der Durchflussmesser besitzt einen integrierten Verbrauchszähler mit Impulsausgang. Die aktu-
elle Durchflussmenge wird fortlaufend summiert.
Einstellungen über Display oder Konfiguratorsoftware:
• Impulslänge: 0,02...2 Sekunden
• Impulswertigkeit: 0,1...1.000 m³

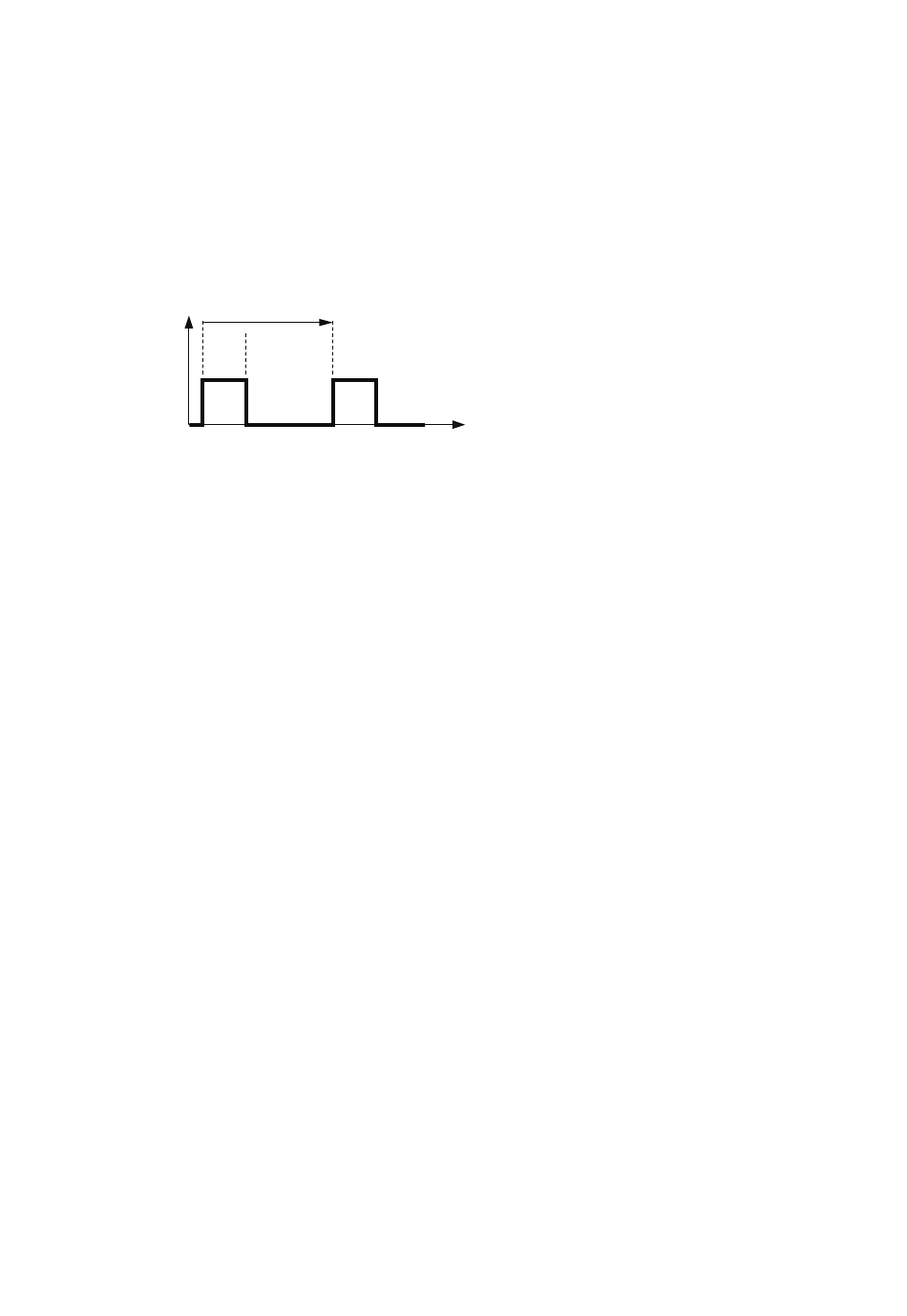

Das Impuls - Pause Verhältnis muss mindestens 1:2 sein. d.h. Die Impulspause muss min. dop-
pelt so lange sein wie die Impulslänge.
Der Abstand zwischen zwei Impulsen ist immer ≥ 2 s!
OUT 2
≥ 2 s
1/3
min. 2/3
Abb. 4
Impuls-Pause Verhältnis
Zur Kontrolle der eingestellten Impulslänge und Impulswertigkeit sind folgende MIN/MAX-For-
meln zu berücksichtigen:
Berechnung der min. „Impulswertigkeit" oder der max. „Impulslänge":
IMPW_MIN = NORMV_MAX [m³/h] * IMPL [s] / 1200
IMPL_MAX = IMPW [m³] * 1200 / NORMV_MAX [m³/h]
IMPW
IMPL
IMPW_MIN
IMPL_MAX
NORMV_MAX max. erwarteter Normvolumenstrom [m³/h]
Die summierte Verbrauchsmenge wird jede Minute gespeichert und geht auch bei einer Unterbre-
chung der Spannungsversorgung nicht verloren.
Der aktuelle Zählerstand kann am Display angezeigt werden. Das Rücksetzen des Verbrauchs-
zählers erfolgt über das Displaymenü oder die Konfiguratorsoftware EE-PCS.
Maximaler Verbrauchszählerstand:
Der maximale Verbrauchszählerstand am Display ist 999.999.999,0 m
Display „LCD maximum" an. Der interne Speicherstand läuft weiter. Im internen Speicher ist der
maximale Verbrauchszählerstand 3,4 * 10
lesen werden.
2.2.4
Einstellen der Normbedingungen
Die Messgröße Normvolumenstrom wird entsprechend der eingestellten Normbedingungen
berechnet.
Ab Werk ist der Durchflussmesser auf Normbedingungen nach DIN 1343 eingestellt.
Werkseinstellung: P
Der Durchflussmesser kann über das Displaymenü oder die Konfiguratorsoftware auf andere
Normbedingungen eingestellt werden.
2.2.5
Nullpunktabschaltung
Mit der Nullpunktabschaltung können geringe Durchflussmengen (unterhalb des eingestellten
Werts) ausgeblendet werden. Durchflüsse unterhalb des Abschaltwerts haben keine Aus-
wirkung auf Ausgangssignal, Anzeige und Verbrauchszähler. Aus diesem Grund sollte der
Abschaltpunkt niedrig gewählt werden.
Der Abschaltwert kann nur in m³/h oder ft³/min eingestellt werden.
8
Impulswertigkeit [m³]
Impulslänge [s]
min. Wert für Impulswertigkeit [m³]
max. Impulslänge [s]
= 1013,25 mbar, t
0
0
t
m
. Dieser kann mit der Konfiguratorsoftware ausge-
38
3
= 0°C (273,15 K)
Bedienungsanleitung EE741 Durchflussmesser für Druckluft und Gase
. Danach zeigt das
3
