Stellen Sie sicher, dass der Richtungspfeil am Gehäuse des Messumformers in die Strömungs-
richtung des Mediums zeigt. Bei falschem Einbau kann ein zusätzlicher Messfehler von ±3 %
vom Messwert auftreten.

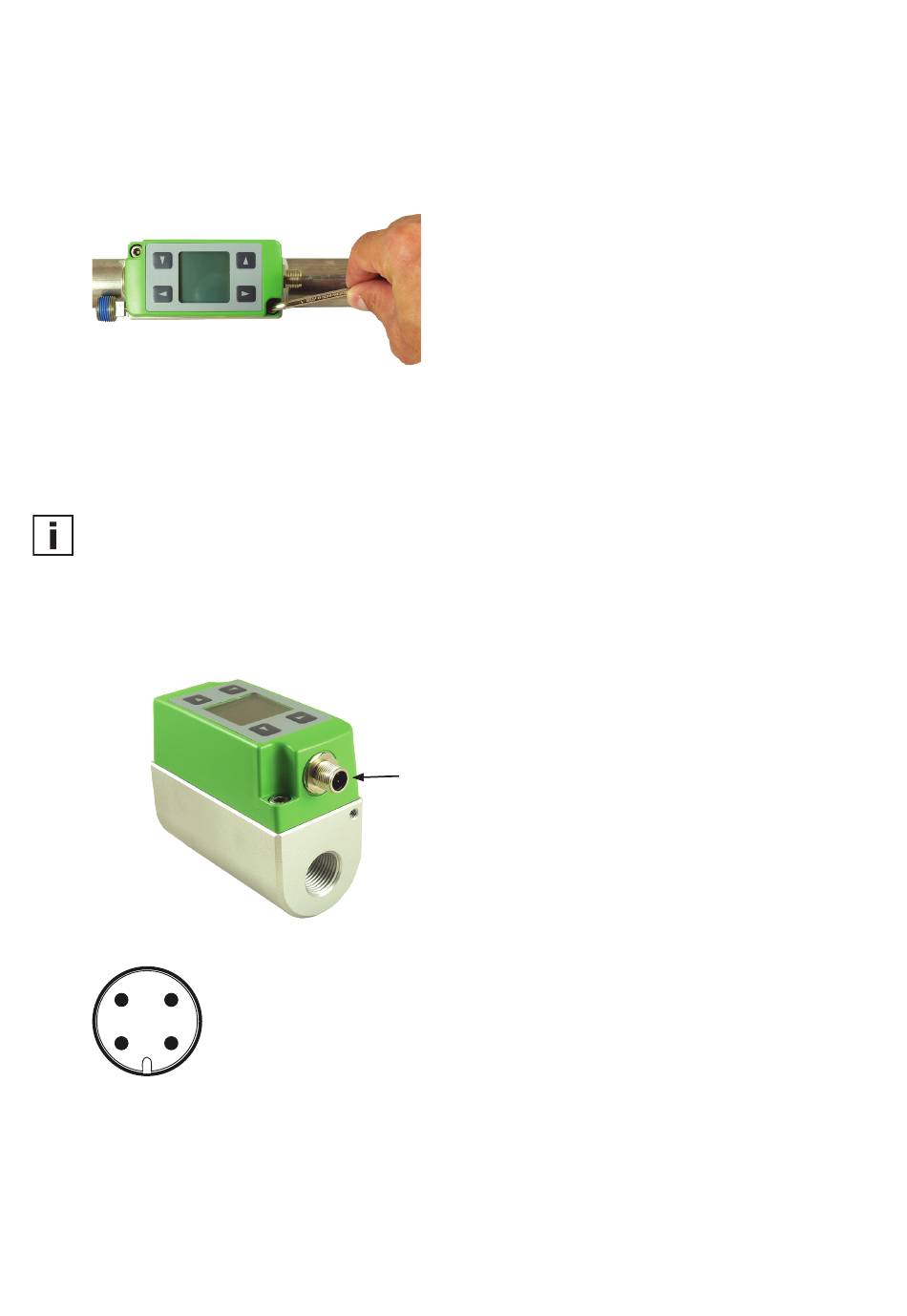

Die Montageschrauben mit einem max. Drehmoment von 6 Nm festziehen. Verwenden Sie dazu
den im Lieferumfang enthaltenen Innensechskantschlüssel (Inbus) 4 mm.
Abb. 8
Montageschrauben festziehen
Die mechanische Montage des Durchflussmessers ist damit abgeschlossen.
4
Elektrische Installation
Die elektrische Installation darf nur von einer ausgebildeten Fachkraft durchgeführt werden.
Es sind die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen zu befol-
gen.
Spannungsversorgung nach EN 50178, SELV, PELV.
4.1
Anschlussbild
Abb. 9
M12-Anschlussstecker
4
3
1
2
M12-Stecker am
Messumformer
Bedienungsanleitung EE741 Durchflussmesser für Druckluft und Gase
M12-Rundsteckverbinder 4 polig,
gemäß IEC 61076-2-101
Analog-/Schalt-/
Impulsausgang
1...V+
2...Ausgang 1
3...GND
4...Ausgang 2
Modbus RTU
1...V+
2...RS485 A (=D+)
3...GND
4...RS485 B (=D-)
M-Bus / Meter-bus
1...V+
2...M-Bus
3...GND
4...M-Bus
13
