STEUER-GATEWAY AIRZONE-ELEKTROMECHANISCHE ANLAGE
(AZX6ELECTROMEC)
Weitere Informationen finden Sie im Datenblatt.

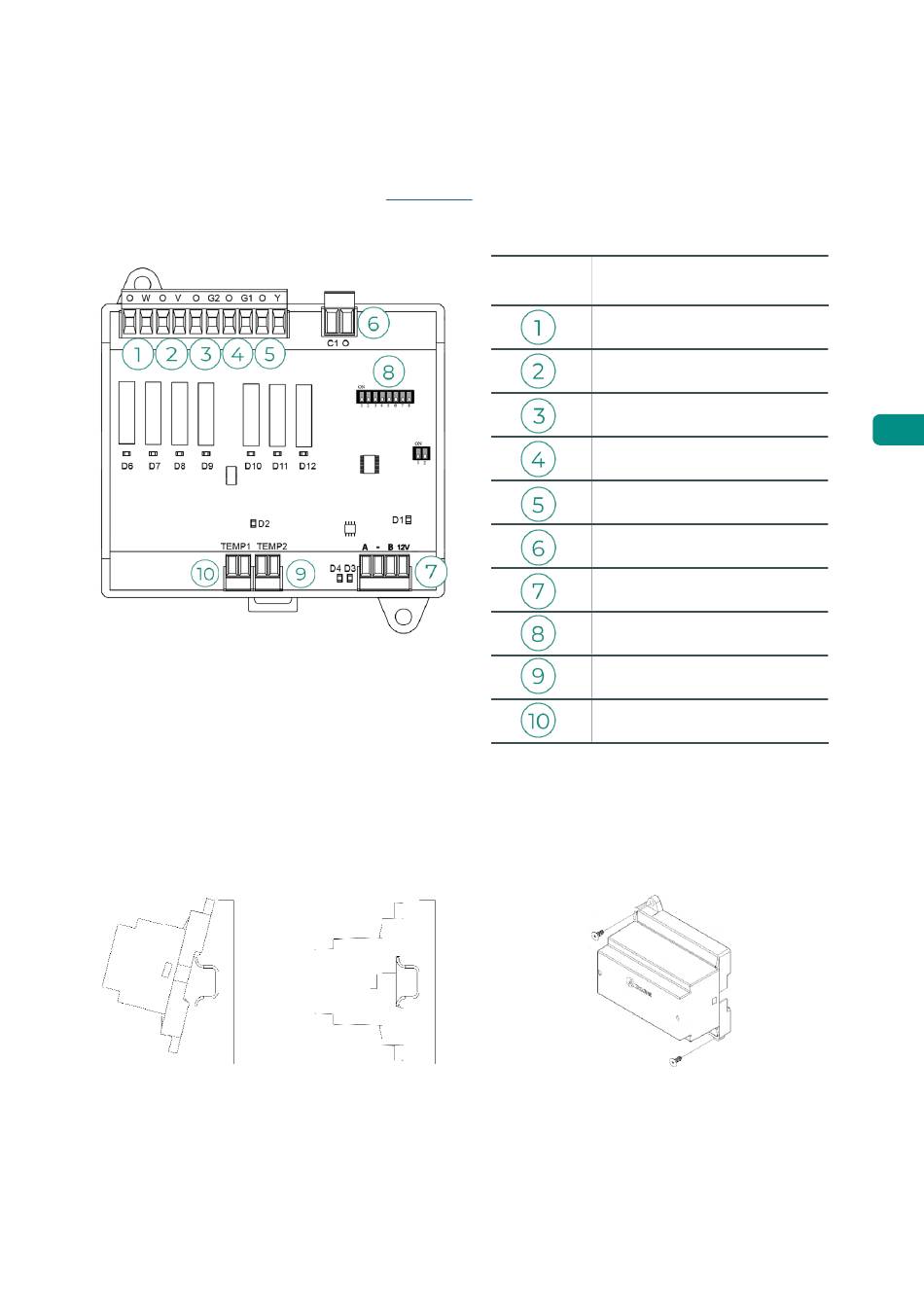

Elemente

Montage

Das Gerät ist für die Montage auf DIN-Schiene oder Wandmontage vorgesehen. Die
Spannungsversorgung des Moduls erfolgt über den Aggregatebus des Systemzentrale.
Der Einbauort und die Montage dieses Moduls müssen den geltenden Vorschriften über
elektronische Geräte entsprechen.
Montage auf DIN-Schiene
Hinweis: Um das Modul von der DIN-Schiene abzunehmen, ziehen Sie die Lasche nach unten,
um es zu lösen.
Nr. Beschreibung
Heizbetrieb
Lüftungsbetrieb
Kompressor 2
Kompressor 1
Kühlbetrieb
Heizkessel
Aggregatebus
DIP-Schalter
Heizkesselfühler
Aggregatfühler
Wandmontage
