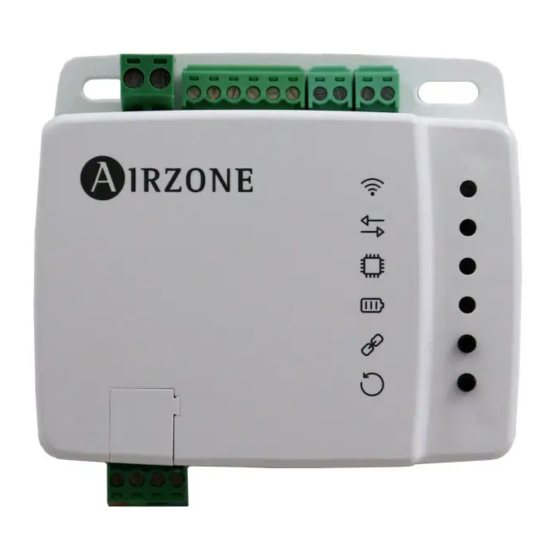

Seite 1 Quick guide Aidoo Pro AZAI6WSPxxx...
Seite 2 Smart thermostat connection ____________________________________________________ 10 > Integrations _______________________________________________________________________________ 11 AIDOO PRO HUB ACCESSORIES FOR DIRECT EXPANSION AC UNITS ____________________ 12 > Airzone Aidoo Pro Blueface Zero color thermostat wired ________________________ 12 > Connection ___________________________________________________________________________ 12 > AirQ Sensor ________________________________________________________________________________ 12 >...
Seite 3 Main screen __________________________________________________________________________ 27 > HVAC control _________________________________________________________________________ 28 > Operation mode _____________________________________________________________________ 28 > Fan speed ____________________________________________________________________________ 28 > Zone settings ________________________________________________________________________ 28 COMPATIBILITIES TOOL ____________________________________________________________________________ 29 > How to know if my AC unit is compatible with Airzone ___________________________ 29...
Seite 4 Environmental policy • Never dispose of this equipment with household waste. Electrical and electronic products contain substances that can be harmful to the environment if not properly handled. The crossed-out waste bin symbol indicates separate collection of electrical devices, which must be separated from other urban waste. For correct environmental management, at the end of its useful life the equipment should be taken to the collection centers provided for this purpose.
Seite 5 Airzone interfaces. The error will be visually indicated on the Airzone Cloud app until the incident is resolved. If the device is connected to a Blueface Zero thermostat, the error will also appear on the thermostat’s screen, and an acoustic alarm will sound from its buzzer (available only on version 1.5.2 or higher of the AZAI6BLUEZEROC...
Seite 6 Simulation Mode (configurable from Airtools on Airzone Cloud). Simulation Mode allows the Aidoo Pro device to be used from Airtools on Airzone Cloud even when it is not connected to an indoor unit. This mode allows you to control the following parameters: status, operation modes, fan speed, set-point temperature and adjust slats.
Seite 7 Cloud and/or wired integration with third-party smart thermostats (3PTI) (configurable from Airtools on Airzone Cloud). The Aidoo Pro device can connect with third-party smart thermostats through one of the following methods: • Cloud to Cloud connection, linking the Airzone Cloud account and the account of the thermostat manufacturer's app.
Seite 8 DEVICE ELEMENTS Reset of Factory reset the device Relay Port output RS-485 Digital Smart Connection to Power input indoor unit* thermostat supply Diagnostic connection input LEDs Connection cable Power Supply to the indoor unit* * Both the shape of the terminal on the Aidoo Pro device and the shape of the cable may vary depending on the compatible manufacturer.
Seite 9 Relay output (12 V) - Auxiliary heat 12 Vdc relay output for the control of the Auxiliary Heat function. Note: for further information see "Settings from Airtools on Airzone Cloud" in the "Advanced Settings" section. Power supply input 12 Vdc input that enables providing power to the Aidoo Pro device.
Seite 10 3 pins for 24 Vac power supply (RH, RC, C). Power supply External power input for unit not smart thermostat provided (For smart Smart thermostat thermostat) INDOOR UNIT Note: for further information see "Settings from Airtools on Airzone Cloud" in the "Advanced Settings" section.
Seite 11 INTEGRATIONS Protocol Availability Documentation Voice Assistants/Cloud Services Amazon Alexa Manual Google Assistant Manual SmartThings Manual IFTTT Manual Local API Manual Web API Open API Manual Web API Manual Consult the available drivers here Drivers Integration standards BACnet BACnet MS/TP Manual BACnet IP Modbus Modbus RTU...
Seite 12 Devices included in the solution: • AZAI6WSP - Aidoo Pro for Direct Expansion AC units • AZAI6BLUEZERO[C/N] - Airzone Aidoo Pro Blueface Zero Color Thermostat Wired Connection Connect the RS485 port of the Aidoo Pro device to the Blueface Zero Thermostat. AIRQ SENSOR Devices included in the solution: •...
Seite 13 AIRQ BOX Devices included in the solution: • AZAI6WSP - Aidoo Pro for Direct Expansion AC units • AZX6AIQBOXM - AirQ Box Air Purification Connection Connect the RS485 port of the Aidoo Pro device to the AZ1 port of the AirQ Box. AZX6AIQBOXM AZAI6WSP RS485...
Seite 14 AIRQ SENSOR + AIRQ BOX Devices included in the solution: • AZAI6WSP - Aidoo Pro for Direct Expansion AC units • AZX6AIQBOXM - AirQ Box Air Purification • AZX6AIQSNSx - AirQ Indoor Air Quality Sensor Connection Connect the RS485 port of the Aidoo Pro device to the AZ1 port of the AirQ Box and to the RS485 port of the AirQ Sensor.
Seite 15 AZAI6WSP - Aidoo Pro for Direct Expansion AC units • One of the following devices: AZC25CBxMOT - Airzone Flexa 25 main control board AZC25CBxIAQ - Easyzone 25 main control board AZCE8CB1MOT - Airzone Flexa 4.0 main control board AZPV8CBxIAQ - Easyzone IAQ main control board AZCE6FLEXA3 - Airzone Flexa 3.0 main control board...
Seite 16 After connecting your Aidoo Pro device to the main control board or a zone module in your Airzone system, follow the steps indicated in the Accessory Settings section and select the corresponding operating option.
Seite 17 ACCESSORY SETTINGS To configure the Aidoo Pro device with any of these accessories, open the Airzone Cloud app and follow the steps below. Locate your device Go the Integration Go to the Output in Airtools. menu. settings menu. Select the option that corresponds:...
Seite 18 IP address.* Displays the IP address of the device. Network settings.* Displays the advanced configuration options for the linked network. Remote diagnostics. Allows the Airzone technical team to diagnose the device and resolve issues remotely. As long as the "Remote Connection Service" option is enabled, the technical team can securely and temporarily access the device.
Seite 19 Lutron Palladiom. Enables indoor unit control via a Lutron Palladiom thermostat. • Airzone Thermostat. Allows control of the indoor unit through a wired Airzone Blueface thermostat. Note: this option is only available for selected Aidoo Pro devices for direct expansion AC units.
Seite 20 Indoor unit information The indoor unit information will depend on the model of the unit and the manufacturer. The parameters that can be shown in this section are as follows: Manufacturer*. Thermostat units. Allows you to select the units in which the manufacturer's thermostat will work (°C or °F).
Seite 21 HVAC system itself, and it will not be possible to make modifications to the unit from the Airzone interfaces. In addition, the auxiliary heating function will be deactivated. The error disappears only when the leakage has been resolved, regaining control over the indoor unit in the status prior to the incident.
Seite 22 SETTINGS FROM AIRTOOLS ON AIRZONE CLOUD Auxiliary Heat and Heat source lock Auxiliary Heat. It is used to activate or deactivate this function and to set configurations: • Delta On (T ). Offset applied to the setpoint temperature to activate Auxiliary Heat.
Seite 23 ON - Fan Mode (Max. Vel.) Without demand ON - Fan Mode (Min. Vel.) Demand External Without demand auxiliary ON - Fan Mode (Min. Vel.) Demand heat Without demand ON - Fan Mode (Min. Vel.) * Airzone Blueface Zero thermostat or third-party integration thermostats.
Seite 24 Demand ON - Heating/Auto Mode heat Without demand ON - Fan Mode (Min. Vel.) * Airzone Blueface Zero thermostat or third-party integration thermostats. < T < T Lock Heat Pump Lock Aux.Heat outside The outdoor temperature is higher than the heat p ump lockout temperature and the Auxiliary Heat lockout temperature.
Seite 25 Modes and temperature Basic Mode. This allows activation of Basic Mode on the Airzone Blueface Zero thermostat. Temperatures limits. By default it is disabled. Once it is enabled, it allows you to set the maximum temperature for heating mode and the minimum temperature for cooling mode.
Seite 26 Mode switching protection (min). Allows you to define the minimum operating time before allowing a change of mode, by default 30 min. Smart thermostat You can link your third-party smart thermostat account** with the Airzone Cloud app. To do this, follow the steps described in the Airzone Cloud app Manual.
Seite 27 Airzone Interfaces AIRZONE BLUEFACE ZERO Screensaver Date Zone name Room temperature Relative humidity Zone status, On/Off warnings or errors Main screen Operation mode Fan speed Room temperature Set-point temperature R e l a t i v e humidity HVAC control...
Seite 28 Anti-freezing. Prevents the room temperature in the zone from dropping below 10°C (50 °F), even if the zone is off. (In Stop mode it will not be activated). Timer. (only available on Airzone Cloud) The selectable values are: Off. The timer is off.
Seite 29 Compatibilities Tool HOW TO KNOW IF MY AC UNIT IS COMPATIBLE WITH AIRZONE Visit airzonecontrol.com, then go to the "Control solutions” menu and select Aidoo Pro: Once selected, click on "Consult compatibility": Select the brand and then the model of your indoor unit: The compatibility list with the selected unit will appear.
Seite 30 Contenido POLÍTICA MEDIOAMBIENTAL _____________________________________________________________________ 3 AIDOO PRO CONTROL WI-FI BY AIRZONE______________________________________________________ 4 > Control de dispositivos desde la App Airzone Cloud ______________________________ 4 > Funcionalidades __________________________________________________________________________ 4 > Elementos del dispositivo ______________________________________________________________ 7 > Reestablecimiento de valores de fábrica ______________________________________ 7 >...
Seite 31 Control de climatización __________________________________________________________ 27 > Modo de funcionamiento _________________________________________________________ 27 > Velocidad del ventilador ___________________________________________________________ 27 > Menú de configuración de zona _________________________________________________ 27 HERRAMIENTA COMPATIBILIDADES ____________________________________________________________ 28 > Cómo saber si mi unidad es compatible con Airzone _____________________________ 28...
Seite 32 Política medioambiental • No tire nunca este equipo con los desechos domésticos. Los productos eléctricos y electrónicos contienen sustancias que pueden ser dañinas para el medioambiente si no se les da el tratamiento adecuado. El símbolo del contenedor de basura tachado indica la recogida selectiva de aparatos eléctricos, que se diferencia del resto de basuras urbanas.
Seite 33 En este estado, no será posible realizar modificaciones en la unidad desde las interfaces de Airzone. El error se notificará a través de un aviso visual en la aplicación Airzone Cloud hasta que se solucione la incidencia. Si el dipositivo cuenta con un termostato Blueface Zero, el error se indicará...
Seite 34 Bloqueo de fuentes de calor en función de la temperatura exterior (configurable desde Airtools en Airzone Cloud). El dispositivo Aidoo Pro ofrece el control sobre una función que bloquea las fuentes de calor. La función Calor auxiliar se puede bloquear si la temperatura exterior es superior a un valor máximo seleccionable;...
Seite 35 Airtools en Airzone Cloud). El dispositivo Aidoo Pro es capaz de conectarse con termostatos inteligentes de terceros mediante uno de los siguientes modos: • Conexión Cloud to Cloud, vinculando la cuenta de Airzone Cloud y la cuenta de la app del fabricante del termostato. •...
Seite 36 ELEMENTOS DEL DISPOSITIVO Reestablecimiento Reinicio del valores de fábrica dispositivo Salida Puerto de relé RS-485 Conexión con Entrada Conexión Entrada unidad interior* digital termostato fuente de LEDs de inteligente alimentación diagnóstico Fuente de Cable de conexión alimentación con unidad interior* * Tanto la forma de la borna en el dispositivo Aidoo Pro como la del cable pueden variar en función del fabricante compatible.
Seite 37 Salida de relé (12V) - Calor Auxiliar Salida de relé a 12 Vdc para el control de la función de Calor Auxiliar. Nota: para más información consulte “Ajustes desde Airtools en Airzone Cloud” en el apartado “Configuración avanzada”. Entrada fuente de alimentación Entrada de 12 Vdc que permite alimentar el dispositivo Aidoo Pro.
Seite 38 3 pines para alimentación a 24 Vac (RH, RC, C). Fuente de External power input for alimentación no smart thermostat suministrada (para termostato Smart inteligente). thermostat UNIDAD INTERIOR Nota: para más información consulte “Ajustes desde Airtools en Airzone Cloud” en el apartado “Configuración avanzada”.
Seite 39 INTEGRACIONES Protocolo Disponibilidad Documentación Asistentes de voz / Servicios Cloud Amazon Alexa Manual Google Assistant Manual SmartThings Manual IFTTT Manual API Local Manual API Web Open API Manual API Web Manual Drivers Consulte aquí los drivers disponibles Estándares de integración BACnet BACnet MS/TP Manual...
Seite 40 Dispositivos que componen la solución: • AZAI6WSP - Aidoo Pro para equipos de Expansión Directa • AZAI6BLUEZEROC[B/N] - Termostato cable a color Airzone Aidoo Pro Blueface Zero Conexión Conecte el puerto RS485 del dispositivo Aidoo Pro al Termostato Blueface Zero. AIRQ SENSOR Dispositivos que componen la solución:...
Seite 41 AIRQ BOX Dispositivos que componen la solución: • AZAI6WSP - Aidoo Pro para equipos de Expansión Directa • AZX6AIQBOXM - AirQ Box Purificación del aire Conexión Conecte el puerto RS485 del dispositivo Aidoo Pro al Puerto AZ1 del AirQ Box. AZX6AIQBOXM AZAI6WSP RS485...
Seite 42 AIRQ SENSOR + AIRQ BOX Dispositivos que componen la solución: • AZAI6WSP - Aidoo Pro para equipos de Expansión Directa • AZX6AIQBOXM - AirQ Box Purificación del Aire • AZX6AIQSNSx - AirQ Sensor de Calidad de Aire Interior Conexión Conecte el puerto RS485 del dispositivo Aidoo Pro al Puerto AZ1 del AirQ Box y al puerto RS485 del AirQ Sensor.
Seite 43 AZAI6WSP - Aidoo Pro para equipos de Expansión Directa • Alguno de los siguientes dispositivos: AZC25CBxMOT - Central de sistema Airzone Flexa 25 AZC25CBxIAQ - Central de sistema Easyzone 25 AZCE8CBxMOT - Central de sistema Airzone Flexa 4.0 AZPV8CBxIAQ - Central de sistema Easyzone CAI AZCE6FLEXA3 - Central de sistema Airzone Flexa 3.0...
Seite 44 Tras conectar su dispositivo Aidoo Pro a la central o a un módulo de zona de su sistema Airzone, siga los pasos indicados en la sección Configuración de los accesorios y seleccione la opción de funcionamiento correspondiente.
Seite 45 CONFIGURACIÓN DE LOS ACCESORIOS Para configurar el dispositivo Aidoo Pro con alguno de estos accesorios, abra la aplicación Airzone Cloud y siga los siguientes pasos. Busque su dispositivo Acceda al menú de Acceda al menú en Airtools. Integración. de configuración de Salida.
Seite 46 Configuración de red*. Muestra las opciones de configuración avanzada de la red vinculada. Diagnóstico remoto. Permite al equipo técnico de Airzone realizar un diagnóstico del dipositivo y solucionar problemas de forma remota. Mientras la opción Servicio de conexión remota esté...
Seite 47 Puerto de integración: • Modbus RTU Aidoo. Configura el puerto de integración para comunicaciones mediante el protocolo RTU Airzone y permite la edición del ID Modbus y la selección de velocidad de comunicaciones. • BACnet MS/TP Aidoo. Configura el puerto de integración para comunicaciones mediante el protocolo BACnet MS/TP y permite la edición de la dirección MAC, BACnet...
Seite 48 Información de la unidad interior La información de la unidad interior dependerá del modelo de la unidad y el fabricante. Los parámetros que se pueden mostrar en esta sección son los siguientes: Fabricante*. Unidades del termostato. Permite seleccionar las unidades en las que trabajará...
Seite 49 Airzone. Además, se desactivará la función de calor auxiliar. El error desaparece únicamente cuando se soluciona la fuga, recuperando el control sobre la unidad interior en el estado previo a la incidencia.
Seite 50 AJUSTES DESDE AIRTOOLS EN AIRZONE CLOUD Calor Auxiliar y Bloqueo de fuentes de calor Calor Auxiliar. Permite activar o desactivar esta función y realizar las configuraciones: • Delta On (T ). Offset aplicado a la temperatura de consigna para activar el Calor Auxiliar.
Seite 51 Sin demanda ON - Modo Vent. (Vel. Min.) Demanda Sí Sin demanda Calor auxiliar externo Demanda ON - Modo Vent. (Vel. Min.) ON - Modo Vent. (Vel. Min.) Sin demanda * Termostato Airzone Blueface Zero o termostatos integrados de terceros.
Seite 52 Calor auxiliar externo Demanda ON - Modo Calor/Auto Sin demanda ON - Modo Vent. (Vel. Min.) * Termostato Airzone Blueface Zero o termostatos integrados de terceros. < T < T Lock Heat Pump Lock Aux.Heat exterior La temperatura exterior es superior a la temperatura de bloqueo de la bomba de calor y la temperatura de bloqueo del Calor Auxiliar, por lo que únicamente está...
Seite 53 Modos y temperatura Modo Básico. Permite activar el Modo Básico del termostato Airzone Blueface Zero. Límites de temperatura. Por defecto se encuentra deshabilitado. Una vez que se habilita, permite establecer la máxima temperatura en calor y la mínima temperatura en frío.
Seite 54 Puede vincular la cuenta de su termostato inteligente de terceros** con la app Airzone Cloud; para ello, siga los pasos descritos en el Manual de la App Airzone Cloud. Una vez realizada la vinculación, se podrá configurar, en el caso de no haber conexión con la cuenta de terceros, si el control lo realiza la app Airzone Cloud o el termostato (por defecto).
Seite 55 Interfaces Airzone AIRZONE BLUEFACE ZERO Salvapantallas Fecha Nombre de la zona Temperatura ambiente Humedad relativa Estado de la zona, On/Off avisos o errores Pantalla principal Modo de Velocidad del funcionamiento ventilador Temperatura ambiente Temperatura de consigna Humedad relativa Control de On/Off climatización...
Seite 56 Antihielo. Evita que la temperatura ambiente de su zona descienda por debajo de los 10 °C (50 °F), aunque su zona se encuentre apagada. Temporizador. (Disponible únicamente desde Airzone Cloud) Es un eco-temporizador de apagado de la zona. Los valores seleccionables son: Off.
Seite 57 Herramienta Compatibilidades CÓMO SABER SI MI UNIDAD ES COMPATIBLE CON AIRZONE Desde airzonecontrol.com acceda al menú soluciones de control y Aidoo Pro: Una vez seleccionado pulse sobre "Consulta compatibilidad": Seleccione marca y posteriormente modelo de su unidad interior: Le aparecerá la lista compatibilidad con la unidad seleccionada. Si su fabricante o unidad...
Seite 58 Connexion au thermostat intelligent ___________________________________________ 9 > Intégrations _______________________________________________________________________________ 10 ACCESSOIRES POUR AIDOO PRO POUR UNITÉS DE DÉTENTE DIRECTE ________________ 11 > Thermostat couleur Airzone Aidoo Pro Blueface Zero filaire ____________________ 11 > Connexion ____________________________________________________________________________ 11 > AirQ Sensor ________________________________________________________________________________ 11 >...
Seite 59 Contrôle de chauffage et refroidissement _____________________________________ 27 > Mode de fonctionnement _________________________________________________________ 27 > Vitesse du ventilateur _____________________________________________________________ 27 > Configuration de zone _____________________________________________________________ 27 OUTIL DE COMPATIBILITÉS _______________________________________________________________________ 28 > Comment savoir si mon unité est compatible avec Airzone ? ___________________ 28...
Seite 60 Politique environnementale • Ne jetez pas l'appareil dans la poubelle des déchets ménagers. Les appareils électriques et électroniques contiennent des substances qui peuvent être nocives pour l'environnement si ceux-ci ne sont pas traités correctement. Le symbole de la poubelle barrée d'une croix indique une collecte sélective des appareils électriques, différente du reste de déchets urbains.
Seite 61 à partir des interfaces Airzone. L'erreur sera signalée par un avertissement visuel dans l'application Airzone Cloud jusqu'à ce que le problème soit résolu. Si le dispositif est équipé d'un thermostat Blueface Zero, l'erreur sera indiquée par un message visuel sur son écran.
Seite 62 Blocage des sources de chaleur en fonction de la température extérieure (configurable dans Airtools sur Airzone Cloud). Le dispositif Aidoo Pro permet de contrôler une fonction qui bloque les sources de chaleur. La fonction de chauffage auxiliaire peut être bloquée si la température extérieure est supérieure à...
Seite 63 Intégration Cloud et/ou filaire avec des thermostats intelligents de tiers (3PTI) (configurable dans Airtools sur Airzone Cloud). Il est possible de connecter le dispositif Aidoo Pro à des thermostats intelligents tiers par l’un des modes suivants : • connexion Cloud to Cloud, en associant le compte Airzone Cloud au compte de l’application du fabricant du thermostat ;...
Seite 64 ÉLÉMENTS DU DISPOSITIF Rétablissement Réinitialisation des paramètres du dispositif d’usine Sortie Port de relais RS-485 Connexion à Entrée Connexion de Entrée l’unité intérieure* numérique thermostat pour source LED de intelligent d’alimentation diagnostic Source Câble de connexion d’alimentation à l'unité intérieure* * La forme de la borne sur le dispositif Aidoo Pro et celle du câble peuvent varier en fonction du fabricant compatible.
Seite 65 Sortie de relais (12 V) - Chauffage auxiliaire Sortie de relais de 12 VCC pour contrôler la fonction de chaleur auxiliaire. Note : pour plus d’informations, consultez « Réglages dans Airtools sur Airzone Cloud » dans la rubrique « Configuration avancée ». Entrée pour source d’alimentation Entrée de 12 VCC qui permet d’alimenter le dispositif Aidoo Pro.
Seite 66 également de 3 autres broches pour l’alimentation à 24 VCA (RH, RC, C). Source d’alimentation External power input for smart thermostat non fournie (Pour Smart thermostat thermostat intelligent) UNITÉ INTÉRIEURE Note : pour plus d’informations, consultez « Réglages dans Airtools sur Airzone Cloud » dans la rubrique « Configuration avancée ».
Seite 67 INTÉGRATIONS Protocole Disponibilité Documentation Assistants vocaux/Services de Cloud Amazon Alexa Manuel Google Assistant Manuel SmartThings Manuel IFTTT Manuel API locale Manuel API Web Open API Manuel API Web Manuel Consultez ici les drivers disponibles Drivers Standards d’intégration BACnet BACnet MS/TP Manuel BACnet IP Modbus...
Seite 68 Dispositifs composants la solution : • AZAI6WSP - Aidoo Pro pour unités de Détente directe • AZAI6BLUEZEROC[C/N] - Thermostat Couleur Airzone Aidoo Pro Blueface Zero Filaire Connexion Connectez le port RS485 du dispositif Aidoo Pro au Thermostat Blueface Zero. AIRQ SENSOR Dispositifs composants la solution :...
Seite 69 AIRQ BOX Dispositifs composants la solution : • AZAI6WSP - Aidoo Pro pour unités de Détente directe • AZX6AIQBOXM - AirQ Box Purification de l’air Connexion Connectez le port RS485 du dispositif Aidoo Pro au port AZ1 de l’AirQ Box. AZX6AIQBOXM AZAI6WSP RS485...
Seite 70 AIRQ SENSOR + AIRQ BOX Dispositifs composants la solution : • AZAI6WSP - Aidoo Pro pour unités de Détente directe • AZX6AIQBOXM - AirQ Box Purification de l’air • AZX6AIQSNSx - Capteur AirQ Sensor de qualité de l’air intérieur Connexion Connectez le port RS485 du dispositif Aidoo Pro au port AZ1 de l’AirQ Box et au port RS485 de l’AirQ Sensor.
Seite 71 AZAI6WSP - Aidoo Pro pour unités de Détente directe • Certains des dispositifs suivants : AZC25CBxMOT - Platine centrale Airzone du systeme Flexa 25 AZC25CBxIAQ - Platine centrale Easyzone 25 AZCE8CB1MOT - Platine centrale Airzone du systeme Innobus Pro8 AZPV8CBxIAQ - Platine centrale Easyzone QAI...
Seite 72 Après avoir connecté votre dispositif Aidoo Pro à la platine centrale ou à un module local de votre système Airzone, suivez les étapes indiquées dans la section Configuration des accessoires et sélectionnez l'option de fonctionnement correspondante.
Seite 73 CONFIGURATION DES ACCESSOIRES Pour configurer le dispositif Aidoo Pro avec l’un de ces accessoires, ouvrez l’application Airzone Cloud et suivez les étapes ci-dessous. Cherchez votre Accédez au menu Accédez au menu dispositif dans Intégration. de configuration Airtools. Sortie. Sélectionnez l’option appropriée :...
Seite 74 Configuration réseau*. Affiche les options de configuration avancée du réseau associé. Diagnostic à distance. Permet à l'équipe technique d'Airzone d'effectuer un diagnostic du dispositif et de résoudre les problèmes à distance. Tant que l'option « Service de connexion à distance » est activée, l'équipe technique peut accéder au dispositif de manière sécurisée et temporaire.
Seite 75 êtes enregistré sur Pelican, et numéro de série du thermostat Pelican associé. • BACnet IP Airzone. Configure le port d'intégration pour les communications à l'aide du protocole BACnet IP et permet l'édition de l'ID BACnet et du port BACnet. •...
Seite 76 Information sur l’unité intérieure Les informations de l’unité intérieure dépendent du modèle de l’unité et du fabricant. Les paramètres qui peuvent être affichés dans cette section sont les suivants : Fabricant*. Unités du thermostat. Permet de sélectionner les unités associées au thermostat du fabricant (°C ou °F). Temp.
Seite 77 à l'unité à partir des interfaces Airzone. La fonctionnalité de chauffage auxiliaire est également désactivée. L'erreur ne disparaît que lorsque la fuite est résolue. Le contrôle sur l’unité...
Seite 78 CONFIGURATION DANS AIRTOOLS SUR AIRZONE CLOUD Chauffage d'appoint et Blocage des sources de chaleur Chauffage d'appoint. Pour activer ou désactiver cette fonction et effectuer les réglages : • Delta (T ). Décalage appliqué à la température de consigne pour activer le Chauffage d'appoint.
Seite 79 ON - Mode Vent. (Vitesse max.) ON - Mode Vent. (Vitesse min.) Sans demande Demande Chauffage Sans demande d'appoint Demande ON - Mode Vent. (Vitesse min.) externe ON - Mode Vent. (Vitesse min.) Sans demande * Thermostat Airzone Blueface Zero ou thermostat de tiers intégré.
Seite 80 Demande ON - Mode Chauffage/Auto externe ON - Mode Vent. (Vitesse min.) Sans demande * Thermostat Airzone Blueface Zero ou thermostat de tiers intégré. < T < T Lock Heat Pump Lock Aux.Heat extérieure La température extérieure est supérieure à la température de blocage de la pompe à...
Seite 81 Modes et température Mode Basique. Permet d'activer le Mode Basique du thermostat Airzone Blueface Zero. Limites de température. Cette fonction est désactivée par défaut. Une fois activée, elle permet d’établir la température maximale en mode chauffage et la température minimale en mode refroidissement.
Seite 82 Cloud. Une fois l’association effectuée, vous pourrez déterminer (en l’absence de connexion avec le compte tiers) si le contrôle est effectué par l’application Airzone Cloud ou par le thermostat (par défaut). Si le contrôle est effectué par le thermostat tiers, la communication entre l'appareil Aidoo Pro et le thermostat s'effectue via les lignes G (ventilation), Y (refroidissement) et W (chaleur) de l'appareil Aidoo Pro.
Seite 83 Interfaces Airzone AIRZONE BLUEFACE ZERO Écran de veille Date Nom de la zone Température ambiante Humidité relative État de la zone, avertissements et On/Off erreurs Écran principal Mode de Vitesse du fonctionnement ventilateur Température ambiante Température de consigne Humidité relative Contrôle...
Seite 84 Hors-gel. Évite que la température ambiante de la zone descende sous les 10 °C (50 °F), y compris lorsque la zone est éteinte. (Il n'est pas possible d'activer cette fonction en mode Stop). Minuteur. (Uniquement pour Airzone Cloud) Les valeurs pouvant être sélectionnées sont : Off. Minuterie éteinte.
Seite 85 Outil de compatibilités COMMENT SAVOIR SI MON UNITÉ EST COMPATIBLE AVEC AIRZONE ? Sur airzonecontrol.com, accédez au menu « Solutions de contrôle », puis cliquez sur Aidoo Pro : Une fois Aidoo Pro sélectionné, cliquez sur « Vérifier la compatibilité ». Sélectionnez la marque, puis le modèle de votre unité intérieure : Vous verrez s’afficher une liste des compatibilités de l’unité...
Seite 86 Collegamento al termostato intelligente _______________________________________ 9 > Integrazioni ________________________________________________________________________________ 10 ACCESSORI AIDOO PRO PER UNITÀ A ESPANSIONE DIRETTA ____________________________ 11 > Termostato colori Airzone Aidoo Pro Blueface Zero a cavo ______________________ 11 > Collegamento ________________________________________________________________________ 11 > AirQ Sensor ________________________________________________________________________________ 11 >...
Seite 87 Controllo della climatizzazione __________________________________________________ 27 > Modo di funzionamento ___________________________________________________________ 27 > Velocità del ventilatore ____________________________________________________________ 27 > Configurazione di zona ____________________________________________________________ 27 STRUMENTI COMPATIBILI _________________________________________________________________________ 28 > Come sapere se la propria unità è compatibile con Airzone _____________________ 28...
Seite 88 Politica ambientale • Non smaltire mai questa unità insieme agli altri rifiuti domestici. I prodotti elettrici ed elettronici contengono sostanze che possono essere dannose per l'ambiente in assenza di un adeguato trattamento. Il simbolo del cassonetto contrassegnato da una croce indica la raccolta separata delle apparecchiature elettriche, differente dal resto dei rifiuti urbani.
Seite 89 Airzone. L'errore verrà notificato tramite un avviso visivo nell'app Airzone Cloud fino alla risoluzione dell’inconveniente. Se il dispositivo è dotato di un termostato Blueface Zero, l'errore sarà segnalato tramite un avviso visivo sullo schermo e si attiverà un allarme acustico generato dal buzzer del termostato (disponibile solo nella versione 1.5.2 o...
Seite 90 Blocco delle fonti di calore in base alla temperatura esterna (configurabile da Airtools su Airzone Cloud). Il dispositivo Aidoo Pro offre il controllo su una funzione che blocca le fonti di calore. La funzione Calore Ausiliare può essere bloccata se la temperatura esterna è superiore a un valore massimo selezionabile;...
Seite 91 Integrazione Cloud e/o cablata con termostati intelligenti di terzi (3PTI) (configurabile da Airtools su Airzone Cloud). Il dispositivo Aidoo Pro è in grado di connettersi a termostati intelligenti di terzi tramite uno dei seguenti modi: • Connessione Cloud to Cloud, collegando l'account Airzone Cloud e l'account dell'app del costruttore del termostato.
Seite 92 ELEMENTI DEL DISPOSITIVO Ripristino ai valori Riavvio del di fabbrica dispositivo Porta Uscita RS-485 del relè Collegamento Entrata Collegamento Entrata fonte di a unità interna* digitale termostato alimentazione LED di intelligente diagnosi Cavo di Fonte di collegamento alimentazione all’unità interna* * Sia la forma del morsetto sul dispositivo Aidoo Pro che la forma del cavo possono variare a seconda del costruttore compatibile.
Seite 93 Uscita del relè (12 V) - Caldo ausiliare Uscita del relè a 12 Vdc per il controllo della funzione di Caldo Ausiliare. Nota: per ulteriori informazioni, consultare "Impostazioni da Airtools su Airzone Cloud" nella sezione "Configurazione avanzata". Entrata fonte di alimentazione Entrata a 12 VDC che consente di alimentare il dispositivo Aidoo Pro.
Seite 94 Rosso | Vermelho | Rot Bianco | Branco | Weiß Giallo | Amarelo | Gelb Verde | Verde | Grün UNITÀ INTERNA Blu | Azul | Blau Nota: per ulteriori informazioni, consultare "Impostazioni da Airtools su Airzone Cloud" nella sezione "Configurazione avanzata".
Seite 95 INTEGRAZIONI Protocollo Disponibilità Documentazione Assistenti vocali/Servizi Cloud Amazon Alexa Manuale Google Assistant Manuale SmartThings Manuale IFTTT Manuale API Local Manuale API Web Open API Manuale API Web Manuale Controllare qui i driver disponibili Drivers Standard di integrazione BACnet BACnet MS/TP Manuale BACnet IP Modbus...
Seite 96 Dispositivi che compongono la soluzione: • AZAI6WSP - Aidoo Pro per unità a Espansione diretta • AZAI6BLUEZEROC[B/N] - Termostato Colori Airzone Aidoo Pro Blueface Zero A Cavo Collegamento Collegare la porta RS485 del dispositivo Aidoo Pro al Termostato Bluefaze Zero. AIRQ SENSOR Dispositivi che compongono la soluzione: •...
Seite 97 AIRQ BOX Dispositivi che compongono la soluzione: • AZAI6WSP - Aidoo Pro per unità a Espansione diretta • AZX6AIQBOXM - AirQ Box Purificazione dell'aria Collegamento Collegare la porta RS485 del dispositivo Aidoo Pro alla porta AZ1 dell'AirQ Box. AZX6AIQBOXM AZAI6WSP RS485...
Seite 98 AIRQ SENSOR + AIRQ BOX Dispositivi che compongono la soluzione: • AZAI6WSP - Aidoo Pro per unità a Espansione diretta • AZX6AIQBOXM - AirQ Box Purificazione dell'aria • AZX6AIQSNSx - AirQ Sensor di qualità dell'aria interna Collegamento Collegare la porta RS485 del dispositivo Aidoo Pro alla porta AZ1 dell'AirQ Box e alla porta RS485 dell'AirQ Sensor.
Seite 99 AZPV6CB1MOT - Scheda centrale Easyzone AZCE6IBPRO6 - Scheda centrale Airzone Innobus Pro6 AZDI6ACUAZONE - Scheda centrale Airzone Acuazone AZVAFCBx[aaa] - Scheda centrale del sistema Airzone VAF Collegamento Collegare la porta RS485 del dispositivo Aidoo Pro alla porta IU della scheda centrale del sistema, ovvero al punto in cui sarebbe normalmente collegata l’interfaccia di comunicazione.
Seite 100 Dopo aver collegato il dispositivo Aidoo Pro alla scheda centrale o a un modulo di zona del sistema Airzone, seguire la procedura indicata nella sezione Configurazione degli accessori e selezionare l'opzione di funzionamento corrispondente.
Seite 101 CONFIGURAZIONE DEGLI ACCESSORI Per configurare il dispositivo Aidoo Pro con uno di questi accessori, aprire l'applicazione Airzone Cloud e seguire la seguente procedura. Cercare il proprio Accedere al menu Accedere al menu dispositivo in Integrazione. di configurazione Airtools. Uscita. Selezionare l'opzione corrispondente:...
Seite 102 Configurazione di rete*. Mostra le opzioni di configurazione avanzata della rete collegata. Diagnostica remota. Consente al team tecnico di Airzone di diagnosticare e risolvere i problemi del dispositivo da remoto. Se l'opzione "Servizio di collegamento remoto” è attivato, il team tecnico potrà...
Seite 103 è registrato su Pelican e numero di serie del termostato Pelican associato. • BACnet IP Airzone. Configura la porta di integrazione per le comunicazioni tramite il protocollo BACnet IP e consente la modifica dell'ID BACnet e della porta BACnet.
Seite 104 Informazioni sull’unità interna Le informazioni sull'unità interna dipendono dal modello e dal costruttore dell'unità. I parametri che possono essere visualizzati in questa sezione sono i seguenti: Costruttore*. Unità del termostato. Consente di selezionare le unità su cui lavorerà il termostato del costruttore (°C o °F). Temperatura di lavoro esterna ammessa*.
Seite 105 Aidoo Pro sull'unità, che sarà gestita dal sistema di climatizzazione stesso, e non sarà possibile apportare modifiche all'unità dalle interfacce di Airzone. Inoltre, la funzione di caldo ausiliario sarà disattivata. L'errore scompare solo quando la perdita viene risolta, recuperando il controllo sull'unità...
Seite 106 IMPOSTAZIONI DA AIRTOOLS SU AIRZONE CLOUD Calore Ausiliare e Blocco delle fonti di calore Calore Ausiliare. Permette di attivare o disattivare questa funzione e di configurare le impostazioni: • Delta On (T ). Offset applicato alla temperatura di set point per attivare la modalità Calore Ausiliare.
Seite 107 ON - Modo Fan (Vel. Min.) Nessuna domanda Domanda Sì Nessuna domanda Calore ausiliare esterno Domanda ON - Modo Fan (Vel. Min.) ON - Modo Fan (Vel. Min.) Nessuna domanda * Termostato Airzone Blueface Zero o termostati integrati di terze parti.
Seite 108 Calore ausiliare esterno ON - Modo Caldo/Auto Domanda Nessuna domanda ON - Modo Fan (Vel. Min.) * Termostato Airzone Blueface Zero o termostati integrati di terze parti. < T < T Lock Heat Pump Lock Aux.Heat esterna La temperatura esterna è superiore alla temperatura di blocco della pompa di calore e alla temperatura di blocco del Calore Ausiliarie, quindi solo il Calore Ausiliarie è...
Seite 109 Modo e temperatura Modo base. Consente di attivare il Modo base del termostato Airzone Blueface Zero. Limiti di temperatura. È disattivato per difetto, ma una volta attivato consente di impostare la massima temperatura in caldo e la minima temperatura in freddo.
Seite 110 Protezione cambio modo (min). Consente di definire il tempo minimo di funzionamento prima di consentire un cambio di modo, per difetto 30 min. Termostato intelligente È possibile collegare l'account del termostato intelligente di terze parti** con l'app Airzone Cloud seguendo la procedura descritta nel Manuale dell'app Airzone Cloud.
Seite 111 Interfacce Airzone AIRZONE BLUEFACE ZERO Salvaschermo Data Nome della zona Temperatura ambiente Umidità relativa Stato della zona, On/Off avvisi o errori Schermo principale Modo di Velocità del funzionamento ventilatore Temperatura ambiente Temperatura impostata Umidità relativa Controllo della On/Off climatizzazione Configurazione di...
Seite 112 Antigelo. Evita che la temperatura ambiente della zona scenda al di sotto dei 10 °C (50 °F), anche se la zona è spenta. (In modo Stop non si attiva). Temporizzatore. (Solo per Airzone Cloud) I valori selezionabili sono i seguenti: Off. La temporizzazione è spenta.
Seite 113 Strumenti compatibili COME SAPERE SE LA PROPRIA UNITÀ È COMPATIBILE CON AIRZONE Da airzonecontrol.com, accedere al menu “Soluzioni di controllo" e Aidoo Pro: Una volta selezionato, fare clic su "Verifica la compatibilità": Selezionare il marchio e successivamente il modello dell’unità interna: Apparirà...
Seite 114 Ligação ao termostato inteligente ______________________________________________ 9 > Integrações ________________________________________________________________________________ 10 ACESSÓRIOS DE AIDOO PRO PARA EQUIPAMENTOS DE EXPANSÃO DIRETA _________ 11 > Termostato cabo a cores Airzone Aidoo Pro Blueface Zero ______________________ 11 > Ligação _______________________________________________________________________________ 11 > AirQ Sensor ________________________________________________________________________________ 11 >...
Seite 115 > Controlo de climatização __________________________________________________________ 27 > Modo de funcionamento __________________________________________________________ 27 > Velocidade do ventilador __________________________________________________________ 27 > Configuração da zona______________________________________________________________ 27 FERRAMENTA COMPATIBILIDADES _____________________________________________________________ 28 > Como saber se a minha unidade é compatível com Airzone _____________________ 28...
Seite 116 Política ambiental • Nunca deite fora esta unidade com o lixo doméstico. Caso não sejam tratados adequadamente, os produtos elétricos e eletrónicos podem liberar substâncias que causam danos ao meio ambiente. A imagem de um recipiente riscado ao meio indica recolha seletiva de dispositivos elétricos, que são tratados de maneira diferente do lixo urbano.
Seite 117 Neste estado, não será possível fazer alterações na unidade a partir das interfaces de Airzone. O erro será notificado através de um aviso visual na aplicação Airzone Cloud até que o incidente seja resolvido. Se o dispositivo dispuser de um termostato Blueface Zero, o erro será...
Seite 118 Modo Simulação (configurável a partir de Airtools na Airzone Cloud). O modo Simulação permite utilizar o dispositivo Aidoo Pro a partir de Airtools na Airzone Cloud ainda que não esteja ligado a uma unidade interior. Este modo permite controlar os seguintes parâmetros: estado, modos de funcionamento, velocidade do ventilador, temperatura de referência e ajuste...
Seite 119 Integração Cloud e/ou por cabos com termostatos inteligentes de terceiros (3PTI) (configurável a partir de Airtools na Airzone Cloud). O dispositivo Aidoo Pro é capaz de se ligar a termostatos inteligentes de terceiros através de um dos seguintes modos: •...
Seite 120 ELEMENTOS DO DISPOSITIVO Reposição do dispositivo para Reinício do valores de fábrica dispositivo Porta Saída RS-485 de relé Ligação à Entrada Ligação Entrada unidade digital termostato fonte de interior* LEDs de inteligente alimentação diagnóstico Fonte de Cabo de ligação à alimentação unidade interior* * Tanto a forma do borne no dispositivo Aidoo Pro como a forma do cabo podem variar dependendo do...
Seite 121 Saída de relé (12 V) - Calor auxiliar Saída de relé de 12 Vdc para controlar a função de calor auxiliar. Nota: para mais informações consulte “Ajustes a partir de Airtools na Airzone Cloud” na secção “Configuração avançada”. Entrada fonte de alimentação Entrada de 12 Vdc para alimentar o dispositivo Aidoo Pro.
Seite 122 Rosso | Vermelho | Rot Bianco | Branco | Weiß Giallo | Amarelo | Gelb UNIDADE INTERIOR Verde | Verde | Grün Blu | Azul | Blau Nota: para mais informações consulte “Ajustes a partir de Airtools na Airzone Cloud” na secção “Configuração avançada”.
Seite 123 INTEGRAÇÕES Protocolo Disponibilidade Documentação Assistentes de voz/Serviços Cloud Amazon Alexa Manual Google Assistant Manual SmartThings Manual IFTTT Manual Local API Manual Web API Open API Manual Web API Manual Consulte aqui os drivers disponíveis Drivers Padrões de integração BACnet BACnet MS/TP Manual BACnet IP Modbus...
Seite 124 Dispositivos que fazem parte da solução: • AZAI6WSP - Aidoo Pro para equipamentos de Expansão Direta • AZAI6BLUEZEROC[B/N] - Termostato Cabo A Cores Airzone Aidoo Pro Blueface Zero Ligação Ligue a porta RS485 do dispositivo Aidoo Pro à Termostato Blueface Zero. AIRQ SENSOR Dispositivos que fazem parte da solução:...
Seite 125 AIRQ BOX Dispositivos que fazem parte da solução: • AZAI6WSP - Aidoo Pro para equipamentos de Expansão Direta • AZX6AIQBOXM - AirQ Box Purificação de ar Ligação Ligue a porta RS485 do dispositivo Aidoo Pro à porta AZ1 da AirQ Box. AZX6AIQBOXM AZAI6WSP RS485...
Seite 126 AIRQ SENSOR + AIRQ BOX Dispositivos que fazem parte da solução: • AZAI6WSP - Aidoo Pro para equipamentos de Expansão Direta • AZX6AIQBOXM - AirQ Box Purificação de ar • AZX6AIQSNSx - AirQ Sensor de qualidade do ar interior Ligação Ligue a porta RS485 do dispositivo Aidoo Pro à...
Seite 127 AZAI6WSP - Aidoo Pro para equipamentos de Expansão Direta • Algum dos seguintes dispositivos: AZC25CBxMOT - Central de sistema Airzone Flexa 25 AZC25CBxIAQ - Central de sistema Easyzone 25 AZCE8CB1MOT - Central de sistema Airzone Flexa 4.0 AZPV8CBxIAQ - Central de sistema Easyzone QAI AZCE6FLEXA3 - Central de sistema Airzone Flexa 3.0...
Seite 128 Depois de ligar o seu dispositivo Aidoo Pro à central ou a um módulo de zona do seu sistema Airzone, siga os passos indicados na secção Definições de Acessórios e selecione a respetiva opção de funcionamento.
Seite 129 CONFIGURAÇÃO DOS ACESSÓRIOS Para configurar o Aidoo Pro com qualquer um destes acessórios, abra a aplicação Airzone Cloud e siga os passos abaixo. Procure o seu Aceda ao menu Aceda ao menu Aidoo Pro em Integração. de configuração Airtools. da Saída.
Seite 130 Configuração de rede*. Mostra as opções de configuração avançada da rede associada. Diagnóstico remoto. Permite à equipa técnica da Airzone de realizar um diagnóstico do dispositivo e solucionar problemas de forma remota. Enquanto a opção “Serviço de ligação remota” estiver ativada, a equipa técnica poderá...
Seite 131 Porta de integração: • Modbus RTU Aidoo. Configure a porta de integração para comunicações através do protocolo RTU Airzone e permite a edição do ID Modbus e a seleção da velocidade de comunicação. • BACnet MS/TP Aidoo. Configure a porta de integração para comunicações através do protocolo BACnet MS/TP e permite a edição do endereço MAC, ID BACnet, velocidade...
Seite 132 Informação da unidade interior As informações da unidade interior dependerão do modelo da unidade e do fabricante. Os parâmetros que se podem mostrar nesta secção são os seguintes: Fabricante*. Unidades do termostato. Permite selecionar as unidades nas quais o termostato do fabricante funcionará (°C ou °F). Temperatura de trabalho externa permitida*.
Seite 133 Não será possível fazer alterações na unidade a partir das interfaces de Airzone. Além disso, a função de calor auxiliar será desativada. O erro desaparece apenas quando a fuga é resolvida, recuperando o controlo sobre a unidade interior no estado anterior ao incidente.
Seite 134 AJUSTES A PARTIR DE AIRTOOLS NA AIRZONE CLOUD Aquecimento Auxiliar e Bloqueio de fontes de calor Aquecimento Auxiliar. Permite ativar ou desativar esta função e fazer as configurações: • Delta On (T ). Offset aplicado à temperatura de referência para ativar o Aquecimento Auxiliar.
Seite 135 Sem solicitação ON - Modo Fan (Vel. mín.) Solicitação Aquecimento Sem solicitação Auxiliar Solicitação ON - Modo Fan (Vel. mín.) externo Não Sem solicitação ON - Modo Fan (Vel. mín.) * Termostato Airzone Blueface Zero ou termostatos integrados de terceiros.
Seite 136 Solicitação ON - Modo Calor/Auto externo Não ON - Modo Fan (Vel. mín.) Sem solicitação * Termostato Airzone Blueface Zero ou termostatos integrados de terceiros. < T < T Lock Heat Pump Lock Aux.Heat exterior A temperatura exterior é superior à temperatura de bloqueio da bomba de calor e à...
Seite 137 Modos e temperatura Modo Básico. Permite ativar o Modo Básico do termostato Airzone Blueface Zero. Limites de temperatura. Por padrão, está desativado. Uma vez ativado permite definir a temperatura máxima em calor e a temperatura mínima em frio.
Seite 138 Cloud. Uma vez realizada a vinculação, poderá ser configurada, no caso de não haver conexão com a conta de terceiros, se o controlo for realizado pela aplicação Airzone Cloud ou pelo termostato (por defeito). Caso o controlo seja realizado pelo termostato de terceiros, a comunicação entre o dispositivo Aidoo Pro e o termostato é...
Seite 139 Interfaces Airzone AIRZONE BLUEFACE ZERO Proteção de ecrã Data Nome zona Temperatura ambiente H u m i d a d e relativa Estado da zona, On/Off avisos ou erros Ecrã principal Modo de Velocidade do funcionamento ventilador Temperatura ambiente Temperatura de referência...
Seite 140 Antigelo. Evita que a temperatura ambiente da zona fique abaixo de 10 °C (50 °F), mesmo que esteja desligada. (Não será ativado em modo Stop). Temporizador. (Apenas para Airzone Cloud) Os valores que podem ser selecionados são: Off. A temporização está desligada.
Seite 141 Ferramenta Compatibilidades COMO SABER SE A MINHA UNIDADE É COMPATÍVEL COM AIRZONE Em airzonecontrol.com, aceda ao menu "Soluções de controlo” e Aidoo Pro: Depois de selecionado, clique em “Verifique a compatibilidade”: Selecione a marca e o modelo da sua unidade interior: Aparecerá...
Seite 142 Inhaltsverzeichnis UMWELTSCHUTZ____________________________________________________________________________________ 3 AIDOO PRO CONTROL WI-FI BY AIRZONE______________________________________________________ 4 > Steuerung von Geräten über die Airzone Cloud-App _____________________________ 4 > Funktionsumfang ________________________________________________________________________ 4 > Aufbau des Geräts _______________________________________________________________________ 7 > Rücksetzen auf Werkseinstellungen ___________________________________________ 7 > Neustart des Geräts ________________________________________________________________ 7 >...
Seite 143 Bildschirmschoner __________________________________________________________________ 26 > Hauptbildschirm ____________________________________________________________________ 26 > Klimatisierungsregelung __________________________________________________________ 27 > Betriebsmodus ______________________________________________________________________ 27 > Lüfterdrehzahl ______________________________________________________________________ 27 > Zonenkonfiguration ________________________________________________________________ 27 KOMPATIBILITÄTS-TOOL __________________________________________________________________________ 28 > Wie finde ich heraus, ob mein Gerät mit Airzone kompatibel ist? ______________ 28...
Seite 144 Umweltschutz • Das Gerät darf nicht über den Hausmüll entsorgt werden. Elektrische und elektronische Geräte enthalten Stoffe, die bei unsachgemäßer Behandlung Umweltschäden verursachen können. Symbol durchgestrichenen Mülltonne weist auf die Notwendigkeit einer vom Hausmüll getrennten Entsorgung elektrischer Geräte hin. Für eine umweltgerechte Entsorgung muss das Gerät am Ende seiner Lebensdauer einer geeigneten Sammelstelle zugeführt werden.
Seite 145 Anlagensteuerung. Daher können auch über die Airzone-Schnittstellen keine Änderungen am Gerät vorgenommen werden. Der Fehler wird durch eine optische Warnung in der Airzone Cloud-App angezeigt, bis das Problem behoben ist. Sofern ein solches Thermostat verbaut, wird der Fehler durch eine weitere optische Warnung auf dem Display des Blueface Zero-Thermostaten und durch einen akustischen Alarm über den Summer des...
Seite 146 Status, Solltemperatur und Gebläsedrehzahl. Simulationsmodus (konfigurierbar über Airtools in Airzone Cloud). Im Simulatormodus kann das Aidoo Pro-Gerät über Airtools in Airzone Cloud auch dann verwendet werden, wenn es nicht an ein Innengerät angeschlossen ist. In diesem Modus können folgende Parameter gesteuert werden: Status, Betriebsmodus, Gebläsedrehzahl, Solltemperatur und Lamelleneinstellung.
Seite 147 Integration über Cloud oder Kabel von intelligenten Drittanbieter-Thermostaten (3PTI) konfigurierbar über Airtools in Airzone Cloud). Das Aidoo Pro-Gerät kann auf eine der folgenden Arten mit intelligenten Thermostaten von Drittanbietern verbunden werden: • Cloud-to-Cloud-Verbindung, bei der das Airzone Cloud-Konto und das App-Konto des Thermostatherstellers verknüpft werden.
Seite 148 AUFBAU DES GERÄTS Rücksetzen auf Neustart Werkseinstellungen des Geräts Port Relais- RS-485 ausgang Anschluss zum Digitaler Anschluss Netzteilbuchse Innengerät* Eingang intelligenter Diagnose- Thermostat LEDs Verbindungskabel Netzteil zum Innengerät* * Sowohl die Form der Klemme am Aidoo Pro-Gerät als auch die Form des Kabels können je nach kompatiblem Hersteller variieren.
Seite 149 Hinweis: Es wird empfohlen, die Verdrahtung der digitalen Eingänge in einem separaten Kabelkanal zu verlegen. Relaisausgang (12V) - Zusatzheizung 12-VDC-Relaisausgang zur Ansteuerung der Zusatzheizfunktion. Hinweis: Weitere Informationen finden Sie unter „Einstellungen über Airtools in Airzone Cloud“ im Abschnitt "Erweiterte Einstellungen". Netzteilbuchse 12 VDC-Eingang für die Stromversorgung des Aidoo Pro-Geräts.
Seite 150 Rosso | Vermelho | Rot Bianco | Branco | Weiß Giallo | Amarelo | Gelb Verde | Verde | Grün INNENGERÄT Blu | Azul | Blau Hinweis: Weitere Informationen finden Sie unter „Einstellungen über Airtools in Airzone Cloud“ im Abschnitt "Erweiterte Einstellungen".
Seite 151 INTEGRATIONEN Protokoll Verfügbarkeit Dokumentation Sprachassistenten/Cloud-Dienste Amazon Alexa Anleitung Google Assistant Anleitung SmartThings Anleitung IFTTT Anleitung API Lokal Anleitung API Web Open API Anleitung API Web Anleitung Hier finden Sie die verfügbaren Treiber Treiber Integrationsstandards BACnet BACnet MS/TP Anleitung BACnet IP Modbus Modbus RTU Anleitung...
Seite 152 Geräte, aus denen die Lösung besteht: • AZAI6WSP - Aidoo Pro für Direktverdampferanlagen • AZAI6BLUEZEROC[B/N] - Kabel-Farbthermostat Airzone Aidoo Pro Blueface Zero Anschluss Verbinden Sie den RS485-Anschluss des Aidoo Pro-Geräts mit dem Thermostat Blueface Zero. AIRQ SENSOR Geräte, aus denen die Lösung besteht: •...
Seite 153 AIRQ BOX Geräte, aus denen die Lösung besteht: • AZAI6WSP - Aidoo Pro für Direktverdampferanlagen • AZX6AIQBOXM - AirQ Box Luftreinigung Anschluss Verbinden Sie den RS485-Anschluss des Aidoo Pro-Geräts mit dem AZ1-Anschluss der AirQ Box. AZX6AIQBOXM AZAI6WSP RS485...
Seite 154 AIRQ SENSOR + AIRQ BOX Geräte, aus denen die Lösung besteht: • AZAI6WSP - Aidoo Pro für Direktverdampferanlagen • AZX6AIQBOXM - AirQ Box Luftreinigung • AZX6AIQSNSx - AirQ Raumluftqualitätssensor Anschluss Verbinden Sie den RS485-Anschluss des Aidoo Pro-Geräts mit dem AZ1-Anschluss der AirQ Box und dem RS485-Anschluss des AirQ Sensors.
Seite 155 • AZAI6WSP - Aidoo Pro für Direktverdampferanlagen • Eines der folgenden Geräte: AZC25CBxMOT - Systemzentrale Airzone Flexa 25 AZC25CBxIAQ - Systemzentrale Easyzone 25 AZCE8CB1MOT - Systemzentrale Airzone Flexa 4.0 AZPV8CBxIAQ - Systemzentrale Easyzone RLQ AZCE6FLEXA3 - Systemzentrale Airzone Flexa 3.0...
Seite 156 Aidoo Pro-Geräts Systemzentrale oder ein Zonenmodul in Ihrem System Airzone, befolgen Sie die Schritte im Abschnitt Einstellungen des Zubehörs und wählen Sie die entsprechende Betriebsart. Sobald das Gerät für den Betrieb als Gateway konfiguriert ist, sind keine weiteren Einstellungen erforderlich und die üblichen Funktionen des Aidoo Pro werden deaktiviert.
Seite 157 EINSTELLUNGEN DES ZUBEHÖRS Um das Aidoo Pro-Gerät mit einem dieser Zubehörgeräte zu konfigurieren, öffnen Sie die Airzone Cloud-Anwendung und befolgen Sie die nachstehenden Schritte. Wählen Sie Ihr Gerät in Rufen Sie das Rufen Sie das Airtools aus. Integrationsmenü auf. Einstellungsmenü...
Seite 158 IP-Adresse*. Zeigt die IP-Adresse des Geräts an. Netzwerkeinstellungen*. Zeigt die erweiterten Einstellungsmöglichkeiten für das verbundene Netzwerk an. Ferndiagnose. Ermöglicht dem Serviceteam von Airzone die Ferndiagnose und Fehlerbehebung des Geräts. Solange die Option Fernzugriff aktiviert ist, kann das Serviceteam vorübergehend sicher auf das Gerät zugreifen.
Seite 159 Netzwerk mit folgenden Anmeldedaten: URL, E-Mail und Passwort des in Pelican registrierten Kontos sowie Seriennummer des zugeordneten Pelican-Thermostaten. • BACnet IP Airzone. Konfigurieren Sie den Integrationsport für die Kommunikation über das BACnet IP-Protokoll und ermöglichen Sie die Bearbeitung der BACnet-ID und des BACnet- Ports.
Seite 160 Angaben zum Klimainnengerät Die Daten des Innengeräts hängen vom Hersteller und Modell des Geräts ab. Folgende Parameter können in diesem Abschnitt angezeigt werden: Hersteller*. Thermostateinheiten. Ermöglicht die Wahl der Temperatureinheit für den Herstellerthermostaten (ºC oder ºF). Eingestellte externe Arbeitstemperatur*. Temperatur am Fremdthermostaten. Zonentemperatur*.
Seite 161 Kältemittelgas hin. Während der Fehler aktiv ist, wird die Ansteuerung des Geräts durch Aidoo Pro ausgesetzt und erfolgt durch die Anlagensteuerung. Daher können auch über die Airzone-Schnittstellen keine Änderungen am Gerät vorgenommen werden. Außerdem wird die Zusatzheizfunktion abgeschaltet. Der Fehler verschwindet erst, wenn das Leck behoben ist und die Ansteuerung des Innengeräts wieder den...
Seite 162 EINSTELLUNGEN ÜBER AIRTOOLS IN AIRZONE CLOUD Zusatzheizung und Sperrung von Wärmequellen Zusatzheizung. Ermöglicht das Ein- oder Ausschalten dieser Funktion und folgende Einstellungen: • Delta Ein (T ). Offset, der auf die Solltemperatur angewendet wird, um die Zusatzheizung einzuschalten. Bereich: -4 ºC (-7.2 °F) / -1.5 ºC (-2.7 °F) in Schritten von 0,5 °C (0.9 ºF).
Seite 163 Luftkanal Bedarf (max. Drehz.) Nein EIN - Lüftungsmodus Kein Bedarf (min. Drehz.) Bedarf Kein Bedarf Externe EIN - Lüftungsmodus Bedarf Zusatzheizung (min. Drehz.) Nein EIN - Lüftungsmodus Kein Bedarf (min. Drehz.) * Airzone-Thermostat Blueface Zero oder integrierte Thermostaten anderer Hersteller.
Seite 164 EIN - Heizmodus/Auto Bedarf Zusatzheizung Nein EIN - Lüftungsmodus Kein Bedarf (min. Drehz.) * Airzone-Thermostat Blueface Zero oder integrierte Thermostaten anderer Hersteller. < T < T Lock Heat Pump Lock Aux.Heat Außentemperatur Die Außentemperatur liegt über der Sperrtemperatur der Wärmepumpe und der Sperrtemperatur der Zusatzheizung, sodass nur die Zusatzheizung gesperrt wird.
Seite 165 Modi und Temperatur Basismodus. Ermöglicht die Aktivierung des Basismodus am Thermostaten Airzone Blueface Zero. Temperaturgrenzen. Standardmäßig ist diese Funktion deaktiviert. Sobald sie aktiviert ist, können Sie die Höchsttemperatur bei Heizen und die Mindesttemperatur bei Kühlen einstellen.
Seite 166 Cloud-App verknüpfen, indem Sie die Schritte im Airzone Cloud App-Handbuch ausführen. Sobald die Verknüpfung hergestellt ist und falls keine Verbindung zu einem Drittanbieterkonto besteht, kann eingestellt werden, ob die Regelung über die Airzone Cloud-App oder den Thermostaten (Standardeinstellung) erfolgen soll.
Seite 167 Airzone-Schnittstellen AIRZONE BLUEFACE Bildschirmschoner Datum Name Zone Raumtemperatur Relative Luftfeuchtigkeit Status der Zone, Meldungen und Ein/Aus Fehler Hauptbildschirm Betriebsmodus Lüfterdrehzahl Umgebungs- temperatur Gewünschte Solltemperatur Relative Luftfeuchtigkeit Klimatisierungsregelung Ein/Aus Zonenkonfiguration Benutzerkonfiguration...
Seite 168 Antifrost. Verhindert, dass die Raumtemperatur in der Zone unter 10 °C (50 °F) sinkt, obwohl die Zone abgeschaltet ist. (Wird bei Stopp nicht aktiviert). Zeitschaltung. (Nur für Airzone Cloud) Folgende Werte können eingestellt werden: Off. Zeitschaltung ausgeschaltet. 30. Die Zeitschaltung wird aktiviert und schaltet nach 30 Minuten aus.
Seite 169 Kompatibilitäts-Tool WIE FINDE ICH HERAUS, OB MEIN GERÄT MIT AIRZONE KOMPATIBEL IST? Rufen Sie über airzonecontrol.com das Menü Steuerungslösungen und Aidoo Pro auf: Nach der Auswahl klicken Sie auf „Kompatibilitätsabfrage“: Wählen Sie das Fabrikat und dann das Modell Ihres Innengeräts: Es erscheint die Kompatibilitätsliste für das ausgewählte Gerät.
Seite 170 airzonecontrol.com Marie Curie, 21 29590 Málaga Spain v. 112...
