Airzone Flexa 3.0 Installationsanleitung Seite 54

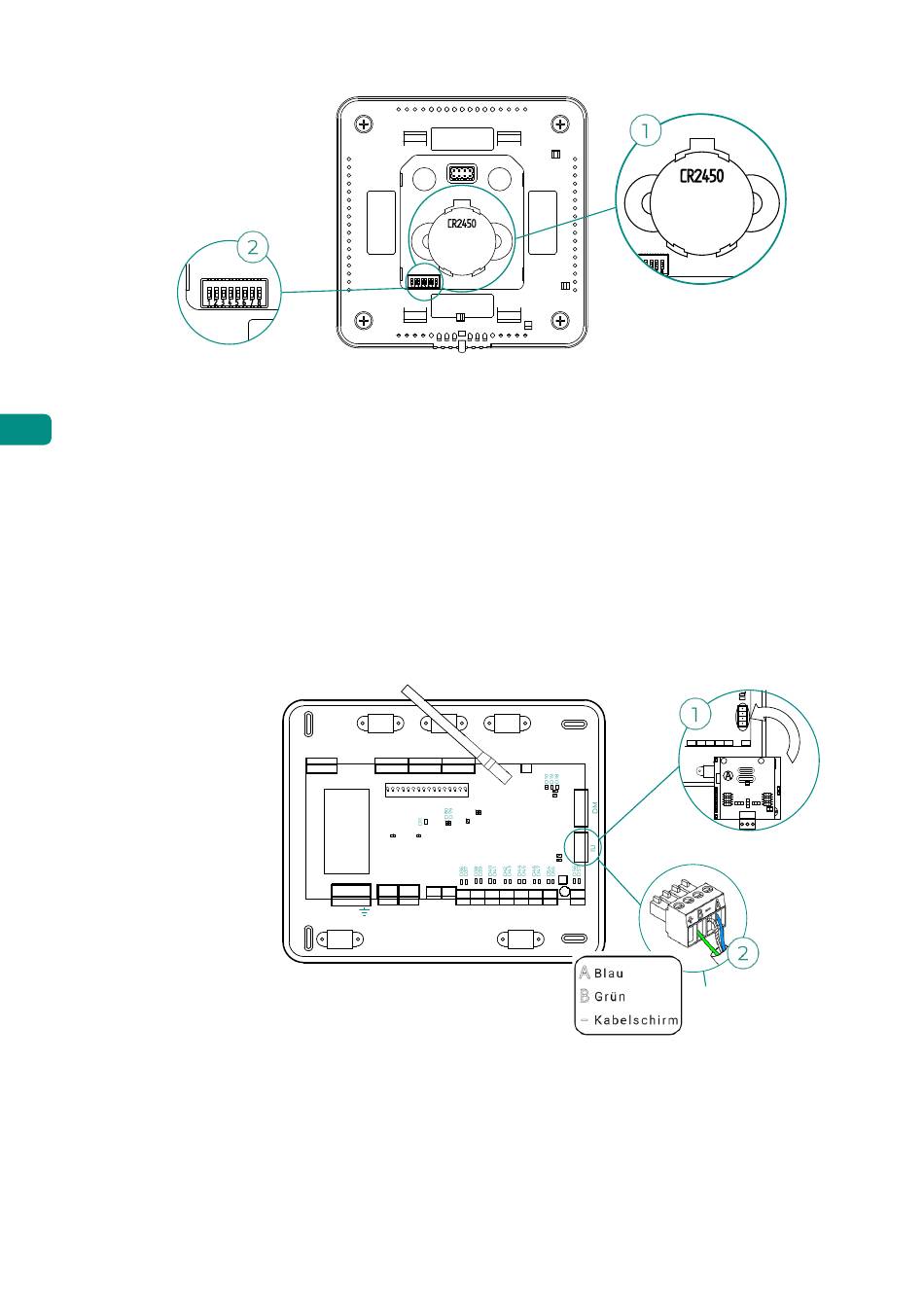

Fehler 9 - Gateway - Airzone-System
DE Das Kommunikation des Systems mit dem Gateway und damit mit dem Klimagerät
wird unterbrochen. Das System öffnet alle Zonen und sperrt die Regelung durch
die Systemthermostate, sodass die Ansteuerung des Klimageräts wieder über den
Herstellerthermostaten möglich ist. Um die Störung zu beheben, prüfen Sie Folgendes:
1. Prüfen Sie, ob das Gateway korrekt am IU-Anschluss der Systemzentrale angeschlossen ist.
2.
Bei Gateways für die Montage auf DIN-Schiene überprüfen Sie die Anschlüsse des Gateways
und den IU-Anschluss der Systemzentrale auf korrekte Polarität.
3. Überprüfen Sie den korrekten Status der LEDs des angeschlossenen Gateways. Sehen Sie
dazu im Abschnitt Eigendiagnose oder in den technischen Daten des betroffenen Gateways
nach.
54
1.8Vdc
AZ1 AZ2 AZ3
CAN
ON/OFF Module
D4 D5
D3
D6 D7
AZxxxCBxMOT v1.0
AI1 DI1
M1 M2 M3
O1 O2
N L
SW1
D2
D1
D8
D9
M4 M5 M6 M7 M8
D34 D35
Gateway für
DIN-Schiene
