Airzone Flexa 3.0 Installationsanleitung Seite 10

IU

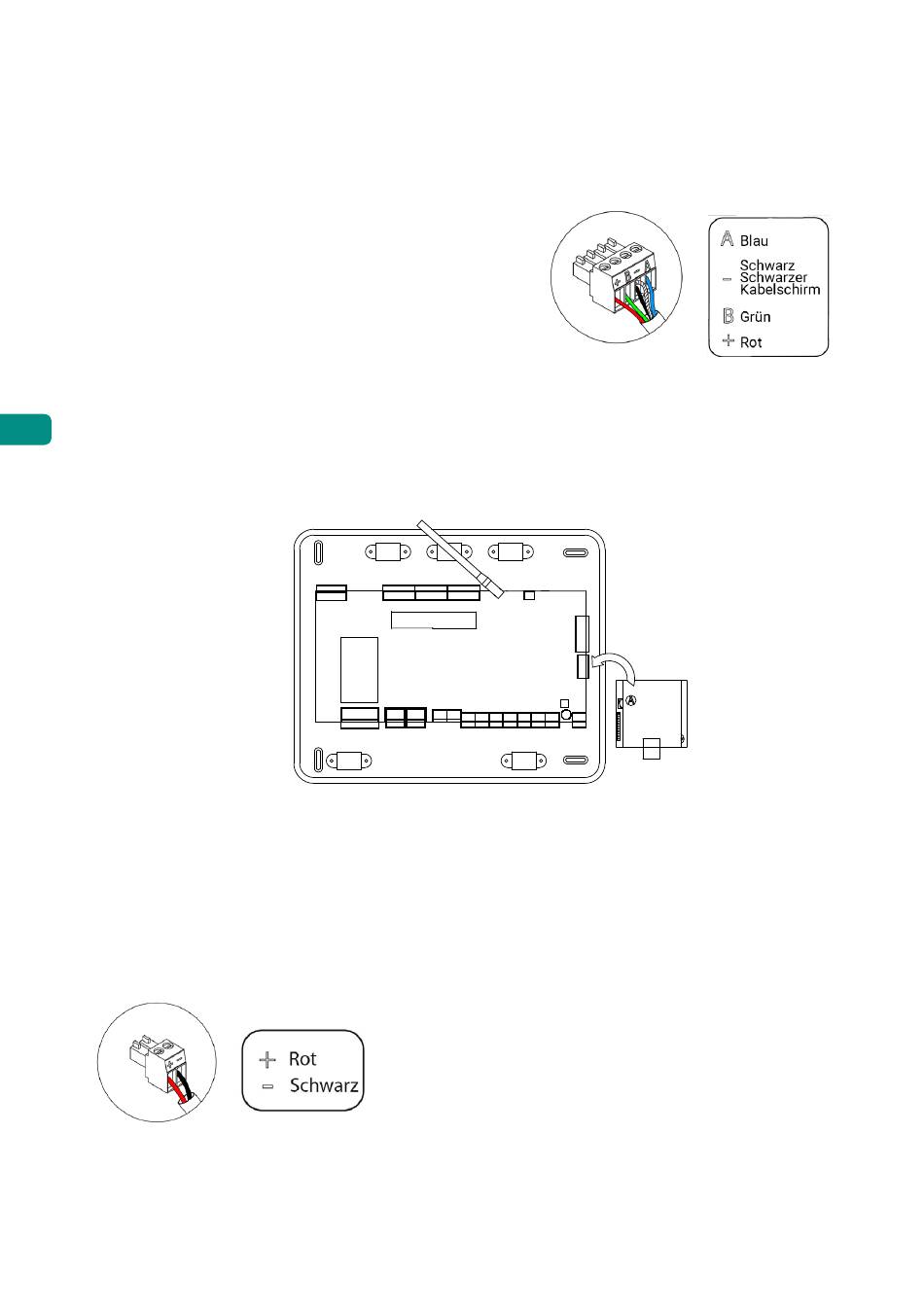

Der Aggregatebus ermöglicht den Anschluss verschiedener Steuer-Gateways (AZX6GTC /
AZQ6QADAPT / AZX6010VOLTSZ / AZX6FANCOILZ / AZX6ELECTROMEC) für das installierte
Klimagerät.
Für den Anschluss an den Aggregatebus ist eine
4-polige Klemme vorgesehen. Die Verbindung für
diese Elemente ist Punkt-zu-Punkt. Schließen Sie die
Kabel unter Beachtung der Farbcodierung an der
Schraubklemme an.
Wichtig:
Spannungsversorgung
lediglich die
Kommunikationsbusses
Schließen Sie den Kabelschirm lediglich am Anschluss
DE der Systemzentrale an.
Zum Anschluss der integrierten Gateways klemmen Sie die Aggregatebusklemme ab und
rasten den Steckverbinder und den Befestigungspfosten des Gateways ein.
M1...M8
Die 12-V-Ausgänge ermöglichen den Anschluss der motorischen Airzone-Elemente der
einzelnen Zone für die Steuerung über die Systemzentrale von maximal 8 motorischen
Elementen por Systemzentrale und bis zu 2 je Ausgang.
Für den Anschluss der Stellmotorausgänge stehen 8 2-polige Klemmen zur Verfügung.
Schließen Sie die Kabel unter Beachtung der Farbcodierung an der Schraubklemme an.
10
Bei Elementen
110/230
Pole „A", „B" und
angeschlossen
mit externer
VAC müssen
„Schirm" des
werden.
