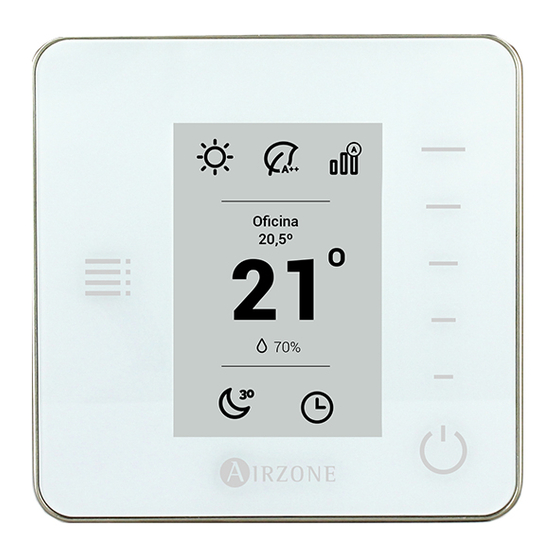

Inhaltszusammenfassung für Airzone FLEXA 3.0
- Seite 63 INDEX Vorsichtsmaßnahmen und Umweltrichtlinie ................................64 Vorsichtsmaßnahmen ........................................64 Umweltrichtlinie ..........................................64 Allgemeine Anforderungen ........................................ 64 Einführung..............................................65 Systeminstallation ............................................ 65 Montage und Anschluss ........................................66 System-Reset ..........................................68 Zonen-Reset ............................................ 68 Batterie-Wechsel ........................................... 68 Kontrolle von Montage und Anschluss ..................................68 Erstkonfiguration .............................................
-
Seite 64: Vorsichtsmaßnahmen Und Umweltrichtlinie
Führen Sie alle Anschlussarbeiten ohne jegliche Stromversorgung durch. Verlegen Sie und schließen Sie die Elemente gemäß den geltenden Vorschriften für elektronische Einrichtungen an. Verwenden Sie das Airzone-Kabel für den Anschluss der Verbindung mit dem System: Abgeschirmtes, umflochtenes, vierdrähtiges Kabel (2x0,22 mm + 2x0,5 mm ... -
Seite 65: Einführung
EINFÜHRUNG Airzone-Anlagen ermöglichen die Konfiguration von Master- und Zonen-Schnittstellen. Sie können über einen Masterthermostat eine Modusänderung vornehmen, die Effizienzstufe mit der Funktion Eco-Adapt festlegen oder die Geschwindigkeiten Ihrer Anlage auswählen. Es wird empfohlen, einen Blueface-Thermostat als Master-Schnittstelle zu verwenden, da er neben sonstigen einzigartigen Funktionen die Durchführung von Zeitprogrammierungen ermöglicht. -
Seite 66: Montage Und Anschluss
1.- Anschluss der Steuerelemente des Systems (AZCE6BLUEFACEC, AZCE6THINKC, AZCE6LITEC etc.) Schließen Sie die Steuerelemente des Systems an eine der 3 Klemmen am Verdampferbus an . Verwenden Sie das Airzone- Kabel 2x0,5+2x0,22 mm . Der Anschluss kann sowohl im Bus- Modus als auch als Sternschaltung erfolgen. - Seite 67 . Die Installation des Gerätethermostats Sie bitte die Hinweise im Merkblatt des Gateways wird empfohlen. Zum Anschluss von DIN-Schienen-Gateways verwenden Sie das Airzone-Kabel 2x0,22 mm Über Start-Stopp: Verwenden Sie das Relais für die Zentrale, um einen Start-Stopp des Gerätes gemäß den Herstellerangaben durchzuführen.
-
Seite 68: System-Reset
System-Reset Falls Sie das System auf Werkseinstellungen zurücksetzen müssen, halten Sie SW1 gedrückt, bis die LED D19 aufhört, zu blinken. Warten Sie, bis die LEDs in ihren Normalzustand zurückkehren, bevor Sie die Erstkonfiguration erneut durchführen. Zonen-Reset Zum Zurücksetzen einer Zone folgen Sie den Hinweisen im Abschnitt für Blueface- Erweiterte Konfiguration, Zonenparam eter und Think-Thermostate und dem Abschnitt... -
Seite 69: Erstkonfiguration
ERSTKONFIGURATION : Um die Funkthermostate zu pairen, müssen Sie zunächst den Funkkanal öffnen. Drücken Sie WICHTIG dazu auf SW1 ; die LED D19 leuchtet dann rot ohne Unterbrechung. Nach dem Öffnen haben Sie 15 Minuten Zeit, um das Pairing durchzuführen. Wenn die Zeit abgelaufen ist, müssen Sie diesen Vorgang wiederholen. - Seite 70 Blueface Think Wichtig: Verwenden Sie bitte zum Bestätigen und um zurückzugehen, falls Sie sich in Unterm enüs befinden.
-
Seite 71: Lite-Thermostat
LITE-THERMOSTAT Zonenadresse Wählen Sie die mit diesem Thermostat verbundene Zone, indem Sie den Mikroschalter für die entsprechende Zone hochdrücken. Verbundene Ausgänge Wählen Sie gegebenenfalls andere Steuerausgänge, die mit der Zone verbunden sind. Die Zonenadresse ist diejenige mit dem niedrigsten ausgewählten Wert. Andere Konfigurationen Konfigurieren Sie die übrigen Funktionen des LITE-Thermostats über das Menü... -
Seite 72: Kontrolle Der Erstkonfiguration
KONTROLLE DER ERSTKONFIGURATION Kontrollieren Sie die folgenden Punkte: Verbindung Gerät-System: Konfigurieren Sie das Airzone-System in einem anderen Betriebsmodus als Stopp und schalten Sie die Zone ein, indem Sie in ihr Bedarf erzeugen. Prüfen Sie, dass der vom Masterthermostat vorgegebene Modus auf dem Thermostat des Innengeräts erscheint und sich die Solltemperatur darin ändert. -
Seite 73: Systemparameter
SYSTEMPARAMETER Ermöglicht die Festlegung der Systemnummer in Ihrer Anlage. Die Option Systemadresse. Supermaster (verfügbar ermöglicht, den Betriebsmodus dieses Systems den übrigen, mit in Anlagen m it Produktionssteuerzentrale, AZX6CCP) der AZX6CCP verbundenen Systemen, halb-verbindlich vorzuschreiben: Betriebsmodus: Verfügbare Betriebsmodi: System 1 Übrige Systeme ... -
Seite 74: Zonenparameter
0 °C. Ermöglicht den Reset des Thermostats und Rückkehr zum Startmenü der Konfiguration. Thermostat-Reset. VORFÄLLE Falls eine Fehlermeldung angezeigt wird, können Sie sowohl in der Installationsanleitung als auch im Abschnitt Selbstdiagnose nachschlagen. Hierzu gehen Sie zur Website Myzone: myzone.airzone.es/productos/...
