Anschließen
4.4 Digitaleingänge und -ausgänge X122, X132 und X142
Merkmale
•
•
Abisolierlänge
Strombelastbarkeit (Masse)
HINWEIS
Die maximal zulässige Leitungslänge beträgt 30 m.
Aufteilung in Digitaleingänge und Digitalausgänge
Das folgende Bild zeigt die Aufteilung der Schnittstellen X122/X132 und X142 in
Digitaleingänge und Digitalausgänge.
Die Schnittstellen X122 und X132 sind SINAMICS Integrated des SIMATIC Drive Controllers
zugeordnet.
Die Schnittstelle X142 ist der CPU des SIMATIC Drive Controllers zugeordnet.

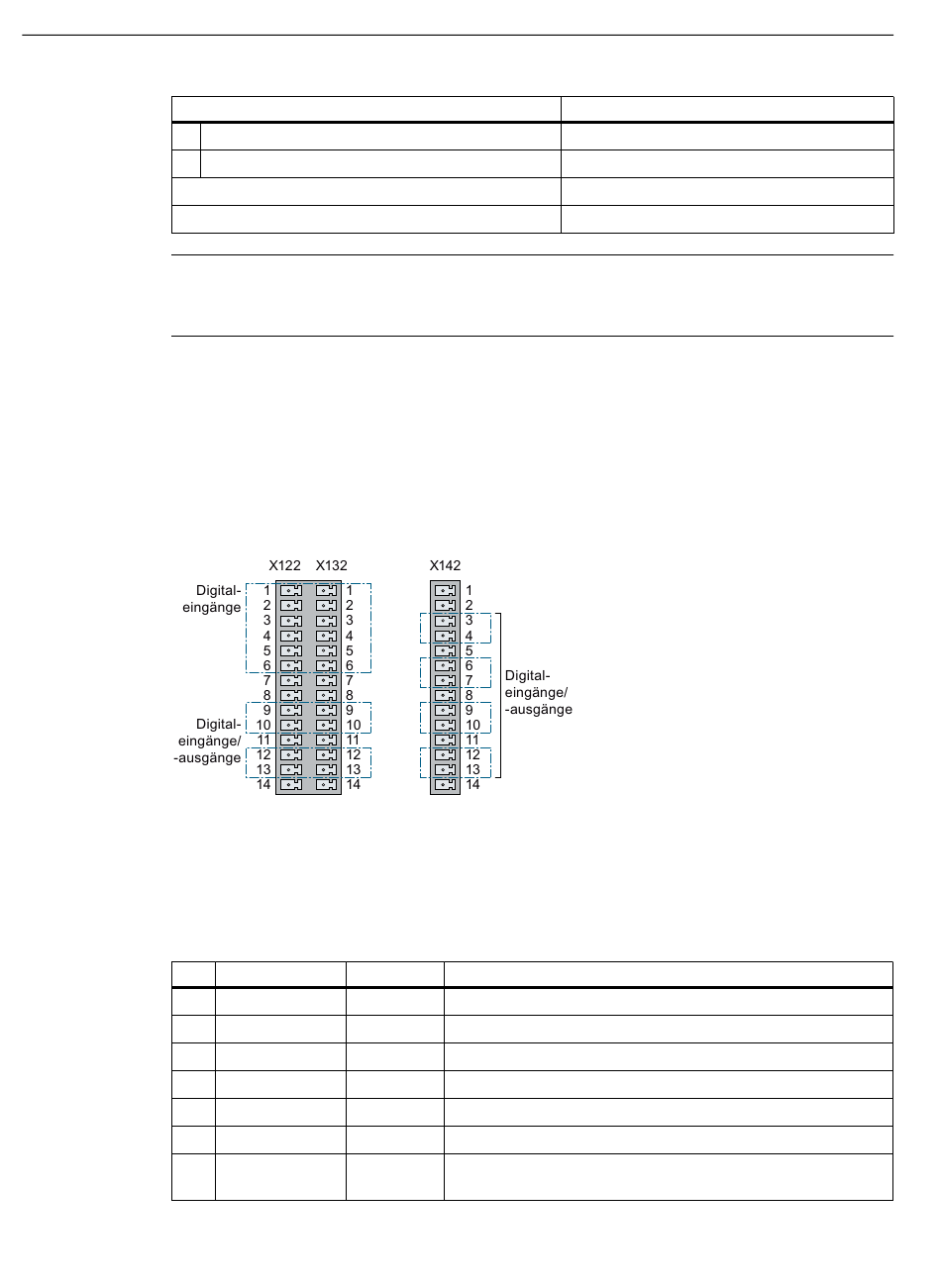

Bild 4-1 Schnittstellenbelegung X122/X132 und X142
Pinbelegung der Schnittstellen X122 und X132
Tabelle 4-7 Digitaleingänge und Digitaleingänge/-ausgänge X122
Pin
1
2
3
4
5
6
7
52
Flexibel mit Aderendhülse mit Kunststoffhülse
AWG/kcmil
1)
Bezeichnung Signaltyp
DI0 I
DI1 I
DI2 I
DI3 I
DI16 I
DI17 I
M1 GND
Ausprägung
0,25 mm² ... 0,75 mm²
24 ... 16
10 mm
≤ 6 A
2)
Hinweise
Digitaleingang 0
Digitaleingang 1
Digitaleingang 2
Digitaleingang 3
Digitaleingang 16
Digitaleingang 17
Masse für DI0 bis DI3, DI16, DI17
(potenzialgetrennt zu M)
