Inhaltszusammenfassung für Siemens Simatic ET 200MP

  • Seite 2 ___________________ Vorwort ___________________ Wegweiser Dokumentation ___________________ SIMATIC Produktübersicht ___________________ Anschließen S7-1500/ET 200MP Digitalausgabemodul ___________________ Parameter/Adressraum DQ 16x230VAC/2A ST Relais (6ES7522-5HH00-0AB0) ___________________ Alarme/Diagnosemeldungen Gerätehandbuch ___________________ Technische Daten ___________________ Maßbild ___________________ Parameterdatensätze 07/2017 A5E34933731-AC...
  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 4: Vorwort

    Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch S7-1500/ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). Funktionen, welche die Systeme generell betreffen, sind in diesem Systemhandbuch beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und der System- /Funktionshandbücher ermöglichen es Ihnen, die Systeme in Betrieb zu nehmen.
  • Seite 5: Open Source Software

    Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.
  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................4 Wegweiser Dokumentation ........................7 Produktübersicht ........................... 10 Eigenschaften ........................10 Anschließen ............................12 Parameter/Adressraum ......................... 15 Parameter ..........................15 Erklärung der Parameter ......................16 Adressraum ..........................16 Alarme/Diagnosemeldungen ......................... 22 Status- und Fehleranzeigen ....................22 Alarme ............................ 24 Diagnosemeldungen ......................
  • Seite 7: Wegweiser Dokumentation

    Wegweiser Dokumentation Die Dokumentation für das Automatisierungssystem SIMATIC S7-1500 und das Dezentrale Peripheriesystem SIMATIC ET 200MP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit, gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Systemhandbuch und Getting Started beschreiben ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme der Systeme SIMATIC S7-1500 und ET 200MP.
  • Seite 8: Simatic S7-1500 Vergleichsliste Für Programmiersprachen

    Überblick über Ihre laufenden Anfragen verschaffen. Um die volle Funktionalität von "mySupport" zu nutzen, müssen Sie sich einmalig registrieren. Sie finden "mySupport" im Internet (https://support.industry.siemens.com/My/ww/de/). "mySupport" - Dokumentation In "mySupport" haben Sie im Bereich Dokumentation die Möglichkeit ganze Handbücher oder nur Teile daraus zu Ihrem eigenen Handbuch zu kombinieren.
  • Seite 9 Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne Produkte. Sie finden die Anwendungsbeispiele im Internet (https://support.industry.siemens.com/sc/ww/de/sc/2054). Siehe auch TIA Selection Tool (http://w3.siemens.com/mcms/topics/de/simatic/tia-selection-tool) SAT (https://support.industry.siemens.com/cs/ww/de/view/98161300) PRONETA (https://support.industry.siemens.com/cs/ww/de/view/67460624) Digitalausgabemodul DQ 16x230VAC/2A ST Relais (6ES7522-5HH00-0AB0) Gerätehandbuch, 07/2017, A5E34933731-AC...
  • Seite 10: Produktübersicht

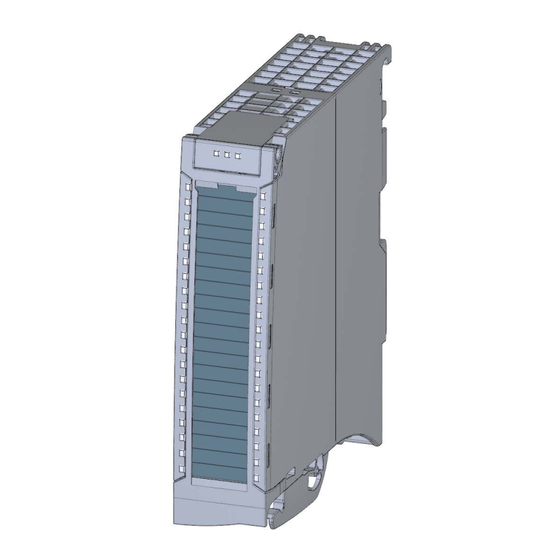

    Produktübersicht Eigenschaften Artikelnummer 6ES7522-5HH00-0AB0 Ansicht des Moduls Bild 2-1 Ansicht des Moduls DQ 16x230VAC/2A ST Eigenschaften Das Modul hat folgende technische Eigenschaften: ● 16 Digitalausgänge (Relais) ● Versorgungsspannung der Relaisspulen DC 24V ● Ausgangsnennspannung AC 230 V (DC 24V bis DC 120V / AC 24V bis AC 230V) ●...
  • Seite 11: Weitere Komponenten

    Folgendes Zubehör wird mit dem Modul geliefert und ist auch als Ersatzteil bestellbar: ● Beschriftungsstreifen ● U-Verbinder ● Universelle Fronttür Weitere Komponenten Folgende Komponente ist separat bestellbar: Frontstecker inkl. Potenzialbrücken und Kabelbinder Weitere Informationen zum Zubehör finden Sie im Systemhandbuch S7-1500/ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792) Digitalausgabemodul DQ 16x230VAC/2A ST Relais (6ES7522-5HH00-0AB0) Gerätehandbuch, 07/2017, A5E34933731-AC...
  • Seite 12: Anschließen

    Anschließen In diesem Kapitel finden Sie das Prinzipschaltbild des Moduls und verschiedene Anschlussmöglichkeiten. Informationen zum Frontstecker verdrahten, Leitungsschirm herstellen, etc., finden Sie im Systemhandbuch S7-1500/ET200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792) in Kapitel Anschließen. Digitalausgabemodul DQ 16x230VAC/2A ST Relais (6ES7522-5HH00-0AB0) Gerätehandbuch, 07/2017, A5E34933731-AC...
  • Seite 13: Anschluss- Und Prinzipschaltbild

    Anschließen Anschluss- und Prinzipschaltbild Das folgende Bild zeigt beispielhaft die Anschlussbelegung und die Zuordnung der Kanäle. Die Beschaltung der einzelnen Kanäle erfolgt mit einem Relais. Hinweis Beachten Sie, dass bei diesem Modul die Versorgungsspannung DC 24 V immer über die Klemmen 19/20 und 39/40 eingespeist werden müssen.
  • Seite 14: Tipp: Verwendung Der Potenzialbrücken

    Anschließen Tipp: Verwendung der Potenzialbrücken Wenn Sie die Versorgungsspannung DC 24V zu einem benachbarten Modul weiterschleifen wollen, dann verwenden Sie die zum Frontstecker mitgelieferten Potenzialbrücken. Sie vermeiden so, dass Sie eine Klemmstelle mit zwei Adern verdrahten müssen. Gehen Sie wie folgt vor: 1.
  • Seite 15: Parameter/Adressraum

    Parameter/Adressraum Parameter Parameter des DQ 16x230VAC/2A ST Bei der Parametrierung des Moduls mit STEP 7 legen Sie die Eigenschaften des Moduls über verschiedene Parameter fest. Die einstellbaren Parameter finden Sie in der nachfolgenden Tabelle. Der Wirkungsbereich der einstellbaren Parameter ist abhängig von der Art der Projektierung.
  • Seite 16: Erklärung Der Parameter

    Parameter/Adressraum 4.2 Erklärung der Parameter Erklärung der Parameter Fehlende Versorgungsspannung L+ Freigabe der Diagnose, bei fehlender oder zu geringer Versorgungsspannung L+. Verhalten bei CPU-STOP Bestimmt das Verhalten des Ausgangs, wenn die CPU in den Betriebszustand STOP geht oder die Verbindung zur CPU unterbrochen wird. Adressraum Das Modul kann in STEP 7 unterschiedlich konfiguriert werden, siehe nachfolgende Tabelle.
  • Seite 17 Parameter/Adressraum 4.3 Adressraum Wertstatus (Quality Information, QI) Bei folgenden Modulen ist der Wertstatus immer aktiviert: ● DQ 16x230VAC/2A ST QI ● DQ 16x230VAC/2A ST S QI ● DQ 16x230VAC/2A ST MSO Jedem Kanal ist ein zusätzliches Bit für den Wertstatus zugeordnet. Das Bit für den Wertstatus gibt an, ob der vom Anwenderprogramm vorgegebene Ausgangswert auch tatsächlich an der Klemme des Moduls ansteht (0 = Wert ist fehlerhaft).
  • Seite 18 Parameter/Adressraum 4.3 Adressraum Adressraum bei Konfiguration als 2 x 8-kanaliges DQ 16x230VAC/2A ST S QI Bei der Konfiguration als 2 x 8-kanaliges Modul werden die Kanäle des Moduls in zwei Submodule aufgeteilt. Diese Submodule können beim Einsatz des Moduls in einem Shared Device unterschiedlichen IO-Controllern zugewiesen werden.
  • Seite 19 Parameter/Adressraum 4.3 Adressraum Adressraum bei Konfiguration als 1 x 16-kanaliges DQ 16x230VAC/2A ST MSO Bei der Konfiguration 1 x 16 kanaliges Modul (Modulinternes Shared Output, MSO) werden die Kanäle 0 bis 15 des Moduls in mehrere Submodule kopiert. Die Kanäle 0 bis 15 sind dann mit identischen Werten in verschiedenen Submodulen vorhanden.
  • Seite 20 Parameter/Adressraum 4.3 Adressraum Das folgende Bild zeigt die Belegung des Adressraums für Submodul 1 und 2 und dem Wertstatus. Bild 4-3 Adressraum bei Konfiguration als 1 x 16-kanaliges DQ 16x230VAC/2A ST MSO mit Wertstatus Digitalausgabemodul DQ 16x230VAC/2A ST Relais (6ES7522-5HH00-0AB0) Gerätehandbuch, 07/2017, A5E34933731-AC...
  • Seite 21 Adressraum bei Konfiguration als 1 x 16-kanaliges DQ 16x230VAC/2A ST MSO mit Wertstatus Verweis Informationen zur Funktionalität Modulinternes Shared Input/Shared (MSI/MSO) finden Sie im Funktionshandbuch PROFINET mit STEP 7 V13 (http://support.automation.siemens.com/WW/view/de/49948856) im Kapitel Modulinternes Shared Input/Shared Output (MSI/MSO). Digitalausgabemodul DQ 16x230VAC/2A ST Relais (6ES7522-5HH00-0AB0) Gerätehandbuch, 07/2017, A5E34933731-AC...
  • Seite 22: Alarme/Diagnosemeldungen

    Alarme/Diagnosemeldungen Status- und Fehleranzeigen LED-Anzeigen Im folgenden Bild sehen Sie die LED-Anzeigen (Status- und Fehleranzeigen) des DQ 16x230VAC/2A ST. Bild 5-1 LED-Anzeigen des Moduls DQ 16x230VAC/2A ST Digitalausgabemodul DQ 16x230VAC/2A ST Relais (6ES7522-5HH00-0AB0) Gerätehandbuch, 07/2017, A5E34933731-AC...
  • Seite 23: Bedeutung Der Led-Anzeigen

    Alarme/Diagnosemeldungen 5.1 Status- und Fehleranzeigen Bedeutung der LED-Anzeigen In den nachfolgenden Tabellen finden Sie die Bedeutung der Status- und Fehleranzeigen erläutert. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 24). LED RUN und ERROR Tabelle 5- 1 Status- und Fehleranzeigen RUN und ERROR Bedeutung Abhilfe ERROR...
  • Seite 24: Alarme

    Alarme/Diagnosemeldungen 5.2 Alarme Alarme Das Digitalausgabemodul DQ 16x230VAC/2A ST unterstützt Diagnosealarm. Detaillierte Informationen zum Ereignis erhalten Sie im Fehler-Organisationsbaustein mit der Anweisung "RALRM" (Alarmzusatzinfo lesen) und in der Online-Hilfe von STEP 7. Diagnosealarm Bei folgendem Ereignis erzeugt das Modul einen Diagnosealarm: ●...
  • Seite 25: Technische Daten

    Technische Daten Technische Daten des DQ 16x230VAC/2A ST Artikelnummer 6ES7522-5HH00-0AB0 Allgemeine Informationen Produkttyp-Bezeichnung DQ 16x230VAC/2A ST (Relay) HW-Funktionsstand FS01 Firmware-Version V1.0.0 FW-Update möglich • Produktfunktion Ja; I&M0 bis I&M3 I&M-Daten • Engineering mit V13 SP1 / - STEP 7 TIA Portal projektierbar/integriert •...
  • Seite 26 Technische Daten Artikelnummer 6ES7522-5HH00-0AB0 Verlustleistung Verlustleistung, typ. Digitalausgaben Anzahl der Ausgänge M-schaltend P-schaltend Kurzschluss-Schutz Nein Ansteuern eines Digitaleingangs Schaltvermögen der Ausgänge 50 W (AC 230 V), 5 W (DC 24 V) bei Lampenlast, max. • Ausgangsstrom für Signal "1" Nennwert •...
  • Seite 27 Technische Daten Artikelnummer 6ES7522-5HH00-0AB0 Schaltvermögen der Kontakte 2 A; siehe zusätzliche Beschreibung im Hand- – bei induktiver Last, max. buch 2 A; siehe zusätzliche Beschreibung im Hand- – bei ohmscher Last, max. buch Leitungslänge 1 000 m geschirmt, max. • 600 m ungeschirmt, max.
  • Seite 28 Technische Daten Artikelnummer 6ES7522-5HH00-0AB0 Isolation Isolation geprüft mit Zwischen den Kanälen: DC 3 100 V, zwischen den Kanälen und Rückwandbus: DC 3 100 V, zwischen L+ und Rückwandbus: DC 707 V (Type Test) Umgebungsbedingungen Umgebungstemperatur im Betrieb 0 °C waagerechte Einbaulage, min. •...
  • Seite 29: Angaben Zur Anzahl Der Schaltspiele

    Technische Daten Angaben zur Anzahl der Schaltspiele In den folgenden Tabellen finden Sie die zulässige Anzahl der Schaltspiele in Abhängigkeit angelegter Spannung und Strombelastung. Für ohmsche und induktive Lasten gelten jeweils unterschiedliche Werte. Tabelle 6- 1 Schaltvermögen und Lebensdauer der Relaiskontakte für ohmsche Last Für ohmsche Last Spannung Strom...
  • Seite 30: Leistungsreduzierung (Derating) Der Ausgänge Nach Anzahl Der Kanäle

    Technische Daten Leistungsreduzierung (Derating) der Ausgänge nach Anzahl der Kanäle Die folgenden Kurven zeigen die Belastbarkeit der Relaiskontakte in Abhängigkeit von der Einbaulage des Automatisierungssystems S7-1500/Dezentralen Peripheriesystems ET 200MP und der Umgebungstemperatur. Der Summenstrom der Ausgänge ist unabhängig davon. ① Waagerechter Einbau des Systems ②...
  • Seite 31: Maßbild

    Maßbild In diesem Anhang finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, Schalträumen usw., berücksichtigen. Bild A-1 Maßbild des Moduls DQ 16x230VAC/2A ST Digitalausgabemodul DQ 16x230VAC/2A ST Relais (6ES7522-5HH00-0AB0) Gerätehandbuch, 07/2017, A5E34933731-AC...
  • Seite 32 Maßbild Bild A-2 Maßbild des Moduls DQ 16x230VAC/2A ST in Seitenansicht mit geöffneter Frontklappe Digitalausgabemodul DQ 16x230VAC/2A ST Relais (6ES7522-5HH00-0AB0) Gerätehandbuch, 07/2017, A5E34933731-AC...
  • Seite 33: Parameterdatensätze

    Parameterdatensätze Parametrierung und Aufbau der Parameterdatensätze Die Datensätze des Moduls haben einen identischen Aufbau - unabhängig davon, ob Sie das Modul mit PROFIBUS DP oder PROFINET IO projektieren. Abhängigkeiten bei der Projektierung mit GSD-Datei Bei der Projektierung des Moduls mit GSD-Datei können Abhängigkeiten beim "Einstellen der Parameter"...
  • Seite 34: Zuordnung Datensatz Und Kanal

    Parameterdatensätze B.1 Parametrierung und Aufbau der Parameterdatensätze Zuordnung Datensatz und Kanal Bei der Konfiguration 1 x 16-kanalig stehen die Parameter in den Datensätzen 64 bis 79 und sind wie folgt zugeordnet: ● Datensatz 64 für Kanal 0 ● Datensatz 65 für Kanal 1 ●...
  • Seite 35: B.1 Parametrierung Und Aufbau Der Parameterdatensätze

    Parameterdatensätze B.1 Parametrierung und Aufbau der Parameterdatensätze Aufbau eines Datensatzes Das folgende Bild zeigt Ihnen exemplarisch den Aufbau von Datensatz 64 für Kanal 0. Für die Kanäle 1 bis 16 ist der Aufbau identisch. Die Werte in Byte 0 und Byte 1 sind fest und dürfen nicht verändert werden.
  • Seite 36 Parameterdatensätze B.1 Parametrierung und Aufbau der Parameterdatensätze Digitalausgabemodul DQ 16x230VAC/2A ST Relais (6ES7522-5HH00-0AB0) Gerätehandbuch, 07/2017, A5E34933731-AC...
