Solarbayer BIO X Montageanleitung Seite 9

Holzvergaserkessel BioX 15­45

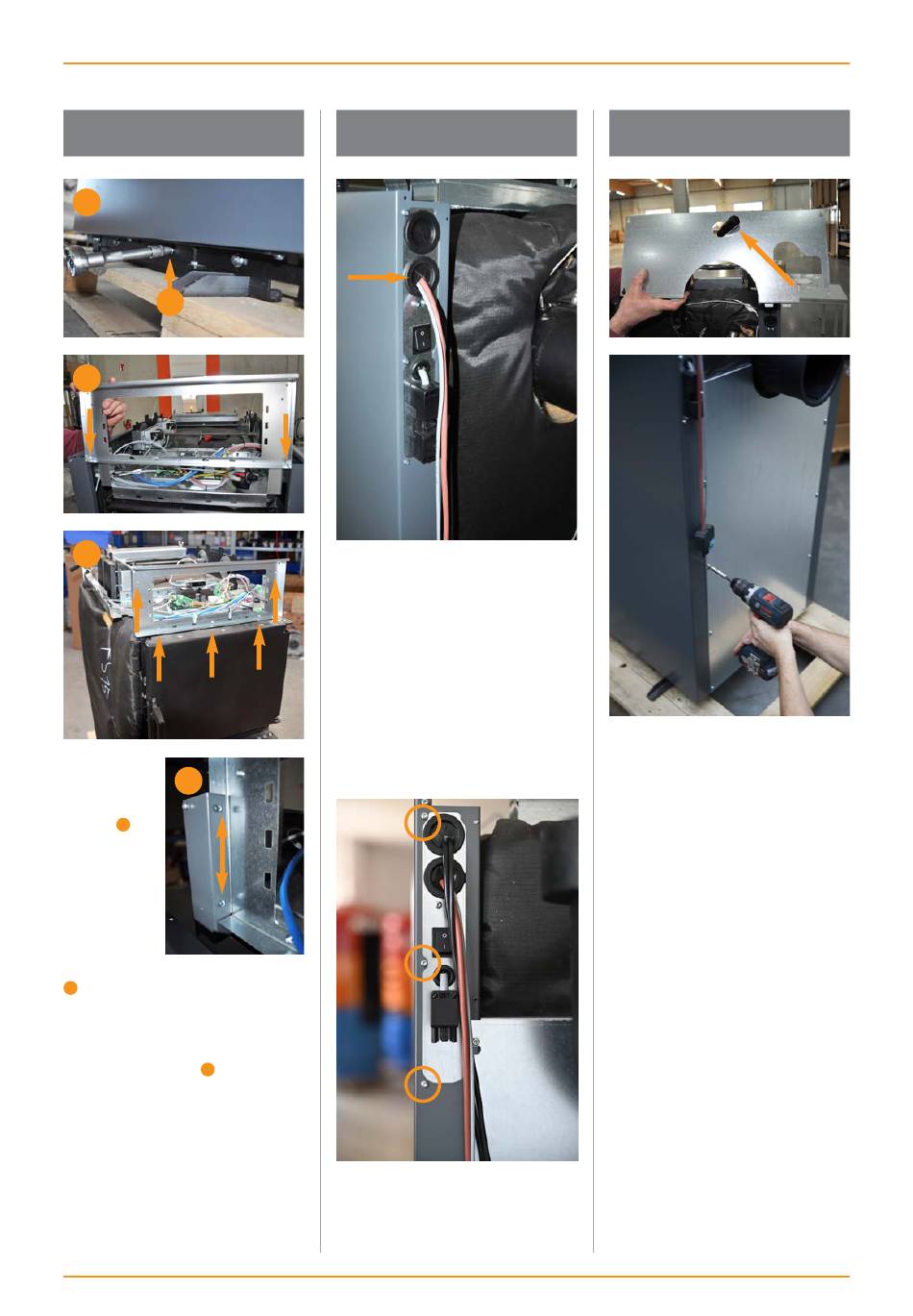

10
1
A
2
3
Die Arretier­
4
muttern für
vertikale Ein­
stellung lok­
A
kern und das
Trägerblech
von oben in
die Seitenver­
kleidung ein­
führen und mit
Schrauben von Schritt 5 befestigen (Bild
)! Öffnen aller Türen um eine Beschä­
3
digung des Türkontaktschalters zu ver­
meiden. Anschließend Schrauben der
Seitenverkleidung einbringen. (4 Stk.
Blechschrauben, Bild )
4
© Solarbayer GmbH [BioX 15­45 | 224870]
MONTAGEANLEITUNG VERKLEIDUNG
11
Stecker für das Saugzuggebläse durch
Rückseite der Seitenverkleidung führen
(untere Öffnung der rechten Seitenver­
kleidung) und beide Seitenverkleidun­
gen mit Kabelschienen verschrauben (6
Stk. Blechschrauben)
ACHTUNG!
Nur die äußeren Befestigungslöcher
verwenden! Innere sind für Rückwand
vorgesehen.
12
Zur einfacheren Montage der Rück­
wand vorerst alle Schrauben (10 Stk.
Gewindeschrauben) leicht eindrehen.
Rückwand unten einhängen. Rückwand
oben über Reinigungshebel einführen
und ebenso einhängen. Auf richtige Po­
sition achten, danach Schrauben fest­
ziehen.
