Solarbayer BIO X Montageanleitung Seite 21

Holzvergaserkessel BioX 15­45

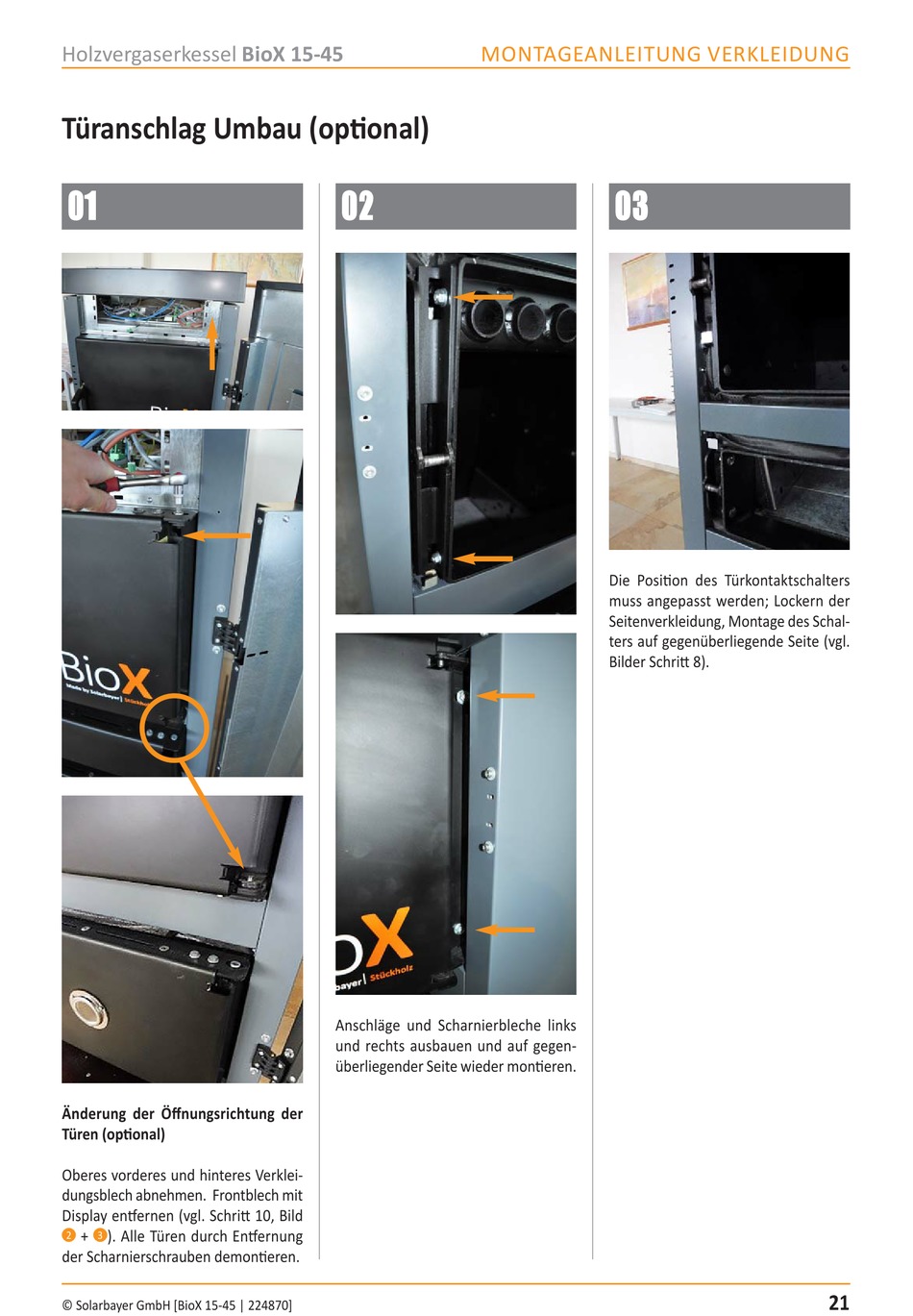

Türanschlag Umbau (optional)
01
Änderung der Öffnungsrichtung der
Türen (optional)
Oberes vorderes und hinteres Verklei­
dungsblech abnehmen. Frontblech mit
Display entfernen (vgl. Schritt 10, Bild
+ ). Alle Türen durch Entfernung
2 3
der Scharnierschrauben demontieren.
© Solarbayer GmbH [BioX 15­45 | 224870]
MONTAGEANLEITUNG VERKLEIDUNG
02
Anschläge und Scharnierbleche links
und rechts ausbauen und auf gegen­
überliegender Seite wieder montieren.
03
Die Position des Türkontaktschalters
muss angepasst werden; Lockern der
Seitenverkleidung, Montage des Schal­
ters auf gegenüberliegende Seite (vgl.
Bilder Schritt 8).
21
