Solarbayer BIO X Montageanleitung Seite 6

MONTAGEANLEITUNG VERKLEIDUNG
04

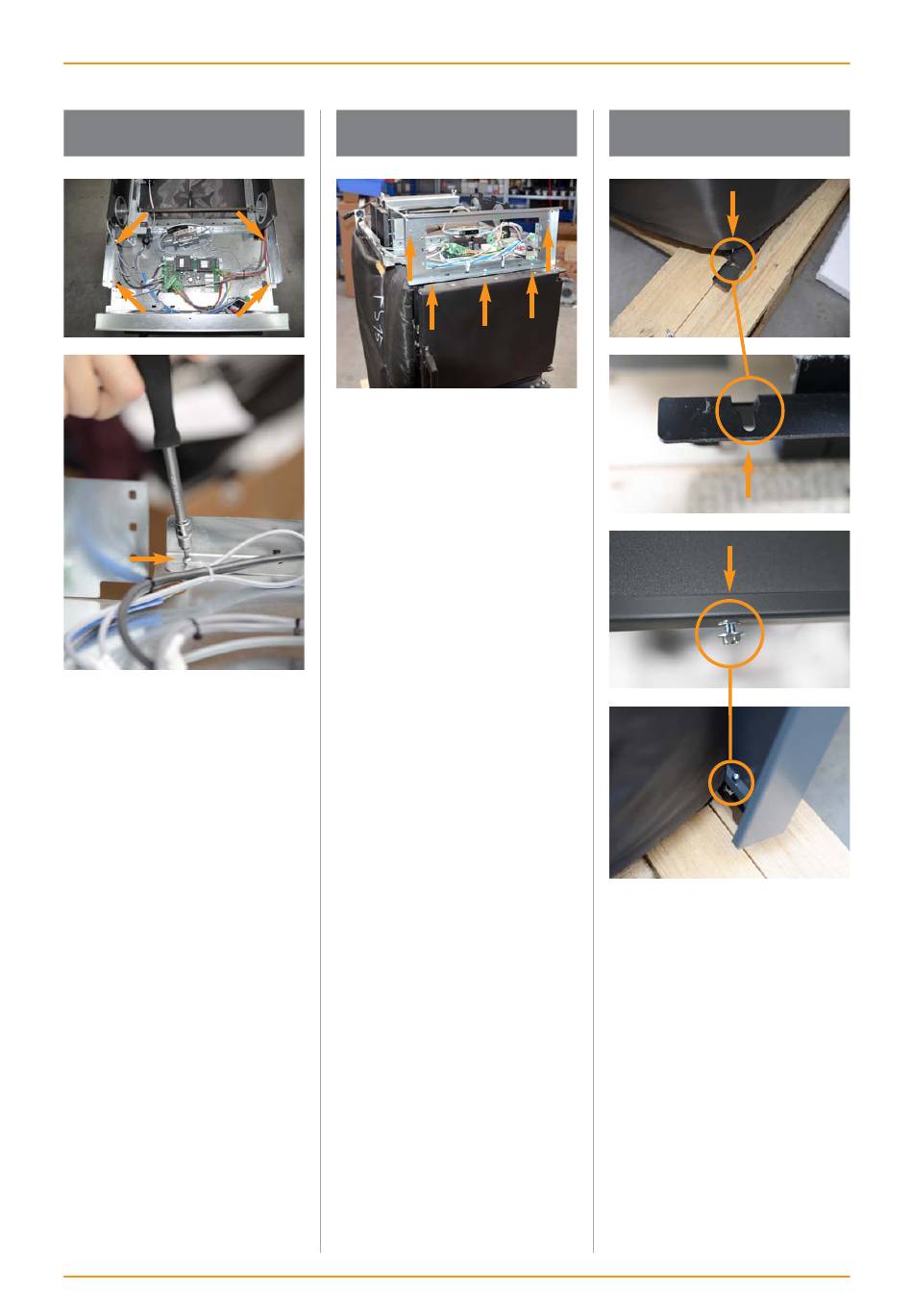

Kabelkanäle links und rechts lockern
um mehr Spielraum für die Montage
der Verkleidung zu erhalten. (2 Schrau­
ben Torx pro Seite)
6
05
Steuerungs­Trägerblech entfernen für
den erleichterten Einbau der Verklei­
dung (5 Schrauben und 2 Kabelbinder).
Die Schrauben werden bei Punkt 10
wieder benötigt. Das Steuerungs­Trä­
gerblech und die Schrauben bitte sepa­
rat beiseite legen.
Holzvergaserkessel BioX 15­45
06
Seitenverkleidungen links und rechts in
die Schiene am unteren Kesselblock, je­
weils über die Langlöcher einhängen
(Schrauben dafür bereits in den Verklei­
dungsteilen montiert) aber
ziehen.
Die Aussparungen in den Seitenverklei­
dungen sind für die Kabeldurchführung
auf der Rückseite.
© Solarbayer GmbH [BioX 15­45 | 224870]
NICHT fest­
