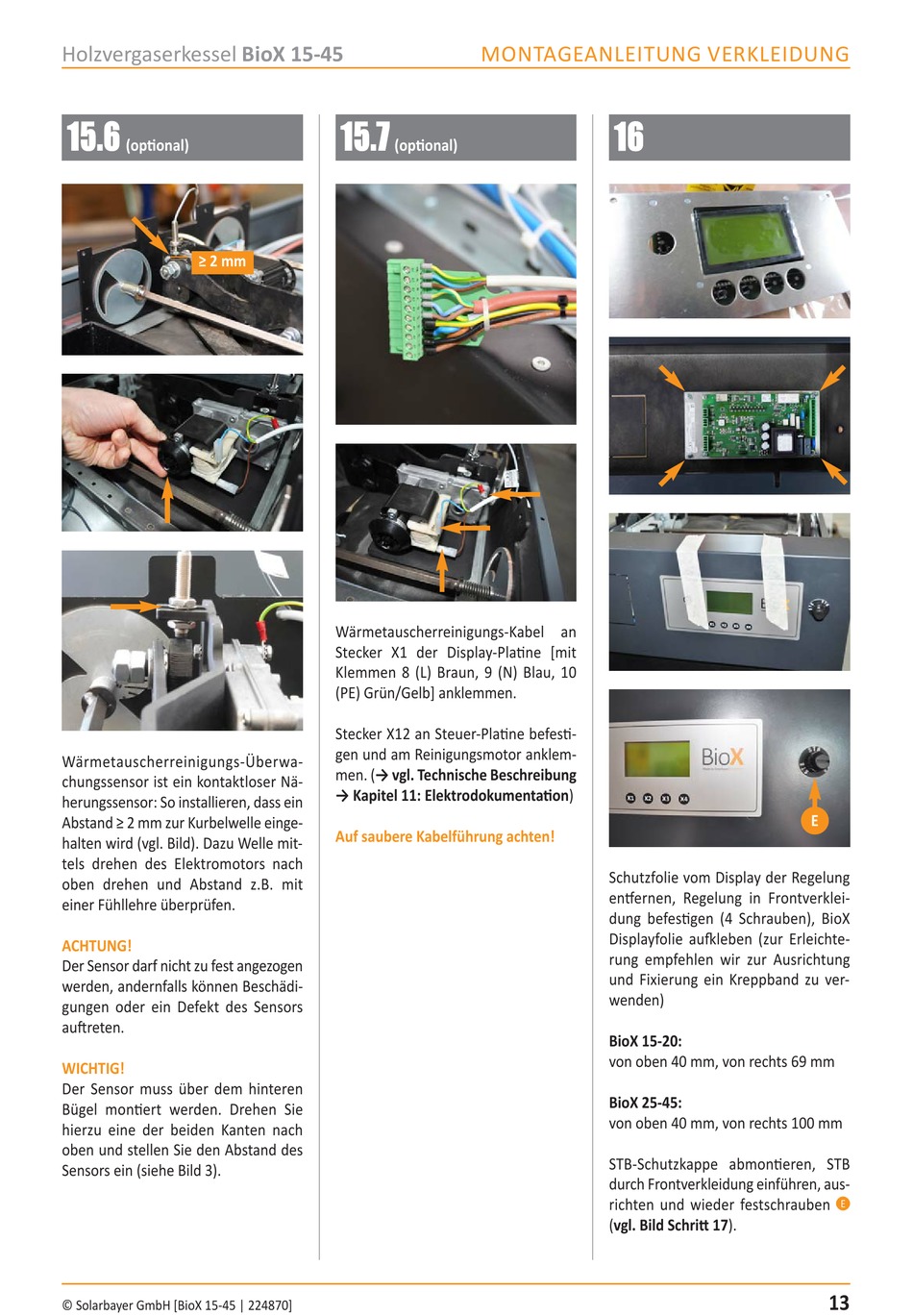

Holzvergaserkessel BioX 15­45
15.6
(optional)
≥ 2 mm
Wärmetauscherreinigungs­Überwa­
chungssensor ist ein kontaktloser Nä­
herungssensor: So installieren, dass ein
Abstand ≥ 2 mm zur Kurbelwelle einge­
halten wird (vgl. Bild). Dazu Welle mit­
tels drehen des Elektromotors nach
oben drehen und Abstand z.B. mit
einer Fühllehre überprüfen.
ACHTUNG!
Der Sensor darf nicht zu fest angezogen
werden, andernfalls können Beschädi­
gungen oder ein Defekt des Sensors
auftreten.
WICHTIG!
Der Sensor muss über dem hinteren
Bügel montiert werden. Drehen Sie
hierzu eine der beiden Kanten nach
oben und stellen Sie den Abstand des
Sensors ein (siehe Bild 3).
© Solarbayer GmbH [BioX 15­45 | 224870]
MONTAGEANLEITUNG VERKLEIDUNG
15.7
(optional)
Wärmetauscherreinigungs­Kabel an
Stecker X1 der Display­Platine [mit
Klemmen 8 (L) Braun, 9 (N) Blau, 10
(PE) Grün/Gelb] anklemmen.
Stecker X12 an Steuer­Platine befesti­
gen und am Reinigungsmotor anklem­
men. (→ vgl. Technische Beschreibung
→ Kapitel 11: Elektrodokumentation)
Auf saubere Kabelführung achten!
16
Schutzfolie vom Display der Regelung
entfernen, Regelung in Frontverklei­
dung befestigen (4 Schrauben), BioX
Displayfolie aufkleben (zur Erleichte­
rung empfehlen wir zur Ausrichtung
und Fixierung ein Kreppband zu ver­
wenden)
BioX 15­20:
von oben 40 mm, von rechts 69 mm
BioX 25­45:
von oben 40 mm, von rechts 100 mm
STB­Schutzkappe abmontieren, STB
durch Frontverkleidung einführen, aus­
richten und wieder festschrauben
(vgl. Bild Schritt 17).
E
E
