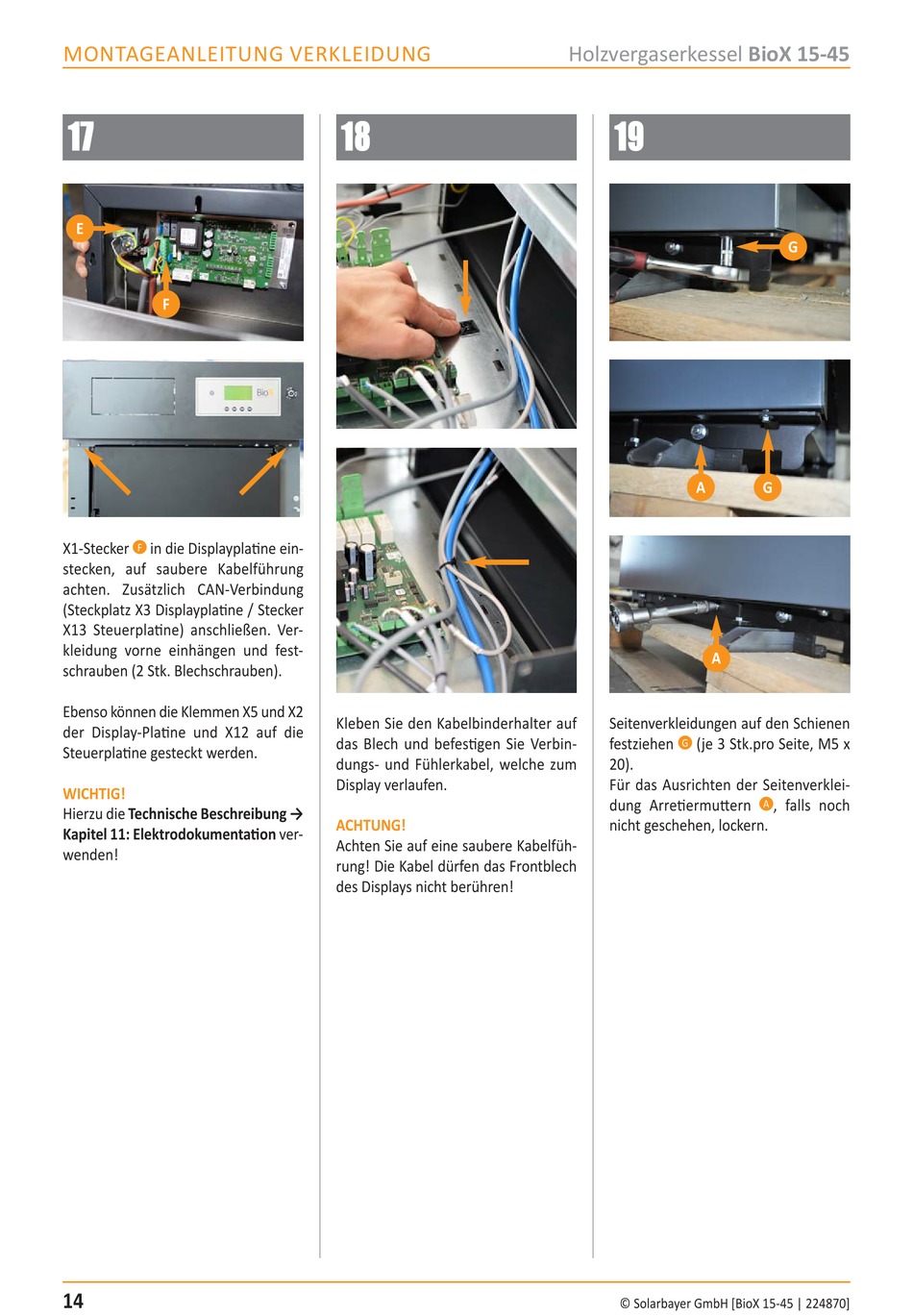

MONTAGEANLEITUNG VERKLEIDUNG
17
E
F
X1­Stecker in die Displayplatine ein­
F
stecken, auf saubere Kabelführung
achten. Zusätzlich CAN­Verbindung
(Steckplatz X3 Displayplatine / Stecker
X13 Steuerplatine) anschließen. Ver­
kleidung vorne einhängen und fest­
schrauben (2 Stk. Blechschrauben).
Ebenso können die Klemmen X5 und X2
der Display­Platine und X12 auf die
Steuerplatine gesteckt werden.
WICHTIG!
Hierzu die Technische Beschreibung →
Kapitel 11: Elektrodokumentation ver­
wenden!
14
18
Kleben Sie den Kabelbinderhalter auf
das Blech und befestigen Sie Verbin­
dungs­ und Fühlerkabel, welche zum
Display verlaufen.
ACHTUNG!
Achten Sie auf eine saubere Kabelfüh­
rung! Die Kabel dürfen das Frontblech
des Displays nicht berühren!
Holzvergaserkessel BioX 15­45
19
A
A
Seitenverkleidungen auf den Schienen
festziehen (je 3 Stk.pro Seite, M5 x
G
20).
Für das Ausrichten der Seitenverklei­
dung Arretiermuttern
nicht geschehen, lockern.
© Solarbayer GmbH [BioX 15­45 | 224870]
