Solarbayer BIO X Montageanleitung Seite 23

Holzvergaserkessel BioX 15­45

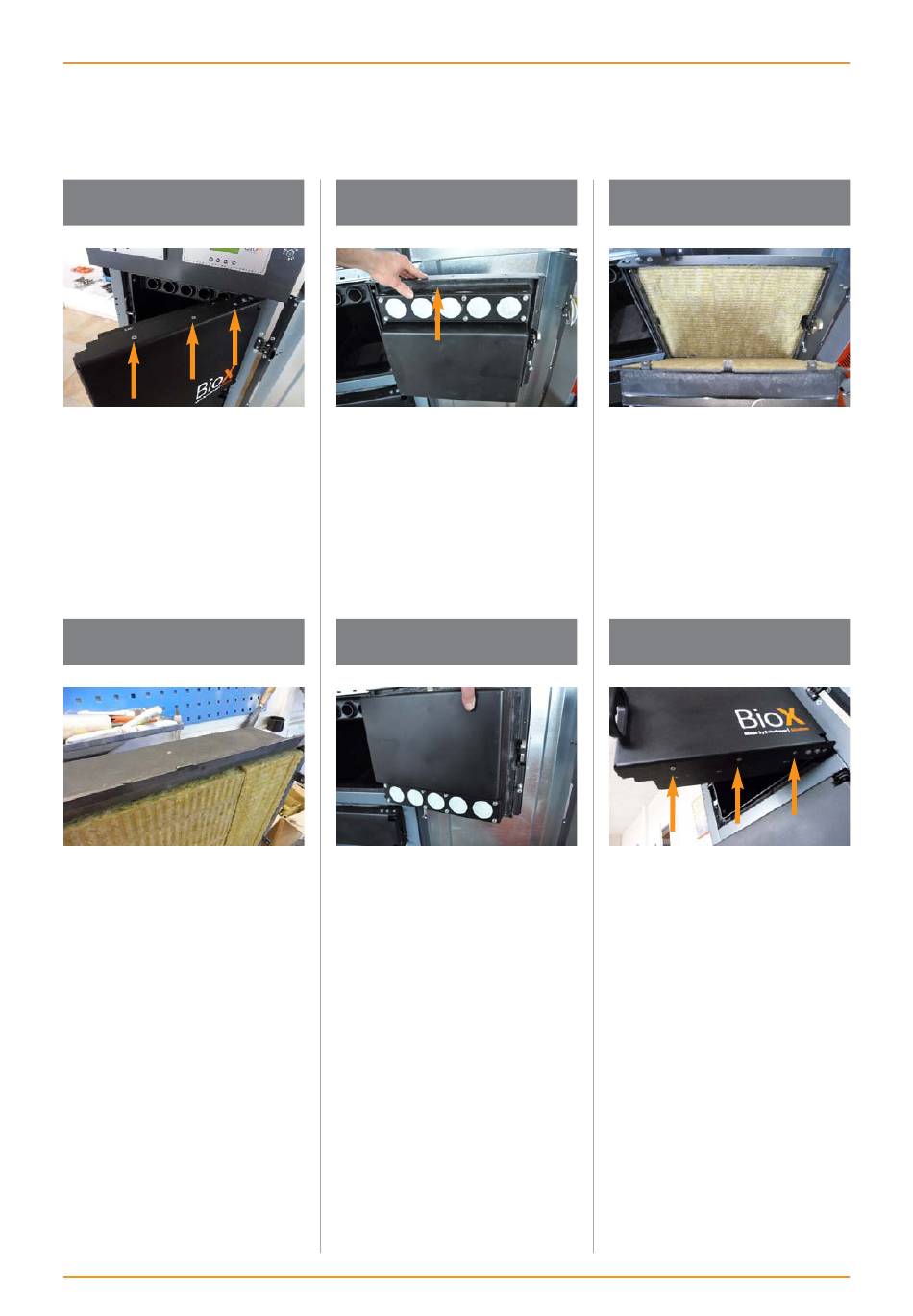

07
Dazu müssen die 6 Schrauben (3 in der
oberen Kante, 3 in der unteren Kante)
der Innenverkleidung ausgedreht wer­
den.
10
Die Innenverkleidung der Türe besitzt
auf der kurzen Seite eine Nut, die pass­
genau in die Türe eingeführt werden
muss.
© Solarbayer GmbH [BioX 15­45 | 224870]
MONTAGEANLEITUNG VERKLEIDUNG
08
Danach wird die äußere Dichtung ent­
fernt.
11
Das innere Türelement wird nun um
180° gedreht und wieder in die Türe
montiert. Dichtung wieder einbringen.
09
Das Innere Dichtungselement kann nun
herausgezogen werden.
12
Zuletzt die Türen wieder montieren
und auf Dichtheit überprüfen.
