Anleitung

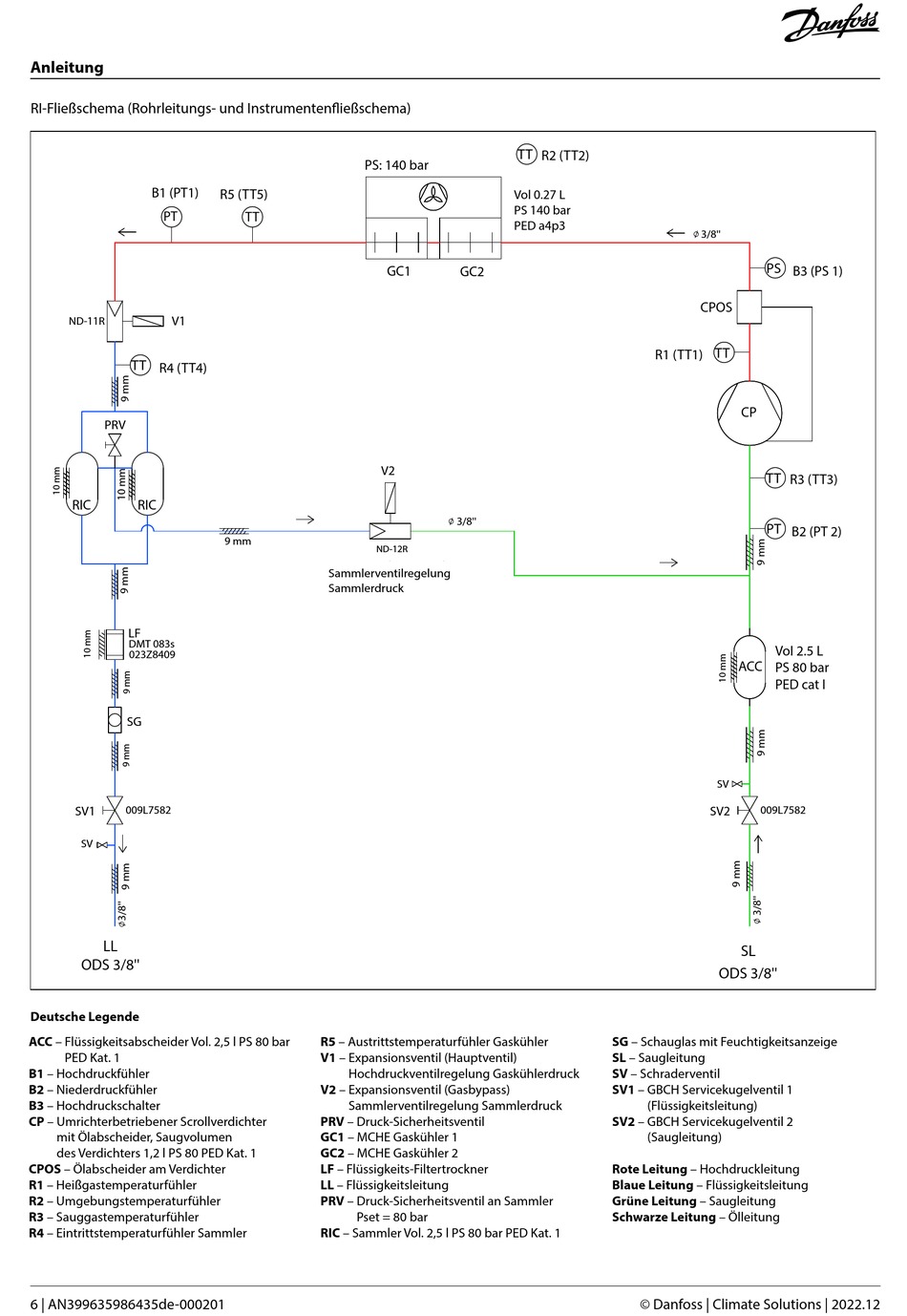

RI-Fließschema (Rohrleitungs- und Instrumentenfließschema)
B1 (PT1)
PT
V1
ND-11R
TT
R4 (TT4)
PRV
RIC RIC
LF
DMT 083s
023Z8409
SG
SV1 009L7582
SV
LL
ODS 3/8''
Deutsche Legende
ACC – Flüssigkeitsabscheider Vol. 2,5 l PS 80 bar
PED Kat. 1
B1 – Hochdruckfühler
B2 – Niederdruckfühler
B3 – Hochdruckschalter
CP – Umrichterbetriebener Scrollverdichter
mit Ölabscheider, Saugvolumen
des Verdichters 1,2 l PS 80 PED Kat. 1
CPOS – Ölabscheider am Verdichter
R1 – Heißgastemperaturfühler
R2 – Umgebungstemperaturfühler
R3 – Sauggastemperaturfühler
R4 – Eintrittstemperaturfühler Sammler
6 | AN399635986435de-000201
PS: 140 bar
R5 (TT5)
TT
GC1
V2
9 mm
ND-12R
Receiver valve control
Sammlerventilregelung
receiver pressure
Sammlerdruck
R5 – Austrittstemperaturfühler Gaskühler
V1 – Expansionsventil (Hauptventil)
Hochdruckventilregelung Gaskühlerdruck
V2 – Expansionsventil (Gasbypass)
Sammlerventilregelung Sammlerdruck
PRV – Druck-Sicherheitsventil
GC1 – MCHE Gaskühler 1
GC2 – MCHE Gaskühler 2
LF – Flüssigkeits-Filtertrockner
LL – Flüssigkeitsleitung
PRV – Druck-Sicherheitsventil an Sammler
Pset = 80 bar
RIC – Sammler Vol. 2,5 l PS 80 bar PED Kat. 1
TT R2 (TT2)
Vol 0.27 L
PS 140 bar
PED a4p3
GC2
∅ 3/8''
SG – Schauglas mit Feuchtigkeitsanzeige
SL – Saugleitung
SV – Schraderventil
SV1 – GBCH Servicekugelventil 1
SV2 – GBCH Servicekugelventil 2
Rote Leitung – Hochdruckleitung
Blaue Leitung – Flüssigkeitsleitung
Grüne Leitung – Saugleitung
Schwarze Leitung – Ölleitung
∅ 3/8''
PS
B3 (PS 1)
CPOS
TT
R1 (TT1)
CP
TT
R3 (TT3)
PT B2 (PT 2)
Vol 2.5 L
ACC
PS 80 bar
PED cat I
SV
SV2 009L7582
SL
ODS 3/8''
(Flüssigkeitsleitung)
(Saugleitung)
